26 NL

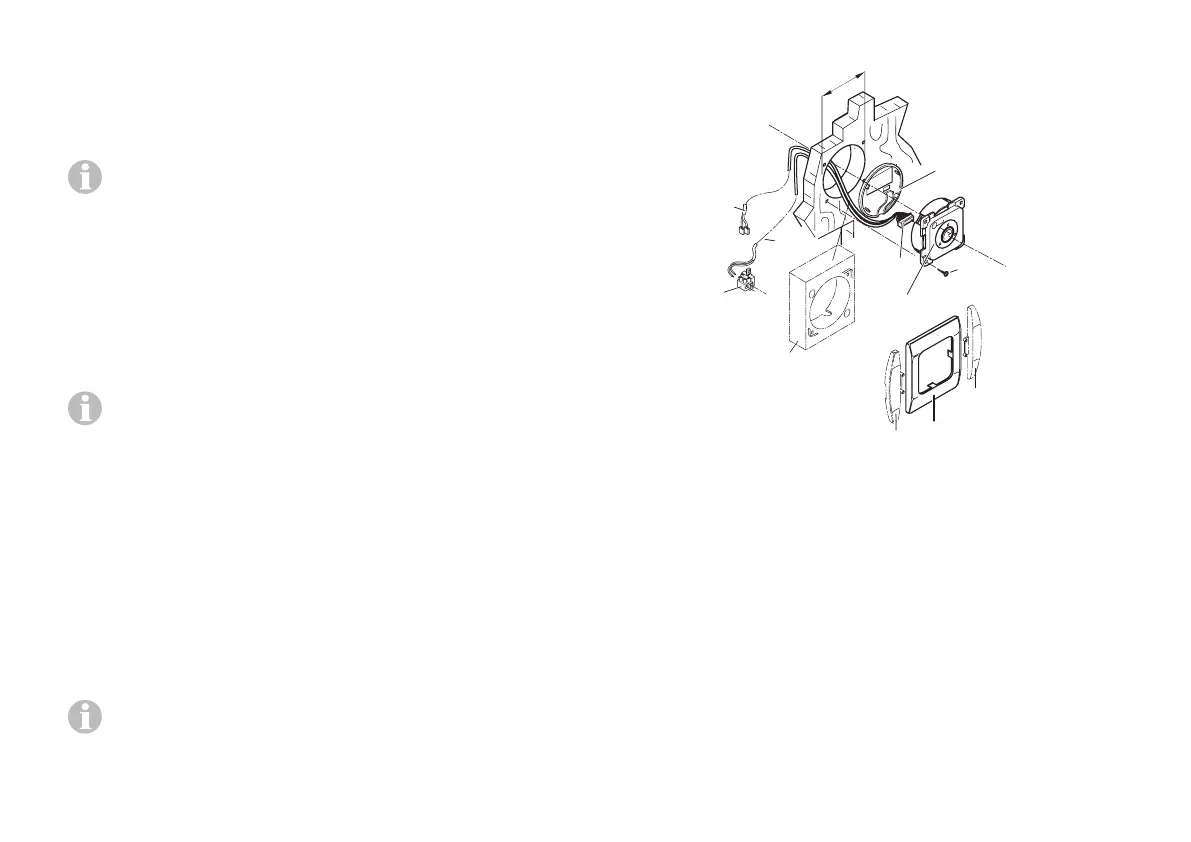

Montage bedieningspaneel
1. Zorg ervoor dat het bedieningspaneel (4) op een goed zicht-
bare plaats komt te zitten. Lengte van de aansluitkabel 6 m. Zo
nodig is een verlengkabel van 5m leverbaar (art.-nr. 34300-01).
Als inbouwmontage van het bedieningspaneel niet mo-
gelijk is, kan er een opbouwframe (7) worden gebruikt.
Dit is als accessoire (art.-nr. 40000-06400) verkrijgbaar.
2. Boor een gat van Ø 55 mm. Steek de 10-polige stekker van
de kabel (2) van het bedieningspaneel van achteren door het
gat en sluit hem aan op het bedieningspaneel.
3. Breng het achterste afdekkapje (1) aan als trekontlasting
en bevestig het bedieningspaneel (4) met 4schroeven (3). Klik
vervolgens het afdekframe (6) erop.
Als optische afwerking van het afdekframe (6) levert
Truma zijkapjes (5) (art.-nr. 34000-66800).
4. Beveilig de toevoerkabel 12 V (9) met bijgeleverde zekering
1 A (8). (Bij industriële grootverpakkingen is geen zekering
bijgeleverd.)
Rood = plus
Blauw = min
Bij directe aansluiting op de accu moeten de plus- en de min-
kabel met een zekering worden beveiligd.
Indien nodig kan de voedingskabel met een kabel 2 x 0,75 mm²
worden verlengd.
Let bij het gebruik van adapters op dat de uitgangsspan-
ning tussen 11 V en 15 V ligt.
12 V
8
10
5
6
3
4
7
1
2
55 mm
9
+-
Afbeelding 5
Controle op de goede werking
Na de inbouw moet de werking van de afstandsdisplay vol-
gens de gebruiksaanwijzing worden gecontroleerd.
De gebruiksaanwijzing moet aan de gebruiker worden
overhandigd.
