11
Rangierhilfe RH 2

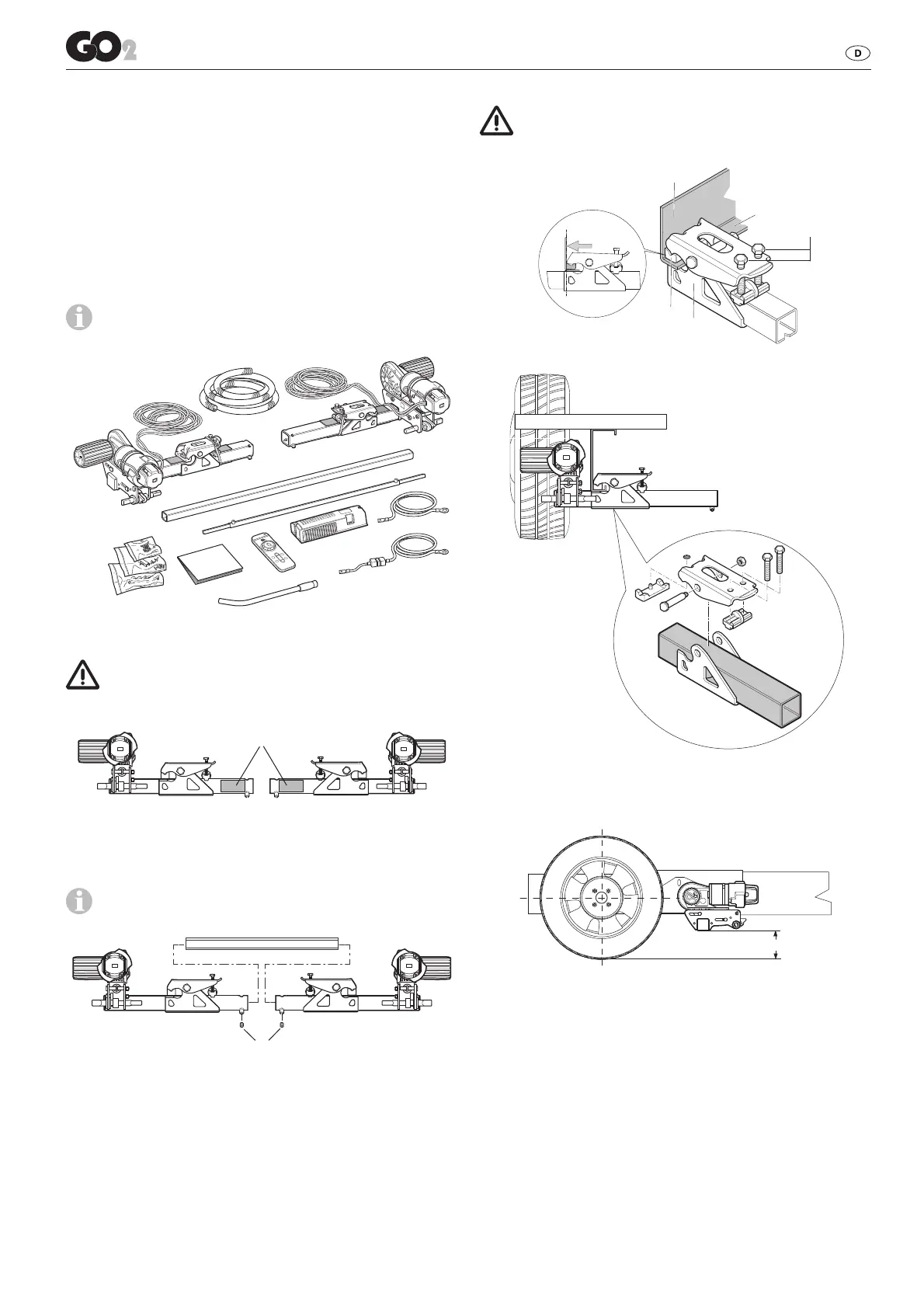

Montage der Antriebselemente
Der Chassis muss frei von Rost, Fett und groben
Ver schmutzungen sein. Im Bereich der Radaufhängung dürfen
keine Beschädigungen vorhanden sein.
Die am Wohnwagen montierten Räder und Reifen müssen
von derselben Größe und Bauart sein und entsprechend den
Herstellerangaben aufgepumpt werden.
Alle Bauteile aus der Verpackung nehmen und auf den Boden
legen.
Vor dem Beginn der Montage den Kabelbinder und die
Kartonzuschnitte vom Befestigungssatz entfernen.
Bild 19
Um die Gültigkeit der Allgemeinen Betriebserlaubnis
(ABE) zu gewährleisten, müssen die Typenschilder (f)
links und rechts auf dem Trägersystem vorhanden sein.
f
Bild 20
Verbindungsrohr mittig markieren. Antriebseinheiten mit Verbin-
dungsrohr lose zusammenstecken.
Die im Lieferumfang enthaltenen Gewindestifte (g) noch
nicht einschrauben.
g
Bild 21
Antriebseinheiten mit Verbindungsrohr und Befestigungssatz
(b) am Chassis ansetzen und mit den beiden Schrauben (c)
so fest schrauben, dass ein Verschieben am Rahmen gerade
noch möglich ist.
Der Gripper (a) muss vollständig auf dem Chassis (e)
aufliegen und soweit wie möglich an den senkrechten
Schenkel (d) geschoben werden.
c
a
b
d
e
Bild 22
RH 2
Bild 23
Die Antriebsrollen so platzieren, dass sich diese etwa auf der
Höhe der Radnabe / Radmitte befinden.
min. 110 mm
Bild 24
Bei einer Abweichung zum Ausgleich die Distanzsätze mit
30 mm und 60 mm verwenden (Zubehör).
Distanzsatz 30 mm, Art.-Nr. 60030-95000,
Distanzsatz 60 mm, Art.-Nr. 60030-95100.
Auf ausreichende Bodenfreiheit (min. 110 mm) achten.
