35
Aide de manœuvre RH 2
5. Pour le montage devant l’essieu sur le châssis AL-KO M,
avec poids total autorisé jusqu’à 1800 kg et longerons
mobiles
– 5a. Pour compenser les bords de châssis chevauchants
lorsque le châssis est réglé sur une longueur minimale, il
faut utiliser le kit d’adaptateurs AL-KO M court ≤ 1800.
– 5b. Pour compenser les bords de châssis chevauchants, il
faut utiliser le kit d’adaptateurs AL-KO M ≤ 1800 kg.
6. Montage sur un châssis Eriba Touring
Pour les châssis Eriba Touring, le kit d’adaptateurs
Eriba Touring est obligatoire.
7. Montage sur un châssis Eriba Touring Troll
Pour les châssis Eriba Touring Troll, le kit d’adaptateurs
Eriba Touring Troll est obligatoire.
8. Montage sur châssis avec profilé en L et conditions
d’espace restreintes
Le système de fixation court est requis pour compenser la
hauteur (30 ou 60 mm) en cas de substructures (par exemple
réservoirs).

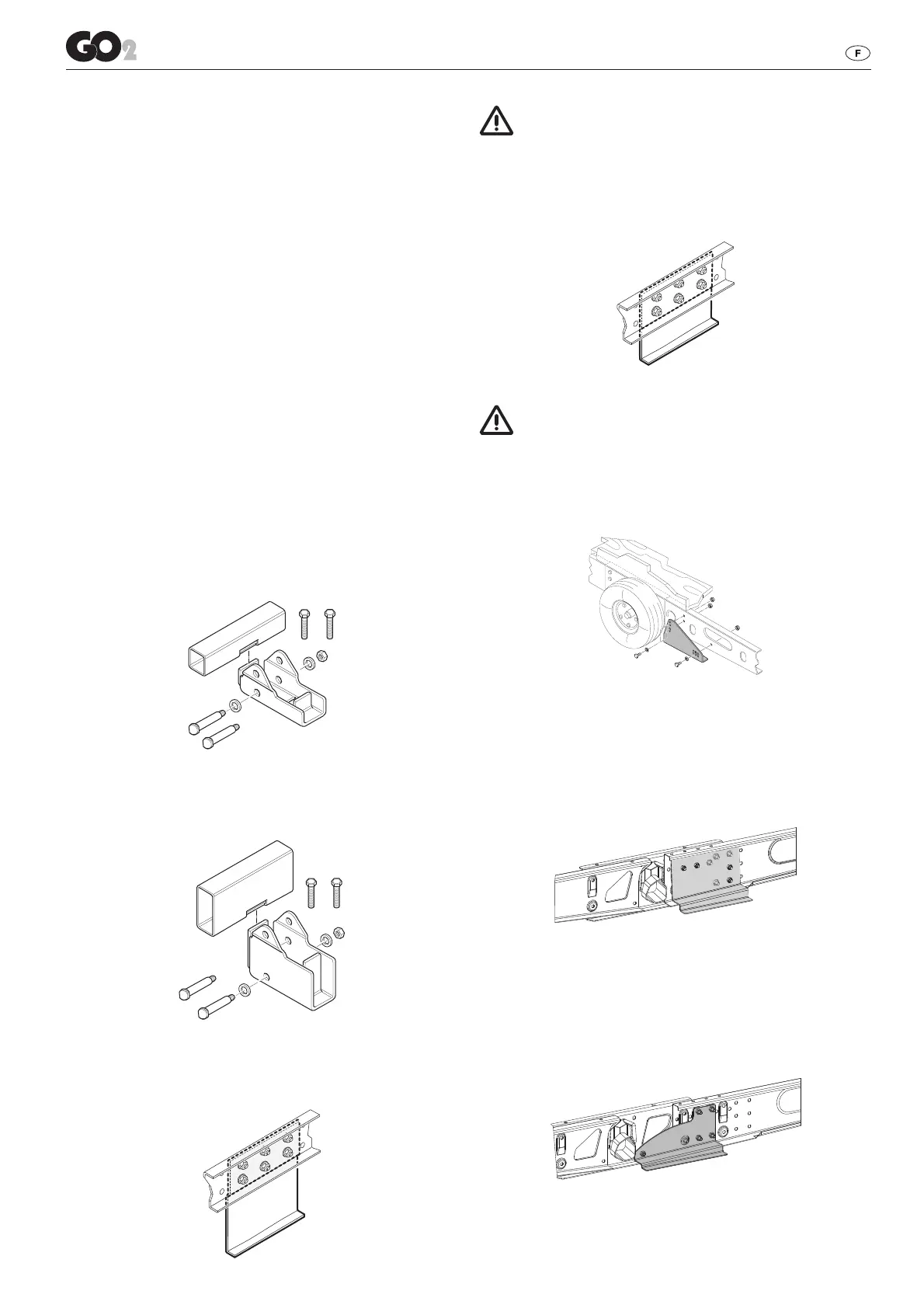

Accessoires spéciaux de montage
1. Kit d’espacement 30 mm
Pour compenser la hauteur pour caravanes d’une hauteur de
châssis de < 170 mm jusqu’à 140 mm,
n° d’art. 60030-95000.
Figure 7
2. Kit d’espacement 60 mm
Pour compenser la hauteur pour caravanes d’une hauteur de
châssis de < 140 mm jusqu’à 110 mm,
n° d’art. 60030-95100.
Figure 8
3. Kit de châssis plat
Pour compenser la hauteur pour les caravanes d’une hauteur
de châssis inférieure à 110 mm et / ou les jonctions entre les
entretoises,
n° d’art. 60010-64900.
Figure 9
En Allemagne, une procédure de validation par un
expert automobile est obligatoire en cas d’utilisation
de ce kit de châssis plat.
4. Kit de châssis plat court
Pour compenser la hauteur pour caravanes d’une hauteur de
châssis inférieure à 110 mm,
n° d’art. 60030-37600.
Figure 10
En Allemagne, une procédure de validation par un
expert automobile est obligatoire en cas d’utilisation
de ce kit de châssis plat.
5. Kit d’adaptateurs AL-KO Vario III/AV
Obligatoire pour caravanes avec châssis AL-KO Vario III/AV
(épaisseur de châssis inférieure à 2,8 mm),
n° d’art. 60010-21500.
Figure 11
6. Kit d’adaptateurs AL-KO M court ≤ 1800 kg
Pour châssis d’un poids total autorisé jusqu’à 1800 kg
Pour compenser les bords de châssis pour caravanes avec
châssis AL-KO M. Le kit d’adaptateurs est requis pour le mon-
tage devant l’essieu si le châssis est réglé sur la longueur
minimale,
n° d’art. 60031-00132.
Figure 12
7. Kit d’adaptateurs AL-KO M ≤ 1800 kg
Pour châssis avec décalage d’essieu avec poids total
autorisé jusqu’à 1800 kg
Pour compenser les bords de châssis pour caravanes avec
châssis AL-KO M. Le kit d’adaptateurs est requis pour le mon-
tage devant l’essieu,
n° d’art. 60030-38600.
Figure 13
