77
Rangerhjælp RH 2

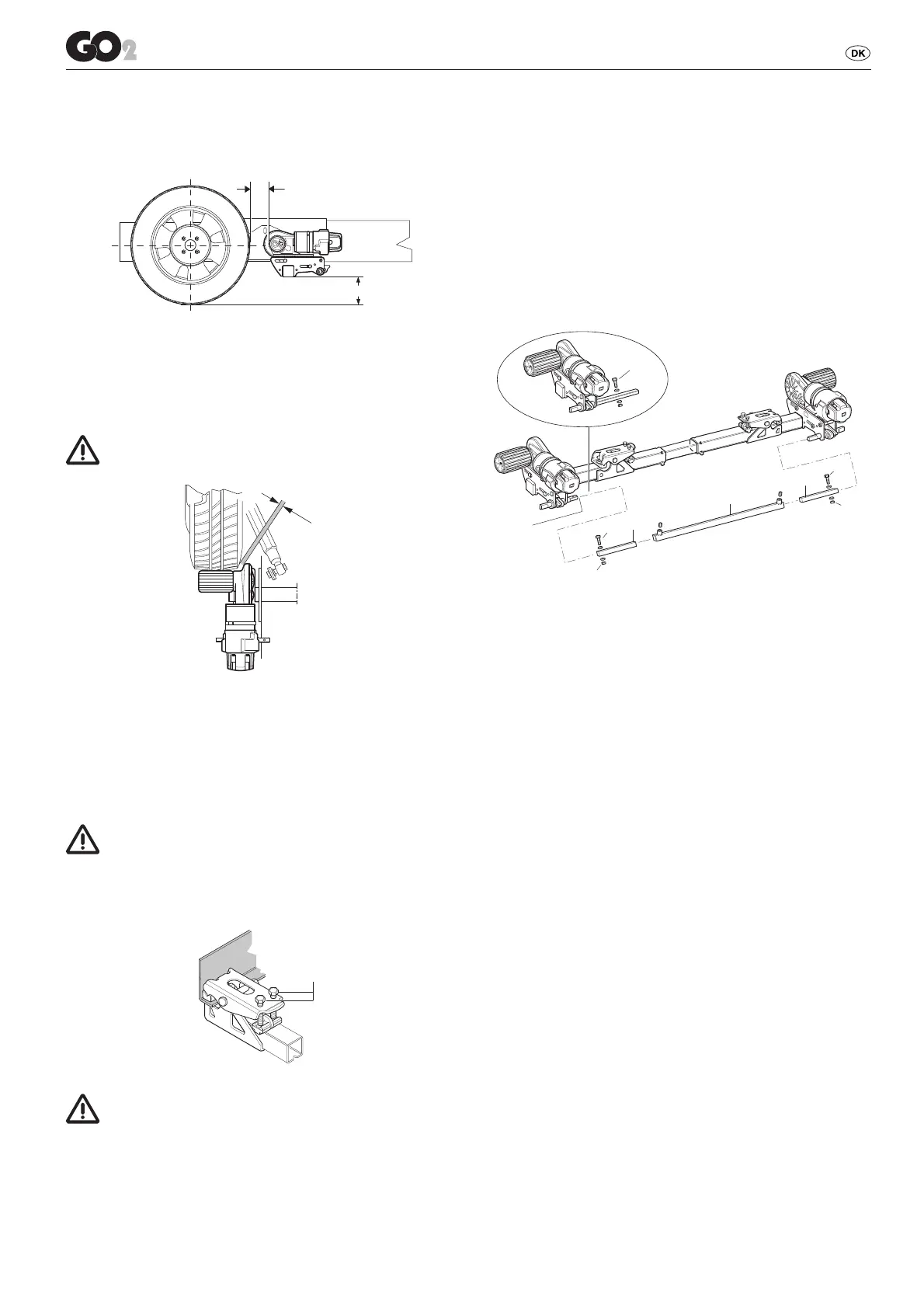

Hold den rette afstand mellem dæk og rulle (20 mm) ved at
flytte drivenhederne (i frakoblet stand) på langs. Det flytbare
forbindelsesrør tillader tilpasningen til rammebredden.
min. 110 mm
20 mm
Figur 25
Flyt drivenhederne på tværs, så dækkets maksimale anlægs-
flade tildækkes.
Sørg for tilstrækkelig afstand mellem gear og dæk / støddæm-
pere, så disse ikke kommer i berøring.
Når rullen er tilkoblet, er min. afstanden 10 mm.
min.
10 mm
Figur 26
Efter korrekt placering spændes fastgørelsessættets skruer
(c) en smule og derefter kontrolleres de nødvendige afstande
igen. Her skal campingvognens vægt hvile på hjulene.
Placer det flytbare forbindelsesrør i midten (vha. markering) og
fikser hver side med 1 gevindstift (g) M8 x 12 (15 Nm).
Gevindstifter er forsynet med skruesikring og må derfor
kun skrues ind én gang.
Kontroller igen afstanden på 20 mm til dækket (med belastede
hjul). Spænd derefter fastgørelsessættets 2 skruer (M10) flere
gange skiftevis med 25 Nm.
25 Nm
Figur 27
Skruer er forsynet med skruesikring og må derfor kun
skrues ind én gang.
Montering af enkeltsidet styring
Kontrollér, at rullerne ikke berører dækkene (på begge sider)!
Skub forbindelsesrørene (1) med hullerne udvendigt ind i mid-
terrøret (2).
Skub forbindelsesrørene (1) på tilkoblingsakslen (a). Stik skru-
erne (5) gennem tilkoblingsakslen og skru fast med møtrikker-
ne (4) (10 Nm ± 1 Nm).
Placer midterrøret (2) i midten, mål evt. efter. I denne position
skal de 2 gevindstifter (3) skrues i (15 Nm). Kontroller derefter
alle skrueforbindelser igen.
4
2
3
1
a
5
5
3
4
5
1
Figur 28
Drej rullerne ind med det vedlagte håndtag. Rullerne skal nu
ligge tæt til i begge sider. Kontroller også den anden side. Fra-
kobl rullerne igen.
Gentag denne procedure på modsatte side.
