63
Manoeuvreerhulp RH 2

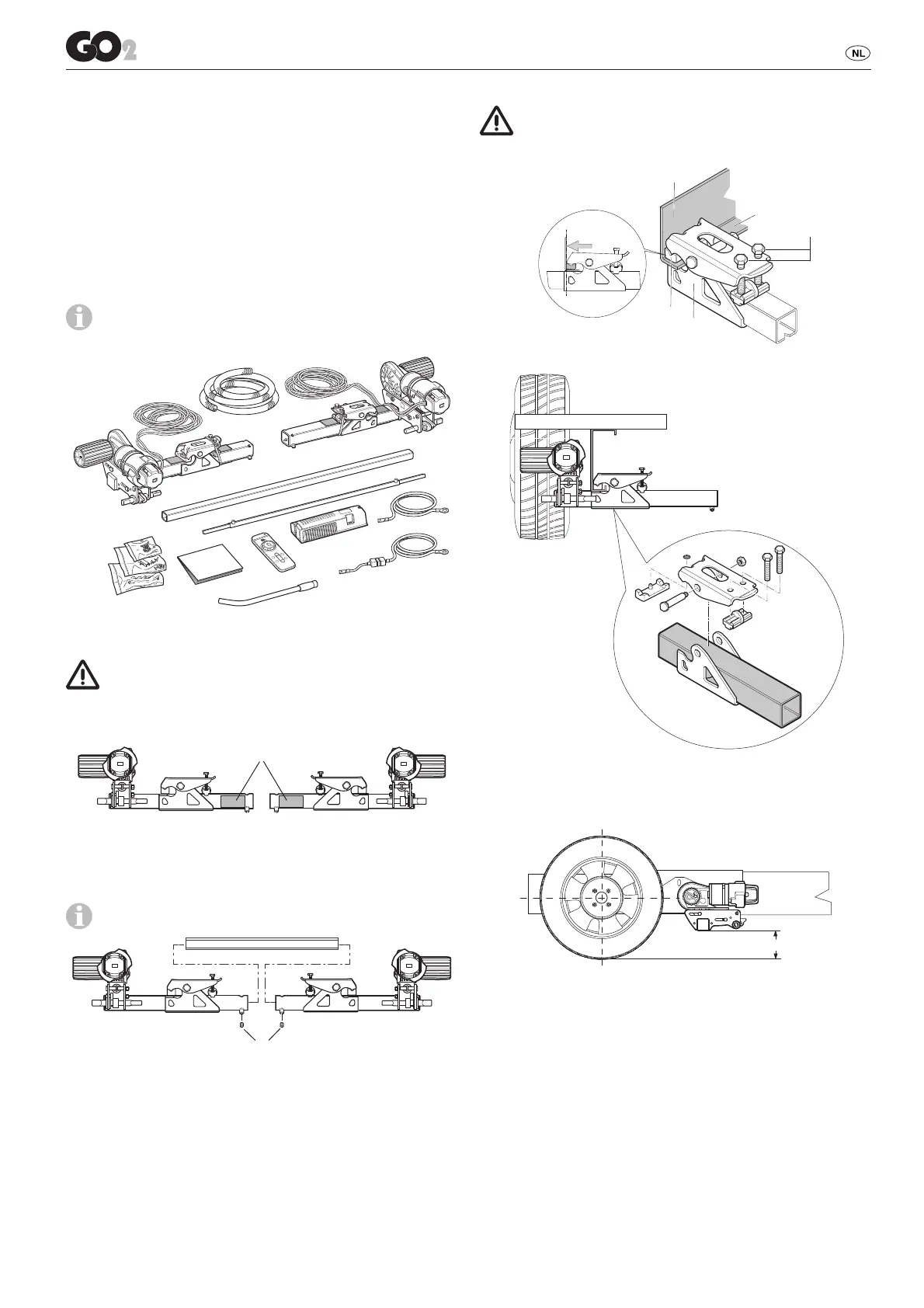

Montage van de aandrijfelementen
Het chassis moet vrij zijn van roest, vet en grove vuilresten.
Ter hoogte van de wielophanging mogen geen beschadigingen
aanwezig zijn.
De aan de caravan gemonteerde wielen en banden dienen van
dezelfde maat en hetzelfde type te zijn en overeenkomstig de
gegevens van de fabrikant te worden opgepompt.
Alle onderdelen uit de verpakking nemen en op de grond
leggen.
Alvorens met de montage te beginnen, de kabelbinder en
de kartondelen van de bevestigingsset verwijderen.
Afbeelding 19
Voor het behoud van de geldigheid van de algemene ty-
pegoedkeuring (Allgemeine Betriebserlaubnis) voor
Duitsland moeten de typeplaatjes (f) links en rechts op het
draagsysteem aanwezig zijn.
f
Afbeelding 20
Markeer het midden van de dwarsstang. Schuif de dwarsstang
los in de aandrijfeenheden.
De bijgeleverde stifttappen (g) er nog niet inschroeven.
g
Afbeelding 21
Zet de aandrijfeenheden met de dwarsstang en bevestigings-
set (b) op het chassis en draai de beide bouten (c) zo ver aan
dat de aandrijfeenheden nog net op het chassis kunnen wor-
den verschoven.
De gripper (a) moet volledig op het chassis (e) aanliggen
en zo ver mogelijk tegen de verticale poot (d) worden
geschoven.
c
a
b
d
e
Afbeelding 22
RH 2
Afbeelding 23
Plaats de aandrijfrollen zo dat deze zich ongeveer ter hoogte
van de wielnaaf / het midden van het wiel bevinden.
min. 110 mm
Afbeelding 24
Ingeval van een afwijking als aanpassing de afstandssets met
30 mm en 60 mm gebruiken (accessoires).
Afstandsset 30 mm (art.-nr. 60030-95000)
Afstandsset 60 mm (art.-nr. 60030-95100)
Let op voldoende bodemvrijheid (min. 110 mm).
