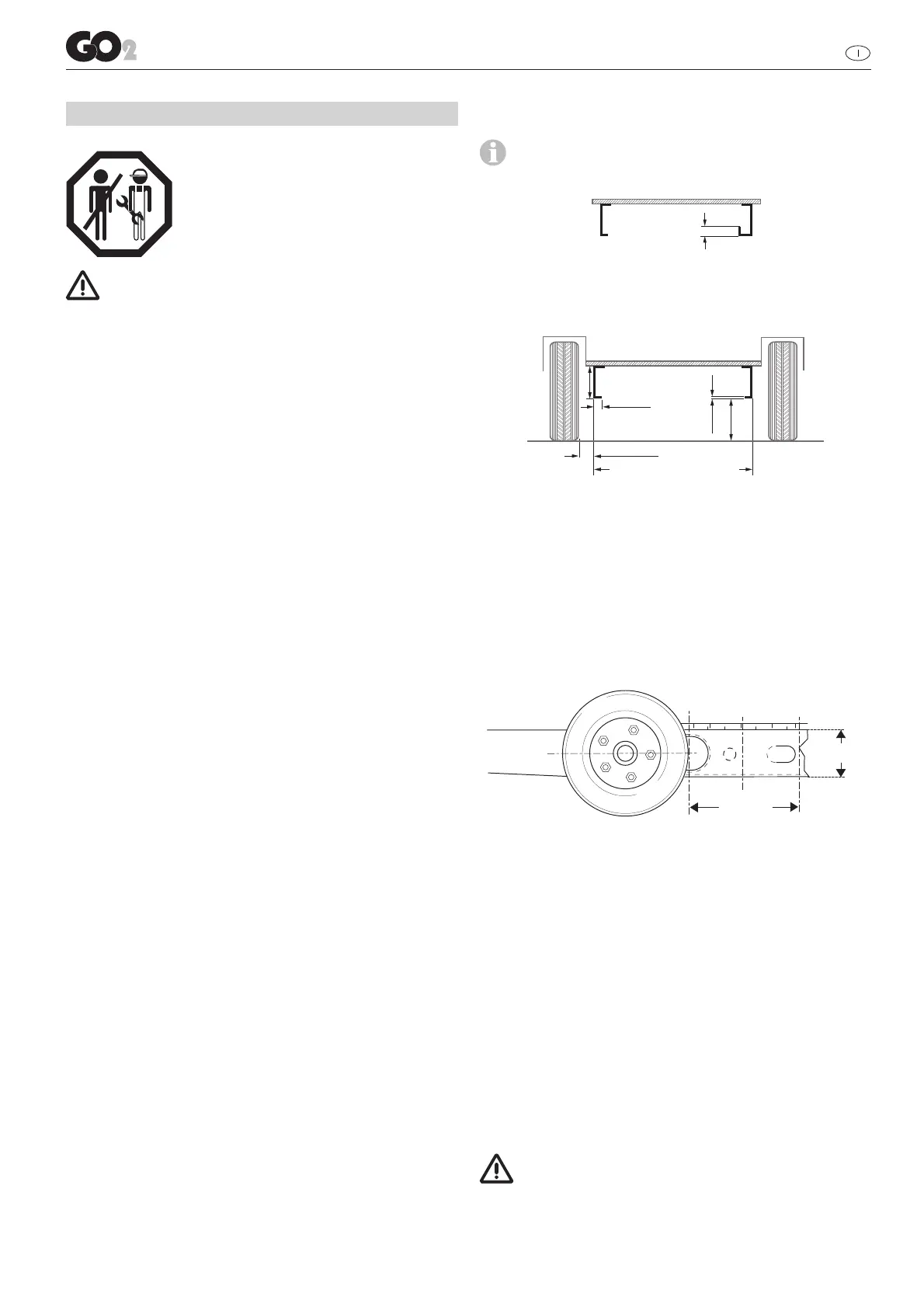

47
Ausilio di manovra RH 2
Istruzioni di montaggio
Far eseguire il montaggio e le riparazioni
dell’apparecchio solamente da un tecnico
qualificato. Prima di iniziare i lavori, leg-
gere attentamente e seguire le istruzioni di
montaggio!
Far eseguire il montaggio e i collegamenti da personale
qualificato!
Prima di iniziare i lavori, leggere attentamente e seguire le
istruzioni di montaggio!
Durante il montaggio, fare attenzione che sfridi metallici o altre
impurità non penetrino nella centralina.
Gli accessori descritti delle istruzioni di montaggio sono dispo-
nibili presso il proprio rivenditore.
Scopo d’impiego
L’ausilio di manovra è stato costruito per l’impiego su cara-
van monoasse con un peso complessivo fino a 1800 kg.
L’ausilio di manovra pesa circa 34 kg con comando unila-
terale montato.
Controllare il carico rimorchiato del proprio veicolo di traino
così come il peso complessivo del proprio caravan per accer-
tarsi che questi veicoli siano predisposti per il peso aggiuntivo.
Omologazione
L’ausilio di manovra RH 2 è un modello omologato, per il quale
è stato rilasciato il certificato di omologazione tedesca (ABE).
Non è necessario far eseguire un collaudo da parte di un perito
automobilistico (fatta eccezione per i casi in cui viene utilizza-
to il set per telai piatti). Il certificato di omologazione tedesca
(ABE) deve essere conservato all’interno del veicolo.
L’ausilio di manovra soddisfa ulteriori requisiti imposti da norme
e Direttive CE (v. Dichiarazione di conformità).
Durante il montaggio dell’ausilio di manovra, osservare le di-
sposizioni tecniche ed amministrative del paese in cui il veicolo
viene omologato per la prima volta.
Qualsiasi modifica apportata all’apparecchio o l’uso di parti di
ricambio e accessori importanti per il funzionamento che non
siano componenti originali, come pure la mancata osservanza
delle istruzioni di montaggio e per l’uso comportano l’estinzione
della garanzia nonché l’esclusione di rivendicazioni di respon-
sabilità. Inoltre si estingue la licenza d’uso dell’apparecchio.
Attrezzi e dispositivi necessari
Per il montaggio dell’ausilio di manovra sono necessari:
chiave a tubo, chiave ad anello e chiave fissa da 10 mm,
13 mm, 17 mm
brugola da 4
chiave dinamometrica (5 – 40 Nm)
tagliacavi / pinza a crimpare
trapano / cacciavite / gattuccio Ø 25 mm
ponte sollevatore da 2 tonnellate o fossa di montaggio
illuminazione sufficiente
Misure minime per il montaggio
Come rappresentato nella figura, esiste una distinzione
tra i telai con profilo a L e con profilo a U.
Pianale del caravan
Profilo a L
Profilo a U
max. 20
Figura 4
Il montaggio è possibile soltanto su caravan che rientrino nelle
dimensioni indicate di seguito.
min.
170*
min. 1200 / max. 2000
min. 50 / max. 180
min. 25
min. 35 **
170
min. 2,8
Pianale del caravan
Figura 5
Tutte le dimensioni sono espresse in mm.
* per veicolo carico con peso complessivo max. consentito
** con profilo a U
Determinazione dell’altezza del telaio
A 350 mm dal bordo esterno del pneumatico all’altezza del
mozzo / centro del pneumatico è necessaria un’altezza del te-
laio di min. 170 mm.
350
min. 170
Figura 6
Determinazione del tipo di montaggio
1. Montaggio standard
Il montaggio standard avviene con un telaio con profilo a U o
profilo a L e un’altezza del telaio minima pari a circa 170 mm.
Non è necessario alcun accessorio speciale.
2. Montaggio con telaio con profilo a U o profilo a L e altez-
za del telaio compresa tra 110 mm e inferiore a 170 mm
Per compensare l’altezza, è necessario il set di distanziali da
30 mm (altezza del telaio fino a 140 mm) oppure il set di di-
stanziali da 60 mm (altezza del telaio inferiore a 140 mm).
3. Montaggio con telaio con profilo a U o profilo a L e altez-
za del telaio inferiore a 110 mm
Nel caso di un telaio con un’altezza inferiore a 110 mm, per
compensare l’altezza stessa è necessario aggiungere un set
per telai piatti.
Se si utilizza il set per telai piatti, in Germania è obbli-
gatorio far effettuare un collaudo da parte di un perito
automobilistico.
4. Per il telaio AL-KO Vario III/AV, con uno spessore inferiore a
2,8 mm, si deve utilizzare il kit adattatori AL-KO Vario III/AV
come rinforzo.
