Rangerhjælp RH 2
Elektrisk ledningsføring og styring
Monteringen og tilslutningen skal foretages af uddan-
nede fagfolk!
Rangerhjælpen er kun egnet til tilslutning ved 12 V batterier
(jævnstrøm)!
Inden arbejdet påbegyndes, frakobles batteriet og al
ekstern strømforsyning.
Den elektriske installation skal ske i overensstemmelse med
de tekniske og administrative bestemmelser i det pågældende
anvendelsesland (f.eks. EN 1648-1). Nationale forskrifter og
direktiver skal overholdes.
Ved hver drivenhed er der formonteret to kabler med høj effekt
til køremotoren (6 mm²). Marker det pågældende motortilslut-
ningskabel (motor A eller B – se også tilslutningsskemaet)
og træk det provisorisk på campingvognens gulv til det mon-
teringssted, der er beregnet til styringen. Et velegnet sted til
montering af styringen er f.eks. et magasin i umiddelbar nær-
hed af rangerhjælpen med en min. afstand på 40 cm til batte-
riet og som ikke må være overdækket metallisk.
Isæt styringen i magasinet og fastgør med de medleverede
klempladeskruer (5 x 16).
I en afstand på ca. 150 mm fra styringens tilslutningsliste mar-
keres et hul Ø 25 mm til gennemføringen af kabelstrenge på
gulvet i campingvognen.
Før der bores, skal du være opmærksom på rammedele,
tanke, gas-, vandledninger og elektriske ledninger
nedenunder!
Bor et hul, før kablerne gennem campingvognens gulv hen til
styringen og træk dem på en sådan måde, at disse (specielt
ved gennemføringer ved metalvægge) ikke kan skurre. An-
vend de medfølgende beskyttelsesrør for at undgå skader på
kablerne.
Køremotorerne bevæger sig ved til- og frakobling. For
at udligne dette fastgøres kablerne i dette område løst
med en smule spillerum for at undgå, at kablerne udvider sig.
Der må ikke trækkes et kabel hen over styringen!
Fastgør kablerne vha. de medfølgende klemmer og skruer på
chassiset eller undervognen.
Tæt hullet i campingvognens gulv med plastisk
karosseritætningsmiddel.

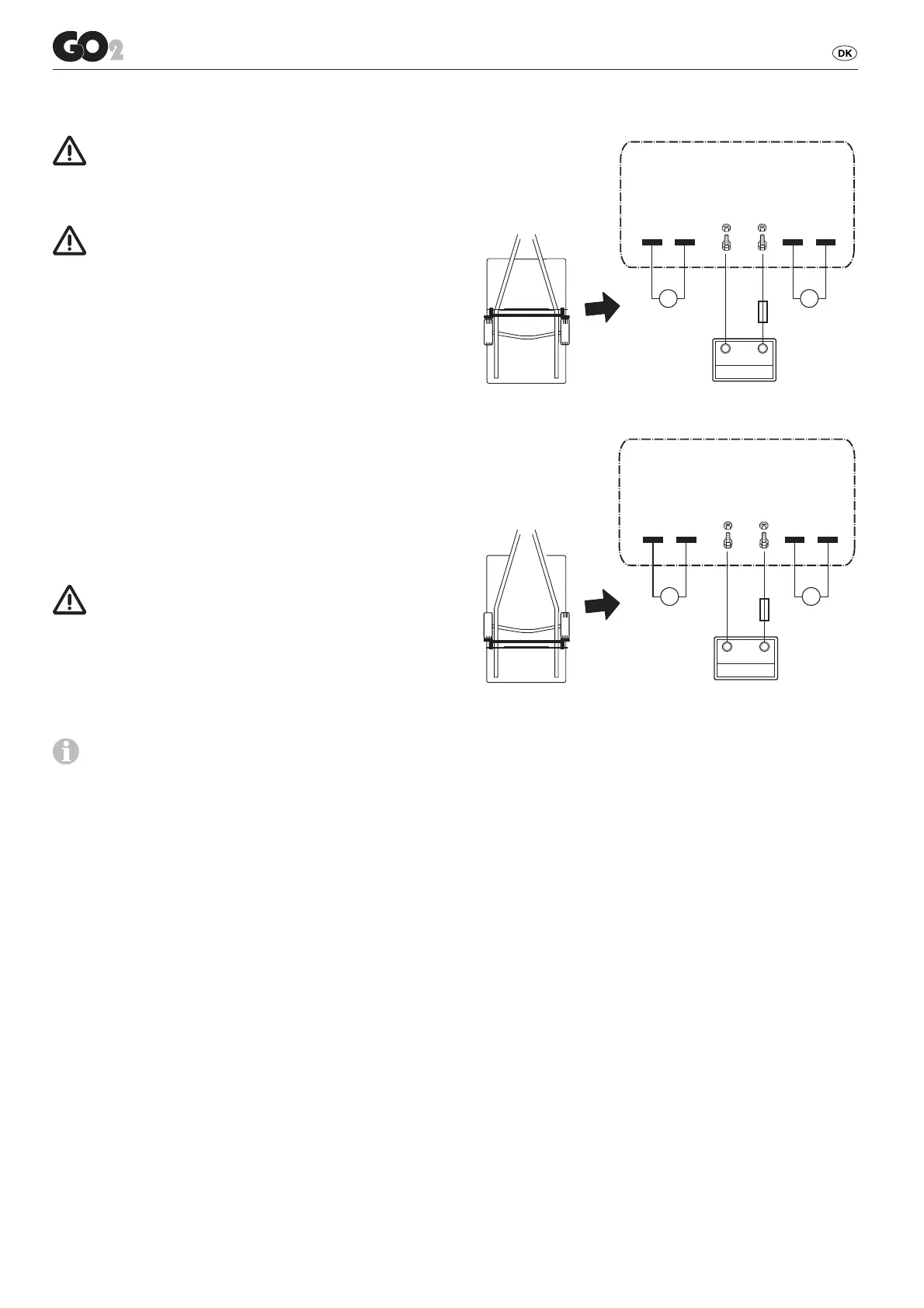

Tilslutningsskema
+ – + –
– +
1234
Køremotor Køremotor
Set ovenfra
A
B
A
B
Batteri
Montering
foran akslen
+
-
Figur 29
– + – +
– +
1234
Køremotor Køremotor
Set ovenfra
B
A
Batteri
Montering
bag akslen
+
-
A
B
Figur 30
Tilslutning af køremotorerne
Motorkablerne skal trækkes på en sådan måde, at afrivning
eller beskadigelse af kablerne ikke er mulig.
Overskydende kabel skal trækkes i bølgelinjer uden løkker og
må ikke afkortes.
Åbn klappen til styringens tilslutningsliste og tilkobl kablerne
iht. tilslutningsskemaet (rød = plus, sort = minus). Skub flad-
stikkene helt op på stikkontakterne. Sørg for korrekt tilslutning!
Tryk klappen ned indtil denne går i hak.
