Manövreringshjälp RH 2
Monteringsanvisning
Montering och reparation av enheten får
endast utföras av fackman. Läs igenom
monteringsanvisningen noga innan arbetet
påbörjas och följ den under arbetet!
Monteringen och anslutningarna måste göras av utbildad
yrkespersonal!
Läs igenom monteringsanvisningen noga innan arbetet påbör-
jas och följ den under arbetet.
Se till att inga metallspån eller andra föroreningar hamnar i styr-
enheten vid monteringen.
Tillbehör som beskrivs i monteringsanvisningen finns hos din
återförsäljare.
Användningsändamål
Manövreringshjälpen har konstruerats för att användas på
enaxlade husvagnar med en totalvikt på upp till 1800 kg.
Manövreringshjälpen väger ca 34 kg med monterad
ensidesbetjäning.
Kontrollera om dragkapaciteten hos ditt dragfordon och din
husvagns totalvikt är konstruerade för den extra vikten.
Godkännande
Manövreringshjälpen RH 2 har modellbesiktigats och ett na-
tionellt typgodkännande har beviljats för Tyskland (Allgemeine
Betriebserlaubnis, ABE). En slutbesiktning av en bilbesiktnings-
man är inte nödvändig (gäller ej om en planramsats har monte-
rats). Typgodkännandeintyget måste medföras i fordonet.
Manövreringshjälpen uppfyller andra krav i EU-direktiv och
standarder (se försäkran om överensstämmelse).
Vid monteringen av manövreringshjälpen måste man iaktta de
tekniska och administrativa föreskrifterna i det land där fordo-
net godkänns första gången.
Varje förändring på enheten, eller användning av reservdelar
och för funktionen viktiga tillbehör som inte är originaldelar,
liksom underlåtenhet att beakta monterings- och bruksanvis-
ningen medför att garantin upphör att gälla och utesluter alla
ansvarsanspråk. Dessutom upphör typgodkännandet att gälla.
Nödvändiga verktyg och hjälpmedel
För att montera manövreringshjälpen behöver du:
– Hyls-, ring- eller skruvnyckel 10 mm, 13 mm, 17 mm
– Insexnyckel 4
– Vridmomentnyckel (5 – 40 Nm)
– Kabelavbitare / crimptång
– Borrmaskin / skruvdragare / hålsåg Ø 25 mm
– Lyftplattform för 2 ton eller en inspektionsgrop
– Tillräcklig belysning
Minimimått för monteringen

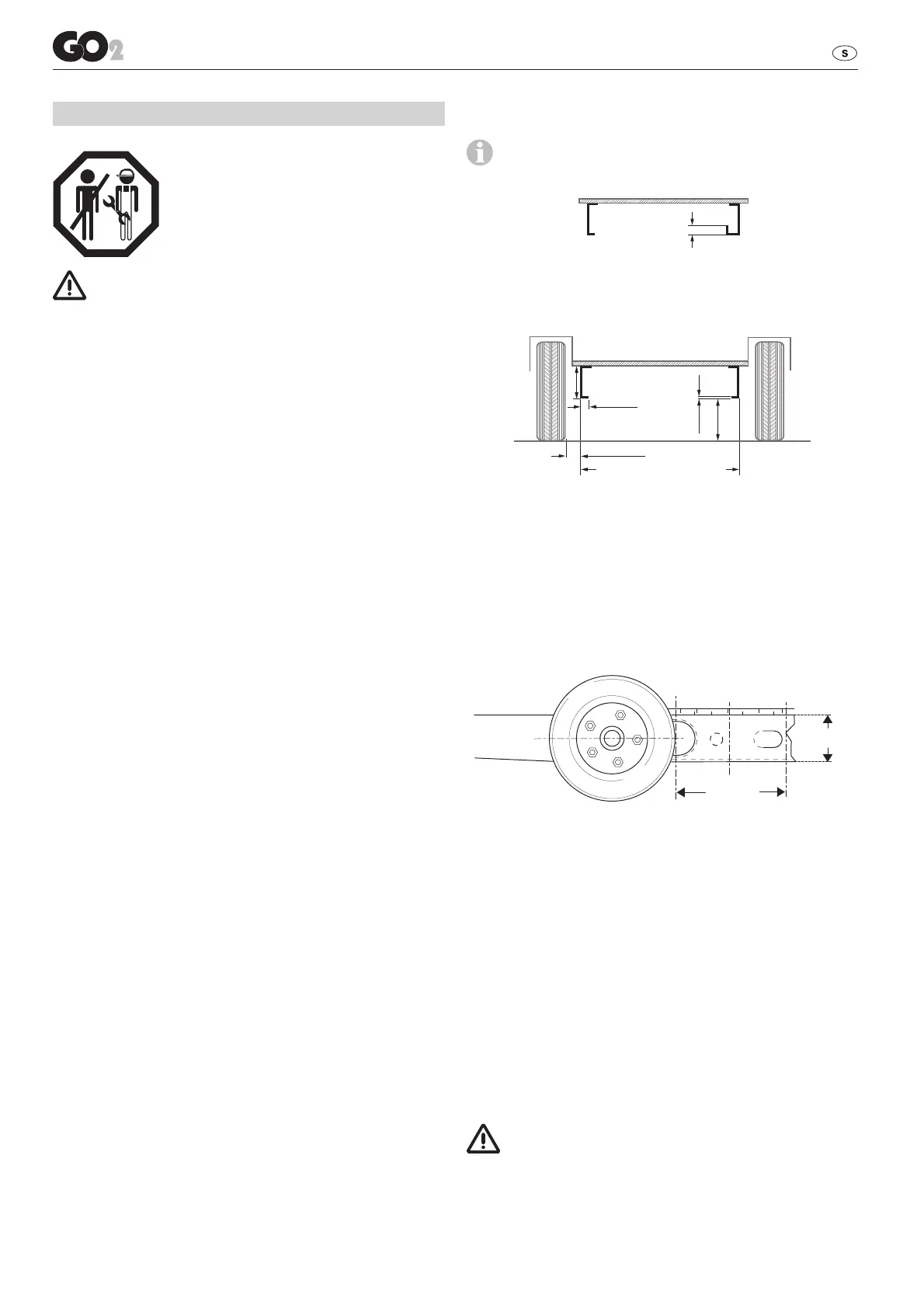

Som framgår av bilden skiljer man mellan L- och U-profil
när det gäller ramar.
Husvagnsgolv
L-profil
U-profil
max. 20
Bild 4
Monteringen kan endast göras på husvagnar inom följande
mått.
min.
170*
min. 1200 / max. 2000
min. 50 / max. 180
min. 25
min. 35 **
170
min. 2,8
Husvagnsgolv
Bild 5
alla mått i mm
* med lastat fordon med max. tillåten totalvikt
** med U-profil
Fastställande av ramhöjden
Inom området 350 mm från den yttre kanten av däcket i höjd
med däcknavet / däckmitten krävs en ramhöjd på minst 170 mm.
350
min. 170
Bild 6
Fastställande av monteringsvariant
1. Standardmontering
På ett chassi med U- eller L-profil och en ramhöjd på minst
170 mm görs en standardmontering. Inga specialtillbehör
krävs.
2. Montering på chassi med U- eller L-profil och en ram-
höjd mellan 110 mm och mindre än 170 mm
För att utjämna höjdskillnaden behövs en distanssats 30 mm
(vid en ramhöjd på upp till 140 mm) eller en distanssats 60 mm
(vid en ramhöjd under 140 mm).
3. Montering på chassi med U- eller L-profiler med lägre
ramhöjd än 110 mm
På ett chassi med en ramhöjd under 110 mm måste en plan-
ramsats monteras för att utjämna höjdskillnaden.
Vid användning av en planramsats måste i Tyskland
husvagnen besiktigas av en bilbesiktningsman.
4. För chassi AL-KO Vario III/AV med en ramtjocklek under
2,8 mm måste alltid adaptersatsen AL-KO Vario III/AV använ-
das för förstärkning.
