Truma iNet X Panel User Manual

47000-00082 · 01 · 11/2021
Montage
Truma iNet X Panel / Truma iNet X Pro Panel
29FR

Relier l'extrémité libre du câble connecteur iNet X
dans le véhicule avec une tension de fonctionne-
ment 12V non branchée («plus» permanent)�

Brancher le câble connecteur iNet X à la pièce de
commande�

Pour la décharge de traction, fixer tous les câbles
avec un collier de câble à l'attache (Fig�2-1) sur la
partie arrière de la pièce de commande�

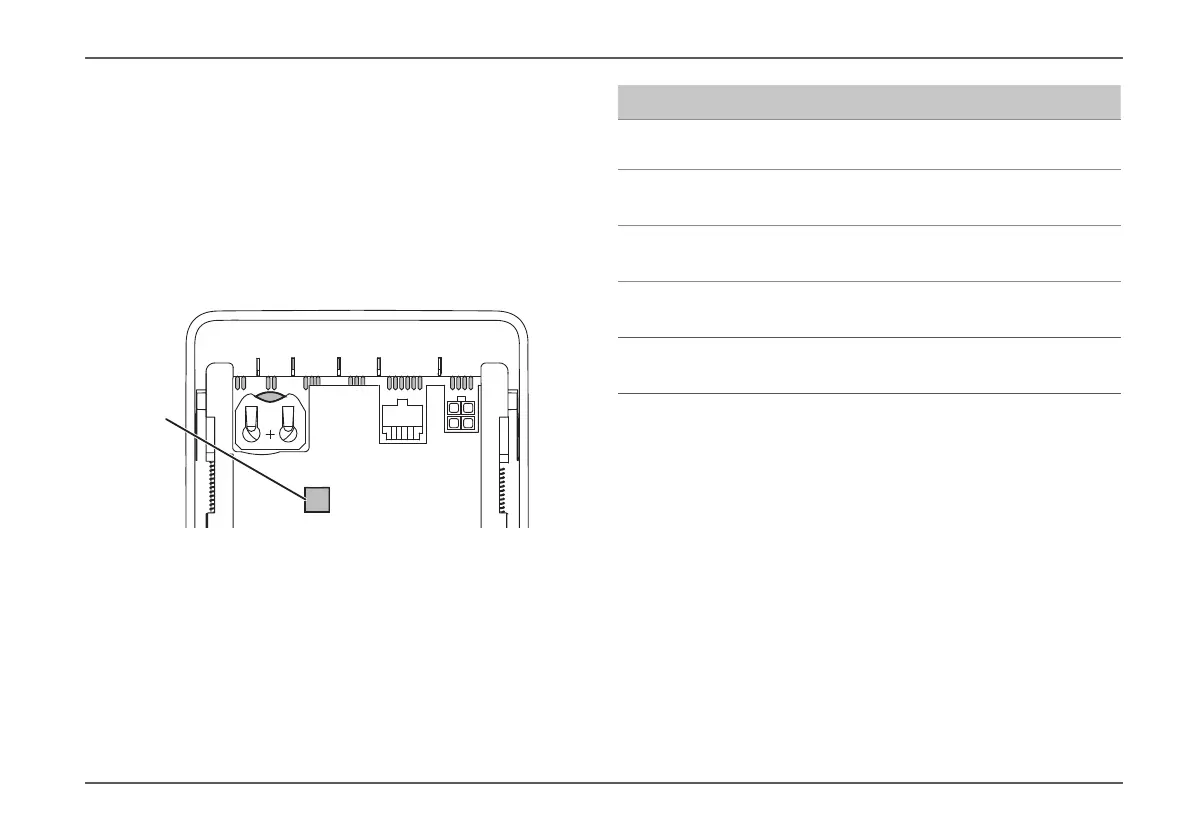

TS1 CAN CI TIN 12 VTS2
1
Fig�2
Inscription Signification
CAN
Interface pour appareils / accessoires
(Controller Area Network)
TIN
Interface pour appareils Truma
( Truma Interconnect Network)
CI
Interface pour appareils tiers
(Caravan Industrie Bus)
TS1
Sonde de température 1
(Temperature Sensor 1)
TS2
Sonde de température
(Temperature Sensor 2)
4.3.1 Raccorder la sonde de température
Si une sonde de température ambiante est utilisée, il
faut la brancher sur la prise TS1�
Si une sonde de température extérieure est utilisée, il
faut la brancher sur la prise TS2�

S'il faut raccorder d'autres sondes de température,
cela est décrit dans le mode d'emploi correspondant
du produit� Une sonde de température branchée
sur la pièce de commande peut être utilisée pour la
régulation de température du Combi (à partir de l'an-
née de construction 2019)� La sonde de température
ambiante du Combi peut rester sur le Combi, mais

Truma iNet X Panel Specifications

General

Display Type	TFT
Screen Size	4.3 inches
Power Supply	12 V DC
Weight	150 g
Connectivity	Bluetooth
Current Consumption at 12 V	200 mA
Interfaces	USB
