Montage
Truma iNet X Panel / Truma iNet X Pro Panel
FR

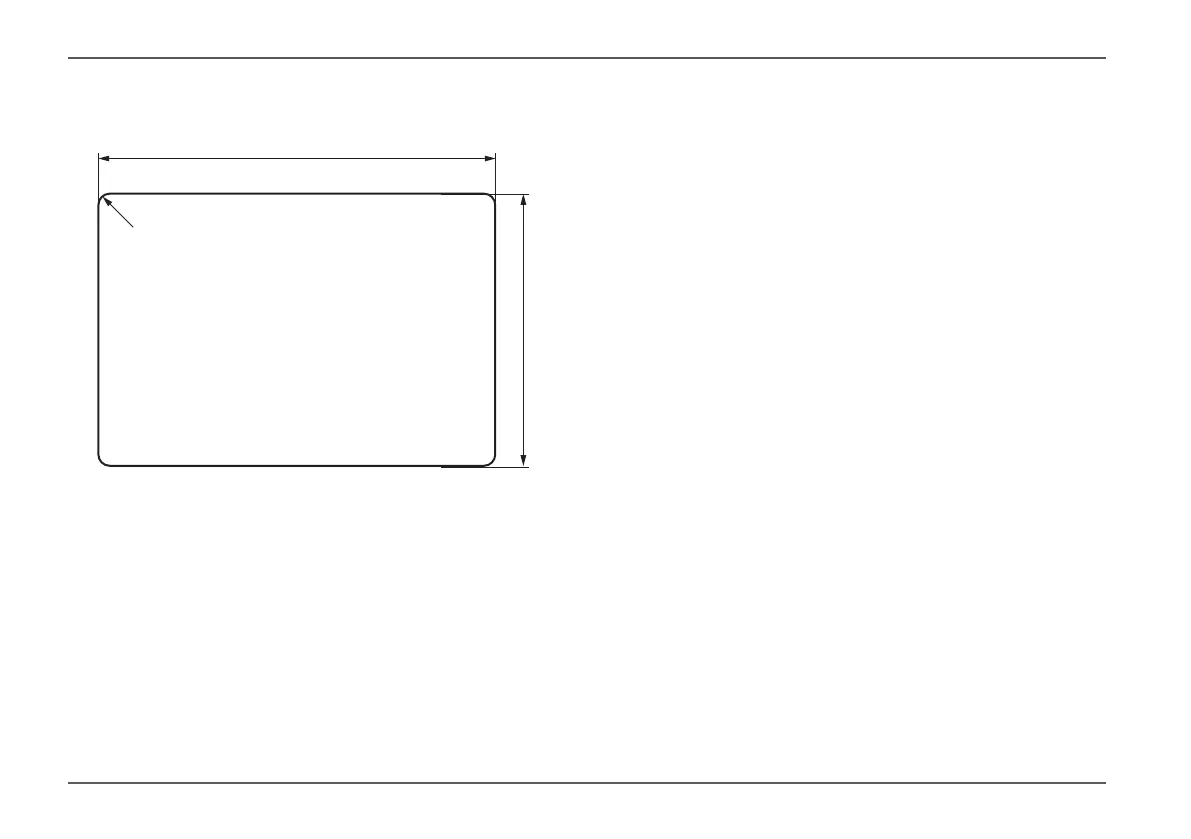

4.2 Créer une ouverture de montage
b
a
c
Fig�1
a = 108 mm ± 1 mm
b = 84 mm ± 1 mm
c = rayon 5 mm
Représentation pas à l'échelle�

Tracer la découpe de montage (Fig�1)�
Pour cela, transposer les dimensions�

Créer la découpe de montage�
4.3 Raccordement électrique
La pièce de commande et les appareils commandés
avec cette pièce de commande doivent être branchés
au même circuit électrique 12V�
Protéger la conduite «plus» avec un fusible 1A
(àproximité du pôle «plus» de la source de tension)�

Guider par l'arrière à travers l'ouverture de montage
tous les câbles allant jusqu'à la pièce de commande
et les brancher sur la pièce de commande� Poser les
câbles en boucles et sans traction�
La pièce de commande doit pouvoir être extraite d'en-
viron 20cm de l'ouverture de montage� Les connexions
enfichables ne doivent alors pas être sollicitées par la
traction� Ne pas tirer sur les câbles s'ils sont branchés à
la pièce de commande�

Guider les câbles de commandejusqu'aux appareils
à raccorder (système de chauffage, de climatisation,
accessoire, etc�) et les brancher sur la pièce de com-
mande (TS1, TS2, CAN, CI, TIN)�

À l'aide d'un distributeur TIN* (n°d'art�36120-01), il
est possible de brancher plusieurs appareils compa-
tibles TIN sur la prise TIN de la pièce de commande�

Truma iNet X Panel Specifications

General

Display Type	TFT
Screen Size	4.3 inches
Power Supply	12 V DC
Weight	150 g
Connectivity	Bluetooth
Current Consumption at 12 V	200 mA
Interfaces	USB
