Truma iNet X Panel - Collegamento Elettrico; Realizzazione Dellapertura DI Montaggio

47000-00082 · 01 · 11/2021
Montaggio
Truma iNet X Panel / Truma iNet X Pro Panel
39IT

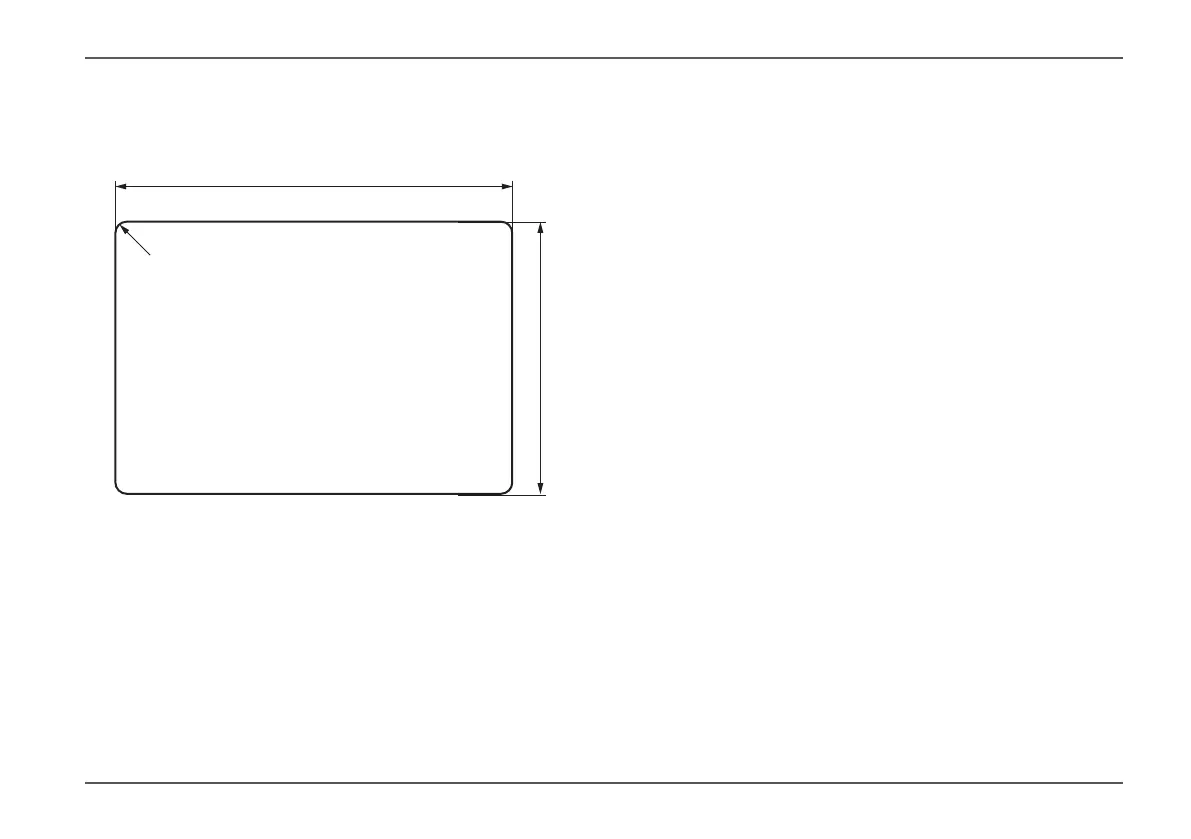

4.2 Realizzazione dell'apertura di
montaggio
b
a
c
Figura 1
a = 108 mm ± 1 mm
b = 84 mm ± 1 mm
c = raggio 5 mm
Figura non in scala�

Segnare l'apertura di montaggio (Figura 1)�
Riportare le misure�

Realizzare l'apertura di montaggio�
4.3 Collegamento elettrico
L'unità di comando e gli apparecchi che devono essere
gestiti con questa unità di comando devono essere col-
legati allo stesso circuito a 12V�
Proteggere il filo positivo con un fusibile da 1 A (in pros-
simità del polo positivo della sorgente di tensione)�

Far passare tutti i cavi dell'unità di comando da die-
tro attraverso l'apertura di montaggio e collegarli
all'unità di comando� Posare i cavi ad anse in modo
che non siano in tensione�
L'unità di comando deve sporgere di circa 20 cm dall'a-
pertura di montaggio� Verificare che i connettori a spina
non siano in tensione� Non tirare i cavi quando sono
collegati all'unità di comando�

Posare i cavi di comando degli apparecchi da colle-
gare (riscaldamento, condizionatore, accessori ecc�)
e collegarli all'unità di comando (TS1, TS2, CAN, CI,
TIN)�

Utilizzando un distributore TIN* (n° art� 36120-01) è
possibile collegare più apparecchi predisposti per
TIN alla presa TIN dell'unità di comando�
