40
47000-00082 · 01 · 11/2021
Montaggio
Truma iNet X Panel / Truma iNet X Pro Panel
IT
Collegare l'estremità libera del cavo di collegamento
iNet X nel veicolo alla tensione d'esercizio a 12V di-
sattivata (positivo permanente)�
Collegare il cavo di collegamento iNet X all'unità di
comando�

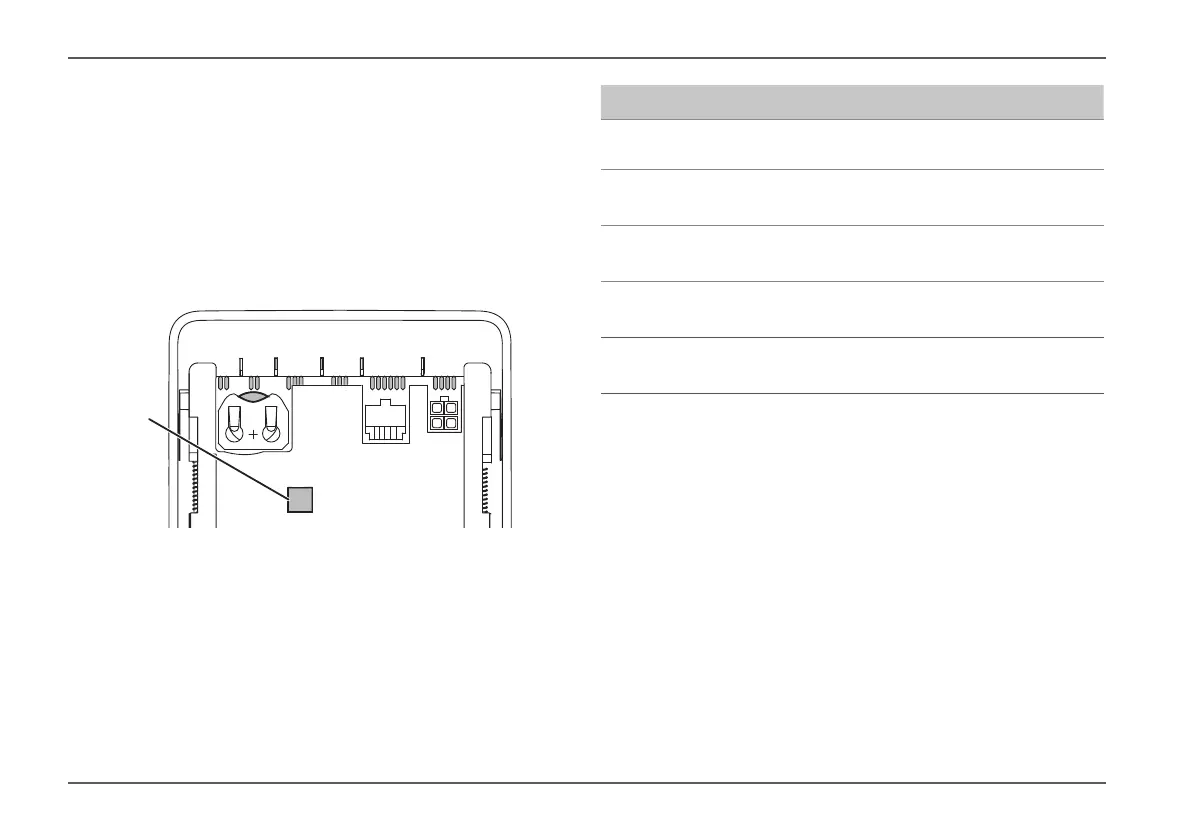

Per lo scarico della trazione, fissare tutti i cavi con
una fascetta serracavo alla linguetta (Figura 2-1)
sulla parte posteriore dell'unità di comando�
TS1 CAN CI TIN 12 VTS2
1
Figura 2
Etichetta Significato
CAN
Interfaccia per apparecchi / accessori
(Controller Area Network)
TIN
Interfaccia per apparecchi Truma
( Truma Interconnect Network)
CI
Interfaccia per apparecchi di terzi
(Caravaning Industry Bus)
TS1
Sensore di temperatura 1
(Temperature Sensor 1)
TS2
Sensore temperatura
(Temperature Sensor 2)
4.3.1 Collegamento del sensore di temperatura
Se si utilizza un sensore temperatura ambiente, colle-
garlo alla presa TS1�
Se si utilizza un sensore temperatura esterna, collegarlo
alla presa TS2�
Se si devono collegare altri sensori di temperatura,
le modalità sono descritte nel relativo manuale del
prodotto� Il sensore temperatura collegato all'unità di
comando può essere utilizzato per regolare la tem-
peratura dei Combi (fabbricati dal 2019)� Il sensore
temperatura ambiente del Combi può rimanere sul
