6
47000-00082 · 01 · 11/2021
Einbau
Truma iNet X Panel / Truma iNet X Pro Panel
DE

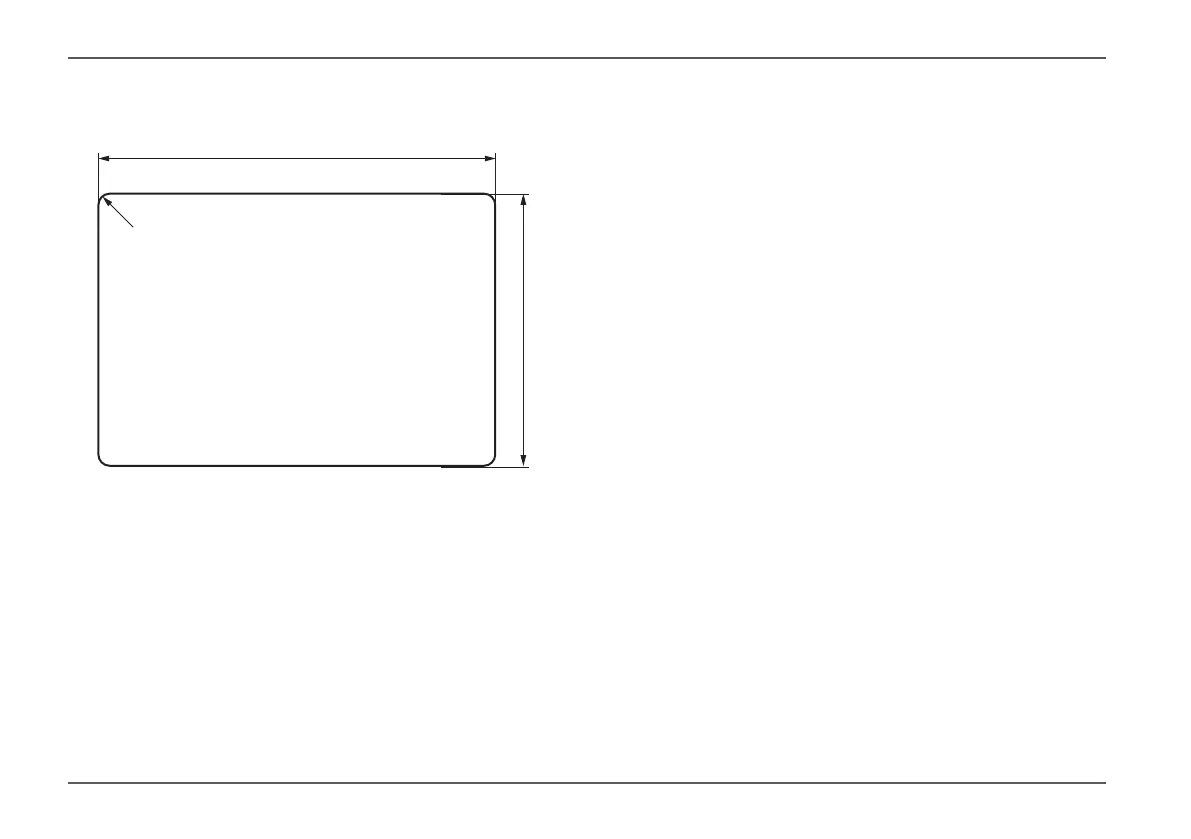

4.2 Einbauöffnung herstellen
b
a
c
Abb� 1
a = 108 mm ± 1 mm
b = 84 mm ± 1 mm
c = Radius 5 mm
Darstellung nicht maßstabsgetreu�
Einbauausschnitt (Abb� 1) anzeichnen�
Dazu die Maße übertragen�
Einbauausschnitt herstellen�
4.3 Elektrischer Anschluss
Das Bedienteil und die Geräte, die mit diesem Bedienteil
gesteuert werden sollen, müssen am selben 12 V-Strom-
kreis angeschlossen sein�
Die Plusleitung muss mit einer 1 A Sicherung (in der
Nähe des Pluspols der Spannungsquelle) abgesichert
werden�
Alle Kabel zum Bedienteil von hinten durch die Ein-
bauöffnung führen und am Bedienteil anstecken�
Kabel zugfrei in Schleifen verlegen�
Das Bedienteil muss sich ca� 20 cm aus der Einbau-
öffnung herausziehen lassen� Dabei dürfen die Steck-
verbindungen nicht durch Zug belastet werden� Nicht
an den Kabeln ziehen, wenn diese am Bedienteil ange-
steckt sind�
Steuerkabel zu den anzuschließenden Geräten füh-
ren (Heizung-, Klimaanlage, Zubehörteil, usw�) und
am Bedienteil (TS1, TS2, CAN, CI, TIN) anstecken�
Mithilfe eines TIN-Verteilers* (Art�-Nr� 36120-01) kön-
nen an den TIN-Anschluss des Bedienteils mehrere
TIN-fähige Geräte angeschlossen werden�
