Einbau
Truma iNet X Panel / Truma iNet X Pro Panel
7DE
Offenes Ende des Anschlusskabels iNet X im Fahr-
zeug mit ungeschalteter 12V Betriebsspannung
(Dauerplus) verbinden�
Anschlusskabel iNet X an das Bedienteil anstecken�
Zur Zugentlastung alle Kabel mit einem Kabelbinder
an der Lasche (Abb� 2-1) auf der Rückseite des Be-
dienteils befestigen�

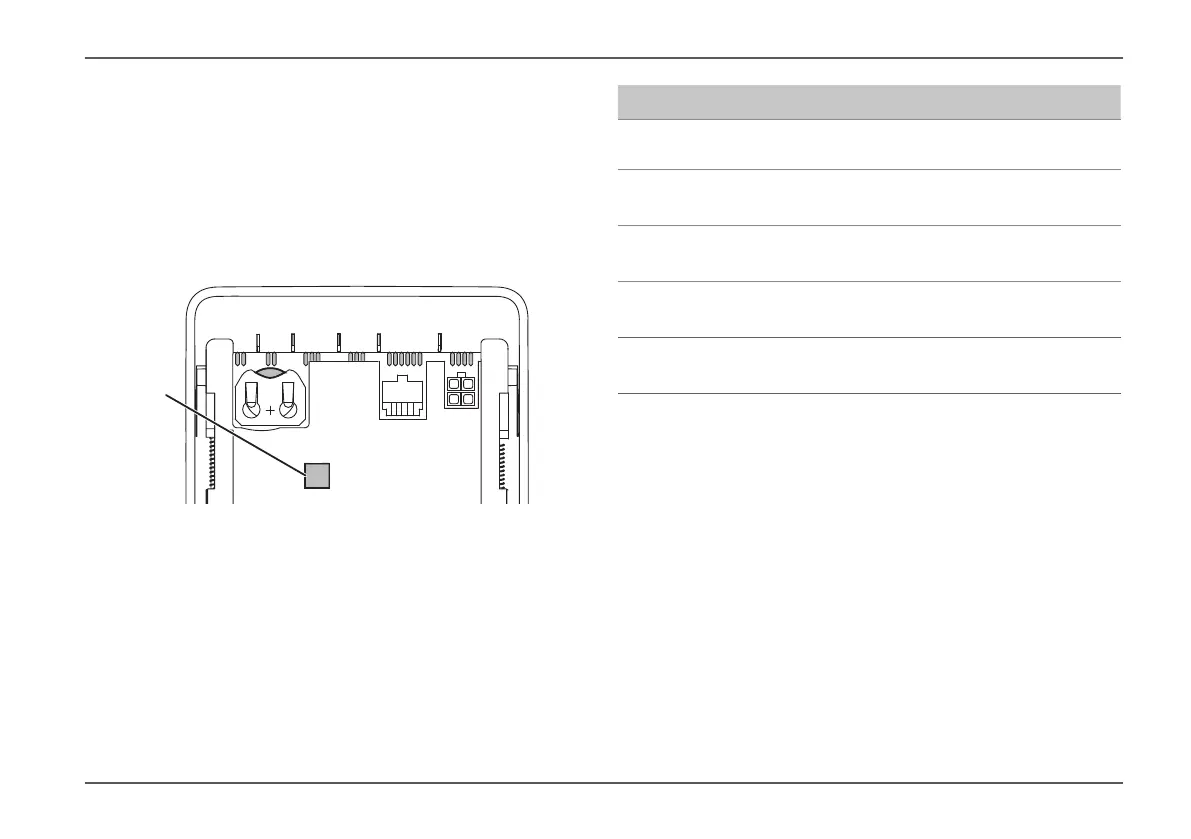

TS1 CAN CI TIN 12 VTS2
1
Abb� 2
Beschriftung Bedeutung
CAN
Schnittstelle für Geräte / Zubehör
(Controller Area Network)
TIN
Schnittstelle für Truma Geräte
(Truma Interconnect Network)
CI
Schnittstelle für Fremdgeräte
(Caravan Industrie Bus)
TS1
Temperaturfühler 1
(Temperature Sensor 1)
TS2
Temperaturfühler
(Temperature Sensor 2)
4.3.1 Temperaturfühler anschließen
Wird ein Raumtemperaturfühler verwendet, muss die-
ser am TS1-Anschluss angesteckt werden�
Wird ein Außentemperaturfühler verwendet, muss die-
ser am TS2-Anschluss angesteckt werden�
Falls andere Temperatursensoren angeschlossen
werden sollen, wird das in der entsprechenden An-
leitung des Produkts beschrieben� Ein Temperatur-
fühler, der am Bedienteil angesteckt ist, kann für die
Temperaturregelung der Combi (ab Baujahr2019)
verwendet werden� Der Raumtemperaturfühler
der Combi kann an der Combi verbleiben, er wird
