http://www.TYAN.com
14

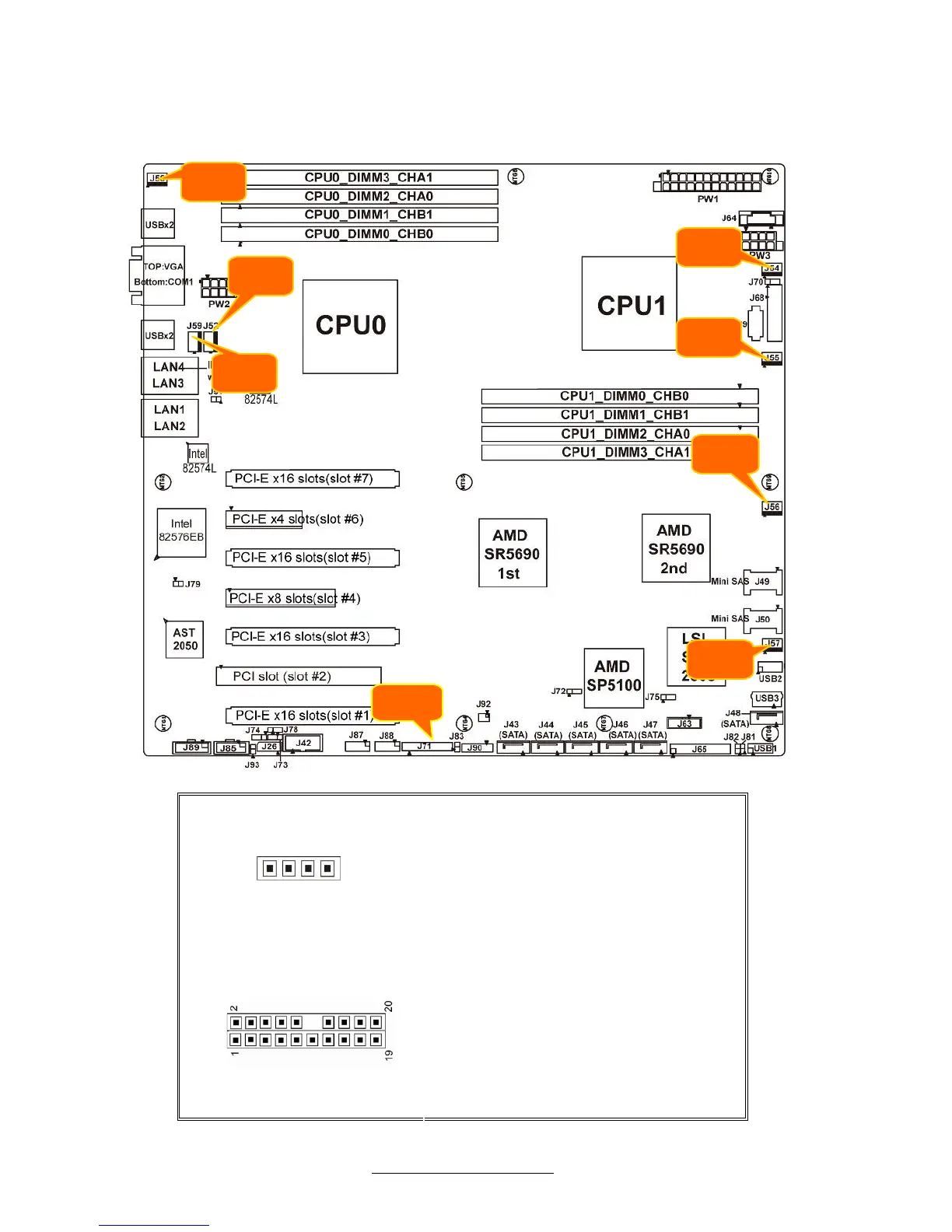

Jumper Placement
J52/J54/J55/J56/J57/J58/J59: 4-Pin FAN Connector
Pin1
⑴GND/⑵P12V/⑶TACH/⑷PWM
J71: 20-Pin FAN Connector
⑴TACH1/⑵TACH6/⑶TACH2/⑷TACH7/
⑸TACH3
⑹TACH8/⑺TACH4/⑻TACH9/⑼TACH5/
⑽TACH10/⑾GND/⑿KEY/⒀PWM4/⒁
PWM3/⒂TACH11/⒃NC/⒄TACH12/⒅
NC/⒆NC/⒇PWM5
J55
J57
J56
J54
J58
J52
J59
J71
