Pagina 10 Manuale d'uso
504165-002 Funzionamento
D
ISCESA
DI
EMERGENZA

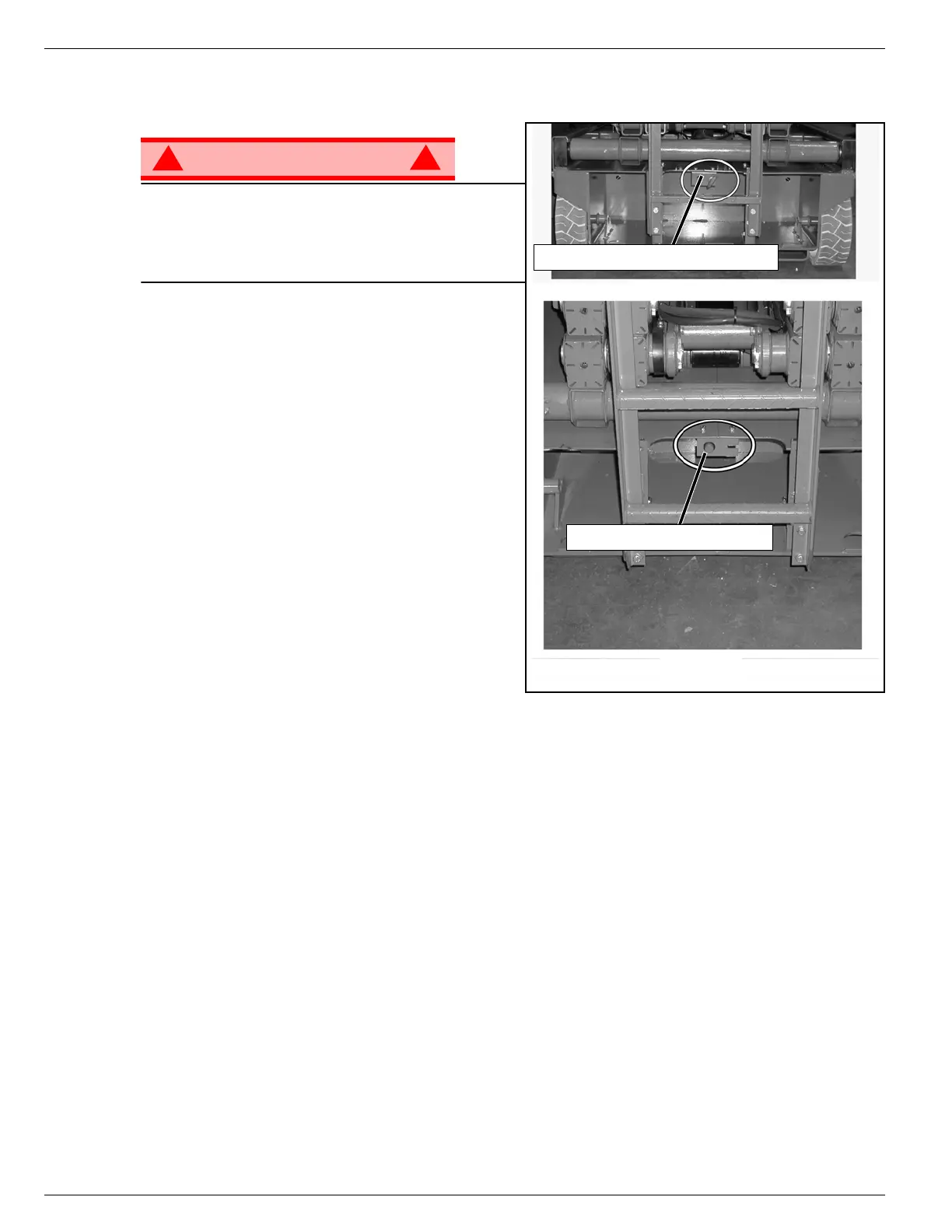

Figura 5: Valvola di discesa di emergenza
AVVISO
!
!
Se la piattaforma non si abbassa, NON salire MAI
sul gruppo di sollevamento.
Tenersi a distanza dal gruppo di sollevamento
quando si aziona la manopola della valvola
di discesa di emergenza.
X26
La valvola discesa di emergenza dei modelli X26 si
trova sulla parte posteriore della macchina, sopra il
caricatore.
1. Aprire la valvola di discesa di emergenza
tenendo tirata la manopola.
2. Per chiuderla, rilasciare la manopola.
Non è possibile sollevare la piattaforma se
la valvola di discesa di emergenza è aperta.
X32
L'interruttore di controllo discesa di emergenza
si trova sulla parte posteriore della macchina.
1. Aprire la valvola di discesa di emergenza
tenendo premuto il commutatore.
2. Una volta abbassata completamente la
piattaforma, rilasciare il commutatore per chiudere
la valvola. Non è possibile sollevare la piattaforma
se la valvola di discesa di emergenza è aperta.
A
BBASSARE
LE
BARRIERE
DI
PROTEZIONE
, X26
Questa procedura è applicabile esclusivamente al modello X26 e serve a consentirne il passaggio
attraverso un portone a due battenti standard.
Le barriere di protezione devono essere riposte nella posizione corretta prima di utilizzare la
macchina.
P
ROCEDURA
DI
ABBASSAMENTO
1. Assicurarsi che l'estensione del ponte scorrevole sia completamente retratta e che il perno del ponte
sia bloccato. Posizionare i comandi della piattaforma sul pavimento della piattaforma stessa.
2. Togliere e conservare le viti di fermo dalle barriere di protezione laterali e dalle barriere di protezione
del ponte scorrevole.
3. Abbassare completamente la barriera di protezione del ponte scorrevole.
4. Abbassare la barriera di protezione posteriore fino a posizionarla sulle viti di arresto.
5. Abbassare completamente le barriere di protezione laterali.
6. Sollevare la barriera di protezione posteriore fino a impegnare i perni di ritegno. Togliere e conservare
le viti e i dadi di arresto dalla barriera di protezione posteriore.
7. Tirare i due perni di ritegno e abbassare completamente la barriera di protezione posteriore.
Manopola per discesa di emergenza
Pulsante discesa di emergenza
X 26
X 32
