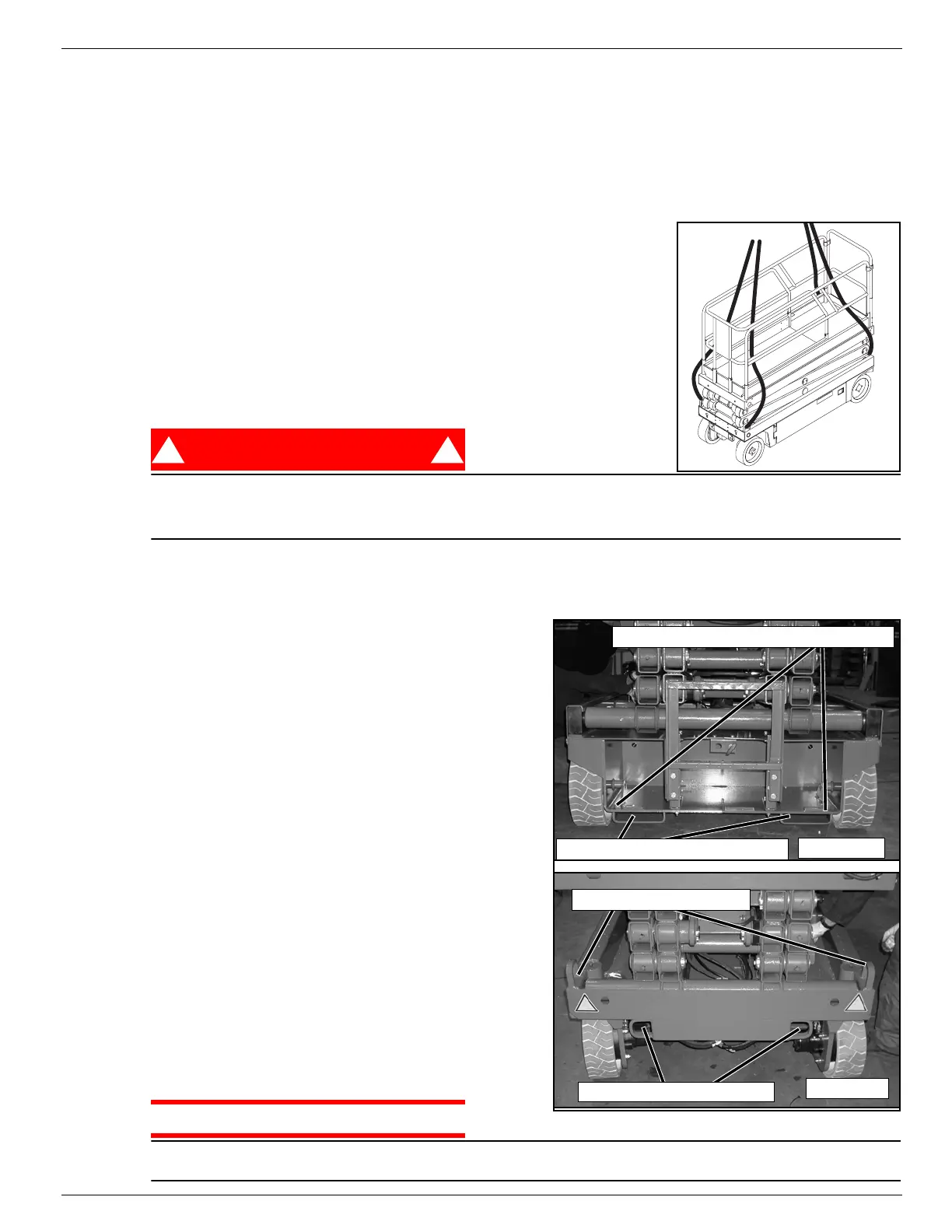

Trasporto della piattaforma di lavoro 504165-002
Manuale d'uso Pagina 13
T
RASPORTO
DELLA
PIATTAFORMA
DI
LAVORO
P
REPARAZIONE
PER
LA
SPEDIZIONE
1. Abbassare completamente la piattaforma.
2. Scollegare il cavo negativo della batteria (-) dal morsetto.
3. Legare il dispositivo di controllo alla barriera di protezione anteriore.
4. Fissare la struttura di sollevamento al telaio.
Figura 6: Cinghie di fissaggio per gru
S
OLLEVAMENTO
A
MEZZO
GRU
1. Fissare le cinghie soltanto agli occhielli di fissaggio/sollevamento
del telaio.
2. Posizionare la piattaforma sul veicolo in posizione di trasporto.
3. Bloccare le ruote.
4. Fissare la piattaforma di lavoro al veicolo di trasporto applicando
catene o cinghie di capacità adeguata agli occhielli di sollevamento/
fissaggio del telaio.
A
MEZZO
ELEVATORE
A
FORCHE
PERICOLO
! !
L'uso di elevatori a forche è consentito soltanto per le operazioni di trasporto.
Fare riferimento alle specifiche relative al peso della piattaforma di lavoro e assicurarsi che l'elevatore
a forche sia in grado di sollevare la piattaforma.
Inserire l'elevatore a forche negli appositi alloggiamenti posti sul retro della macchina. Se necessario,
l'elevatore a forche può essere inserito lateralmente, agendo da sotto i moduli del telaio.
Figura 7: Trasporto della piattaforma di lavoro
T
RASPORTO
O
SOLLEVAMENTO
A
MEZZO
VERRICELLO
SU
UN
CAMION
O
UNA
MOTRICE
NOTA: Non azionare il verricello a una velocità superiore
a0,3m/s (1 piede/s).
1. Spostare la macchina sul camion o sulla motrice;
A. Per
condurre
la macchina sul veicolo di trasporto:
a. Portare la piattaforma sulla rampa in posizione
di trasporto.
b. Raddrizzare le ruote e spegnere la macchina.
c. Bloccare le ruote.
B. Per sollevare mediante verricello la macchina
sul veicolo di trasporto:
a. Portare la piattaforma di lavoro sulla rampa.
b. Collegare il cavo del verricello agli occhielli
di fissaggio/sollevamento.
c. Rilasciare i freni di stazionamento (fare
riferimento a “Rimorchio o sollevamento
mediante verricello” a pagina 12).
d. Sollevare la piattaforma con il verricello
e portarla in posizione di trasporto.
e. Bloccare le ruote.
2. Fissare la piattaforma di lavoro al veicolo di trasporto
applicando catene o cinghie di capacità adeguata
agli occhielli di sollevamento/fissaggio del telaio.
AVVERTENZA
Se si stringono eccessivamente le catene o le cinghie collegate agli occhielli di fissaggio/sollevamento
si potrebbe danneggiare la piattaforma di lavoro.
VISTA
VISTA
Alloggiamenti per elevatore a forche
Occhielli di sollevamento
Occhielli di fissaggio/sollevamento posteriori
Occhielli di fissaggio anteriori
