Upright X26 Series User Manual

Pagina 14 Manuale d'uso
504165-002 Manutenzione
M ANUTENZIONE
AVVISO
!
!
Se la piattaforma è sollevata, prima di eseguire operazioni di manutenzione bloccare il gruppo
di sollevamento.
NON sostare in piedi nell'area circostante il gruppo di sollevamento quando si stende o si conserva
il braccio.

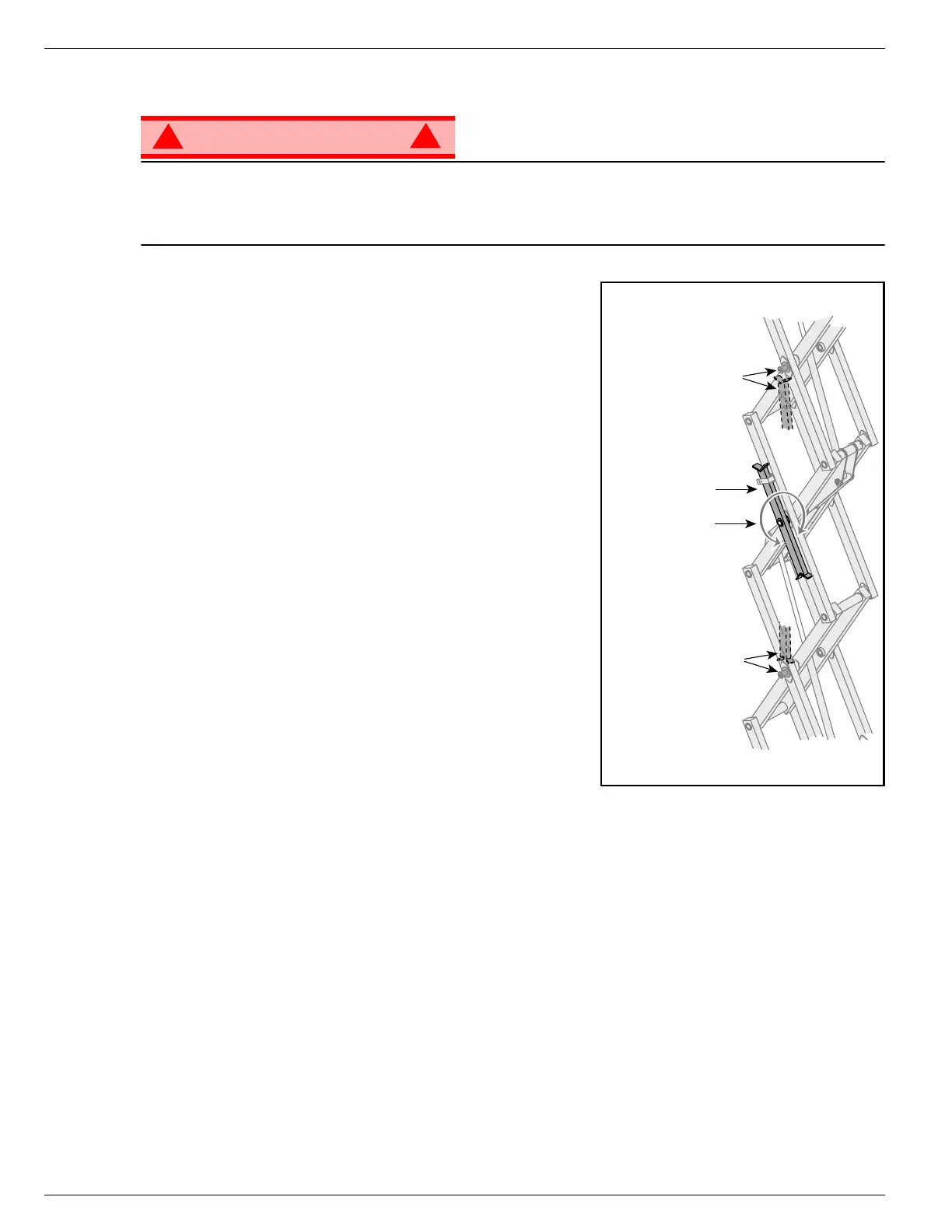

Figura 8: Braccio a forbice
B LOCCAGGIO DEL GRUPPO DI
SOLLEVAMENTO
I NSTALLAZIONE DEL BRACCIO A FORBICE
1. Parcheggiare la piattaforma di lavoro su una superficie
piana e stabile.
2. Tirare in posizione di accensione (ON) l'interruttore arresto
di emergenza telaio.
3. Tirare in posizione di accensione (ON) l'interruttore arresto
di emergenza piattaforma.
4. Ruotare l'interruttore a chiave telaio e tenerlo sulla
posizione TELAIO.
5. Spingere l'interruttore sollevamento/abbassamento telaio in
posizione di sollevamento (LIFT) per sollevare la piattaforma
tanto da poter ruotare il braccio a forbice in posizione
verticale.
6. X20N, X20W, e X26N – Dalla parte posteriore della
macchina, sollevare il braccio a forbice che si trova in
posizione ripiegata. Ruotarlo verso l'alto e verso l'esterno,
e quindi verso il basso, fino a portarlo in posizione verticale
sotto il punto di attacco.
7. X32N – Dal lato sinistro della macchina, tirare il perno di
bloccaggio che fissa il braccio. Ruotare il braccio a forbice
in direzione antioraria fino a portarlo in posizione verticale.
8. Abbassare la piattaforma spingendo l'interruttore
sollevamento/abbassamento telaio in posizione di ABBASSAMENTO, e abbassare gradualmente
la piattaforma fino a quando è supportata dal braccio a forbice.
R IPIEGAMENTO DEL BRACCIO A FORBICE
1. Usando i comandi del telaio, sollevare gradualmente la piattaforma fino a separarla dal braccio
a forbice.
2. X26 – ruotare il braccio a forbice verso l'esterno e verso l'alto sul punto di montaggio fino a portarlo in
posizione ripiegata.
3. X32 – Ruotare il braccio a forbice in senso orario fino a impegnare il perno di bloccaggio.
4. ABBASSARE completamente la piattaforma premendo l'interruttore di sollevamento/abbassamento
telaio.
Il perno poggia sul
braccio quando è in
posizione di bloccaggio
Braccio a forbice
in posizione
di appoggio
Il braccio ruota
in posizione
di bloccaggio
Il braccio poggia
sul perno quando
è in posizione
di bloccaggio
