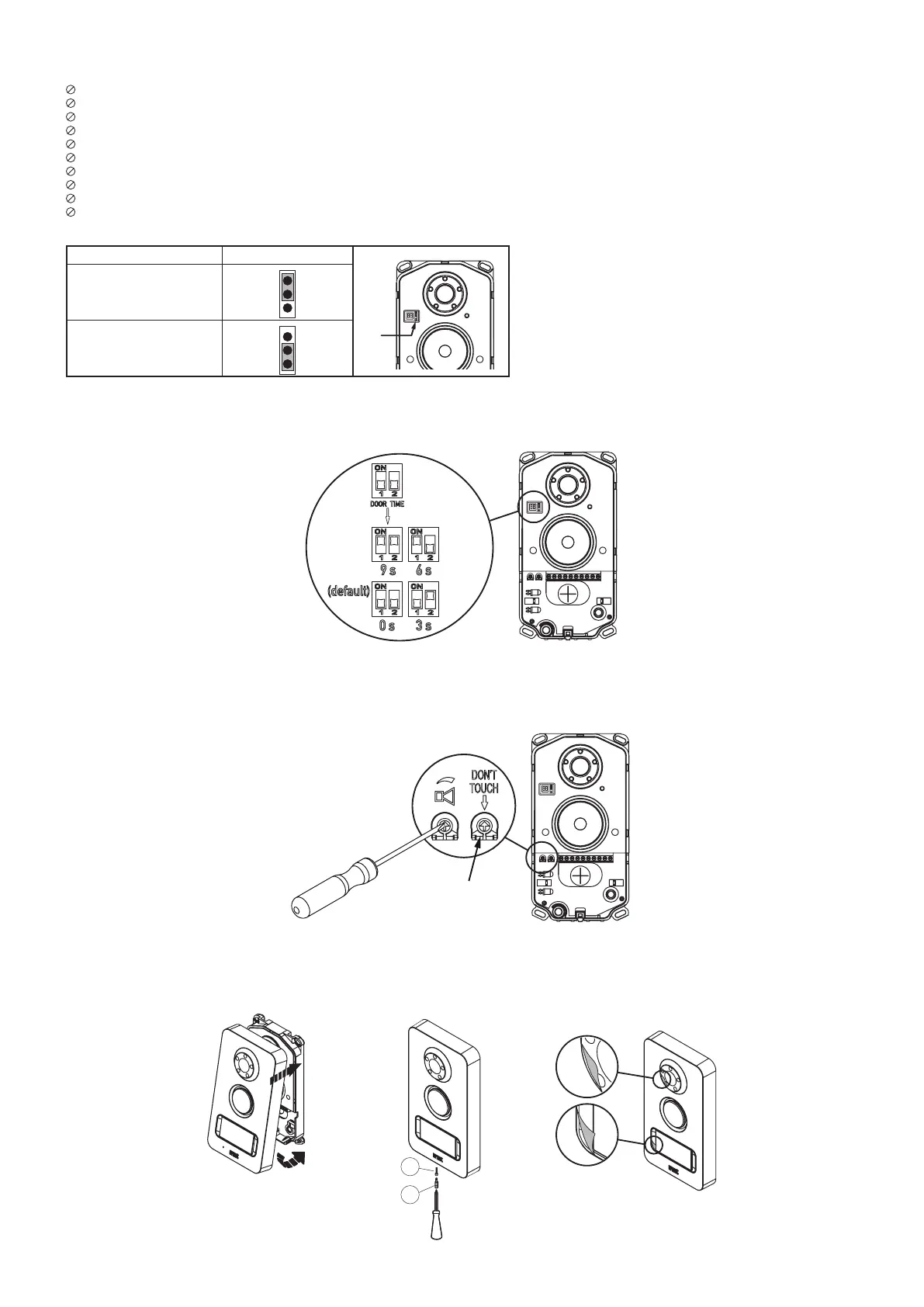

9.1. DESCRIPTION DES BORNES ET DU PONTET TYPE D’INSTALLATION
]
AP1 Bornes pour bouton de sortie pour serrure électrique piétonne ( OP4 )
]
AP2 Bornes pour bouton de sortie pour ouverture portail ( OP5 )
C
}
Contact sec de commande d’accès véhicules (OP7) – commutation maximale 1A @ 30V
NO
L
}
Ligne BUS
L
SE2
}
Commande de serrure électrique (OP1) – commutation maximale 12Vca 15VA
SE1
JP1
JP1
Installation monofamille
Installation bi-famille
9.2. RÉGLAGE DE LA TEMPORISATION OUVRE-PORTE
Le délai d’activation de la serrure électrique peut être réglé à l‘aide des commutateurs prévus dans le poste d’appel:
9.3. RÉGLAGE DU NIVEAU PHONIQUE DU HAUT-PARLEUR
Les niveaux phoniques sont réglés en usine et ne doivent pas être modifi és dans la plupart des installations.
Si une modifi cation est nécessaire, agir sur le réglage du volume du haut-parleur à l’aide d’un tournevis.
Ne pas changer
la position
de ce potentiomètre
9.4. FERMETURE DE LA PLAQUE DE RUE
Pour achever l’installation, il est nécessaire de reposer le couvercle métallique de la plaque de rue et retirer les fi lms de protection, comme illustré
dans les fi gure suivantes.
