urmet domus mini note 1722/85 - Soort Installatie; Voltooiing Van de Installatie; 8 Installatie Van Het Voedingsapparaat Van Het Systeem; Aansluiting Van Het Voedingsapparaat Van de Systeemvideo

64
DS1722-081D

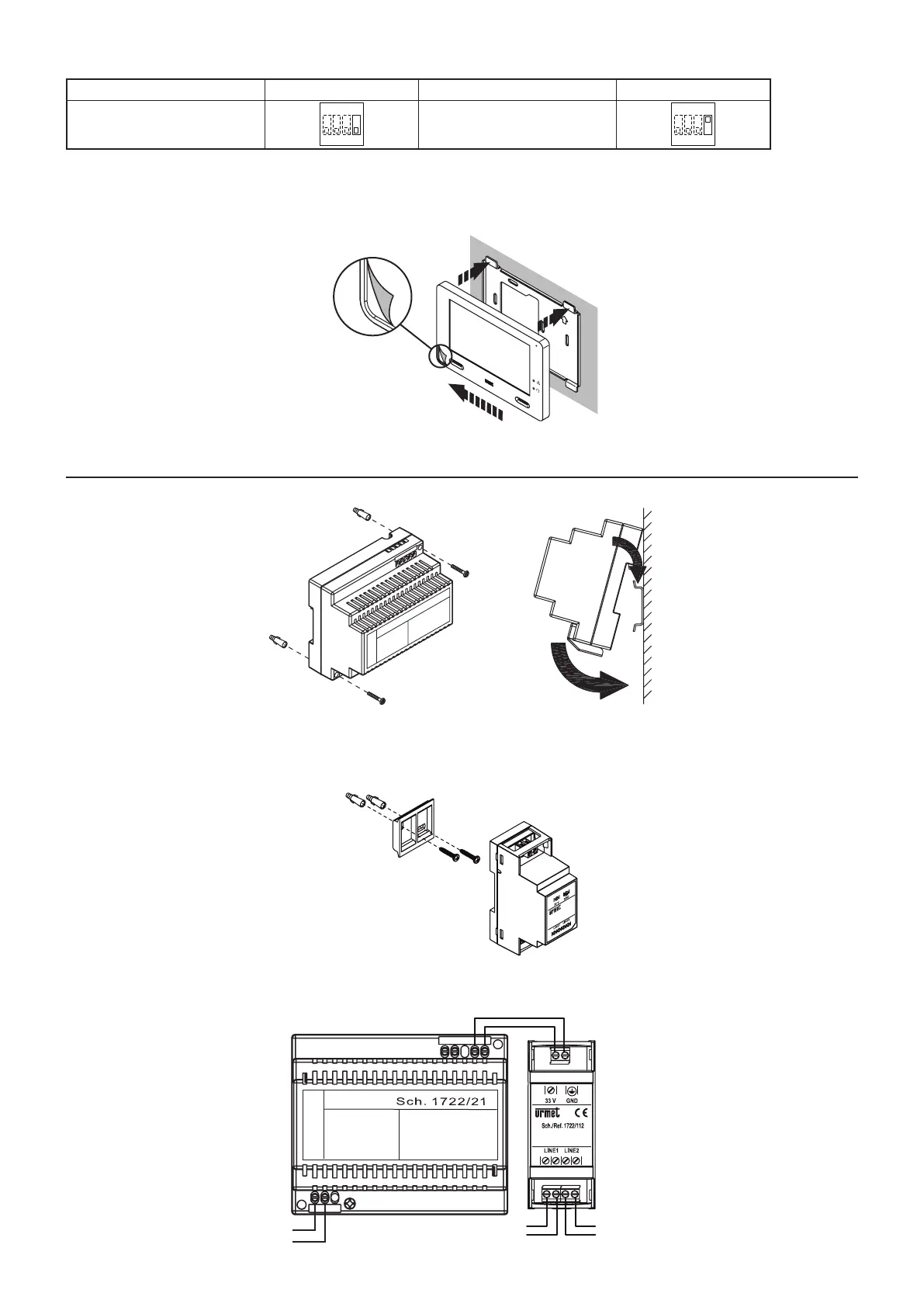

7.4.3 Soort installatie
Positie dip-schakelaar Positie dip-schakelaar
Eéngezinsinstallatie
21 43
ON
Tweegezinsinstallatie
21 43
ON
7.5 VOLTOOIING VAN DE INSTALLATIE
De videofoon aanbrengen op de beugel in de voorziene plaatsen en hem blokkeren door hem naar links te verplaatsen.
De doorschijnende folie verwijderen die de display van de videofoon beschermt.
8. INSTALLATIE VAN HET VOEDINGSAPPARAAT VAN HET SYSTEEM
Het voedingsapparaat moet in een schakelpaneel of schakelkast geïnstalleerd worden.
1
2
Wandinstallatie Installatie op een DIN-balk (6 modules van 18 mm)
De zelfi nductiemodule kan aan de wand bevestigd worden met de meegeleverde beugel of kan op de DIN-balk bevestigd worden (2 modules
van 18 mm).
De zelfi nductiemodule moet in hetzelfde schakelpaneel geïnstalleerd worden als het voedingsapparaat.
8.1. AANSLUITING VAN HET VOEDINGSAPPARAAT VAN DE SYSTEEMVIDEO
Voeding
110-230Vca
GNDGND +V +V
PRIM
Naarde videofoons Naar de belstations
•
•
