DS1722-081D
63

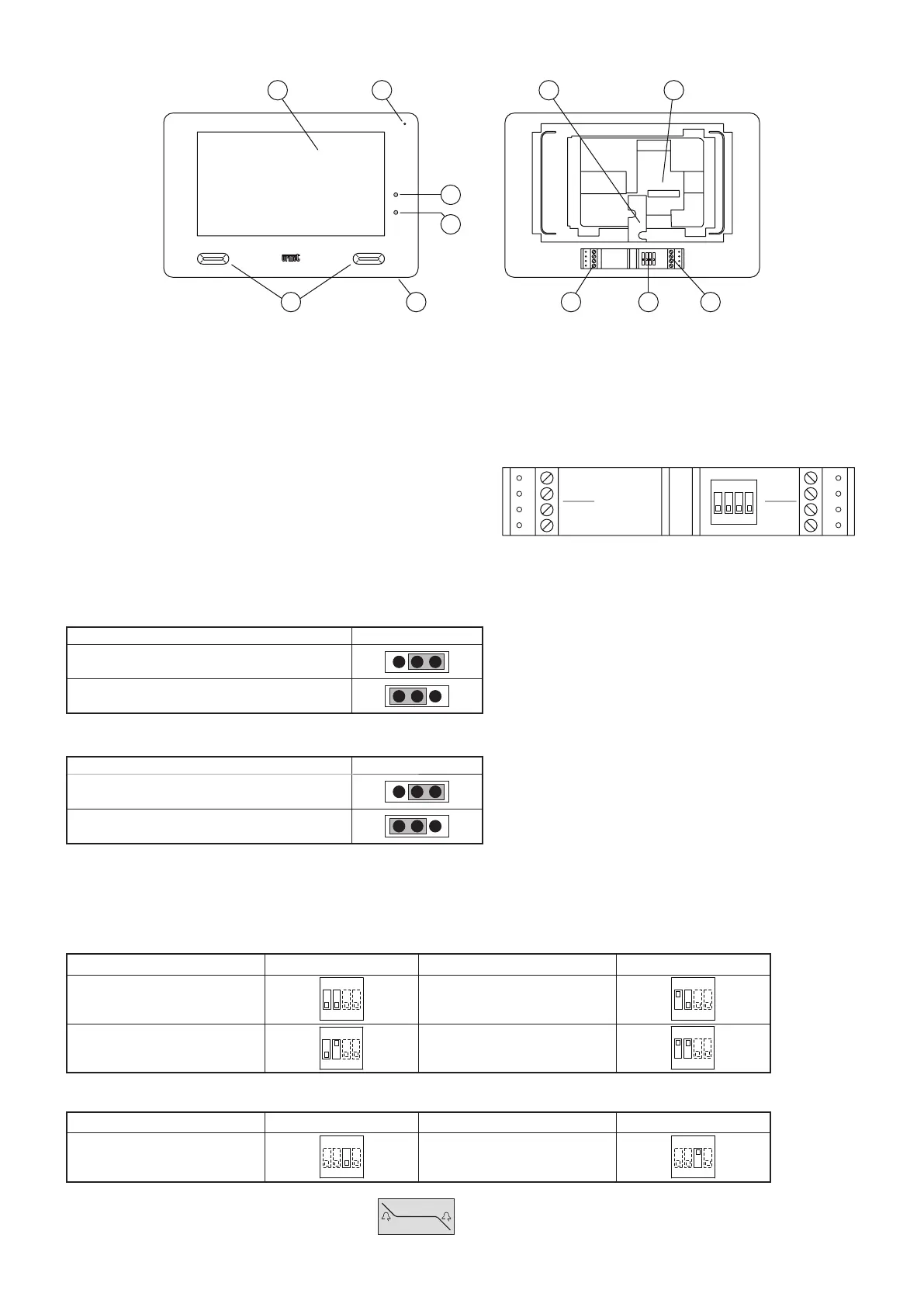

7.1. KENMERKEN
2
3
1 9 10
JP1 JP2
6 5 878
4
1. Display touchscreen 7'' 6. Luidsprekers
2. Microfoon 7. Dip-confi guratieschakelaar
3. Rode LED voor melding mute ingeschakeld 8. Verbindingsklemmen
4. Blauwe LED voor bevestiging versturing Yokis-commando 9. Doorgang voor kabels
5. ON/OFF-knop 10. Overbruggingen confi guratie
7.2. BESCHRIJVING VAN DE KLEMMEN
K, Z: Uitgang voor aansluiting van extra oproeptonen (OP2)
POW:
Ingang voedingsspanning vanaf plaatselijk voedingsapparaat (C)
LINE IN: Ingang BUS-lijn
LINE OUT: Uitgang Bus-lijn
K
Z
POW
LINE
IN
LINE
OUT
21 43
ON
7.3 CONFIGURATIE OVERBRUGGINGEN (JP1 EN JP2)
Op de videofoon zijn twee overbruggingen aanwezig:
JP1, die toelaat de “Slave”-videofoon te voeden vanaf de Bus-lijn of via een plaatselijk voedingsapparaat Ref. 1722/22 (zie par. “Blokschema
aansluitingen”);
JP1
Voeding vanaf Bus-lijn (default)
Voeding vanaf plaatselijk voedingsapparaat
JP2, die toelaat de lijnafsluiting in te brengen. Het is noodzakelijk de lijnsafsluiting op de videofoon te activeren die verbonden is met het
einde van een lijn dat niet opnieuw vertrekt met een nieuw gedeelte vanaf de LINE OUT-klemmen.
JP2
Afsluiting niet ingebracht.
Afsluiting ingebracht (default)
7.4 CONFIGURATIE DIP-SCHAKELAAR
7.4.1 Code van de videofoon
Als men “Slave”-videofoons wenst te installeren, moet men op elke interne positie de respectievelijke code instellen met behulp van de dip-
schakelaars 1 en 2.
Soort videofoon Positie dip-schakelaar Soort videofoon Positie dip-schakelaar
“Master” videofoon
21 43
ON
n° 1 “Slave” videofoon
21 43
ON
n° 2 “Slave” videofoon
21 43
ON
n° 3 “Slave” videofoon
21 43
ON
7.4.2 Verbinding oproepknop met videofoon
Positie dip-schakelaar Positie dip-schakelaar
Videofoon verbonden met
oproepknop 1
21 43
ON
Videofoon verbonden met
oproepknop 2
21 43
ON
Oproepknop 1
→
Oproepknop 2
←
•
•
