6
DS1722-081D

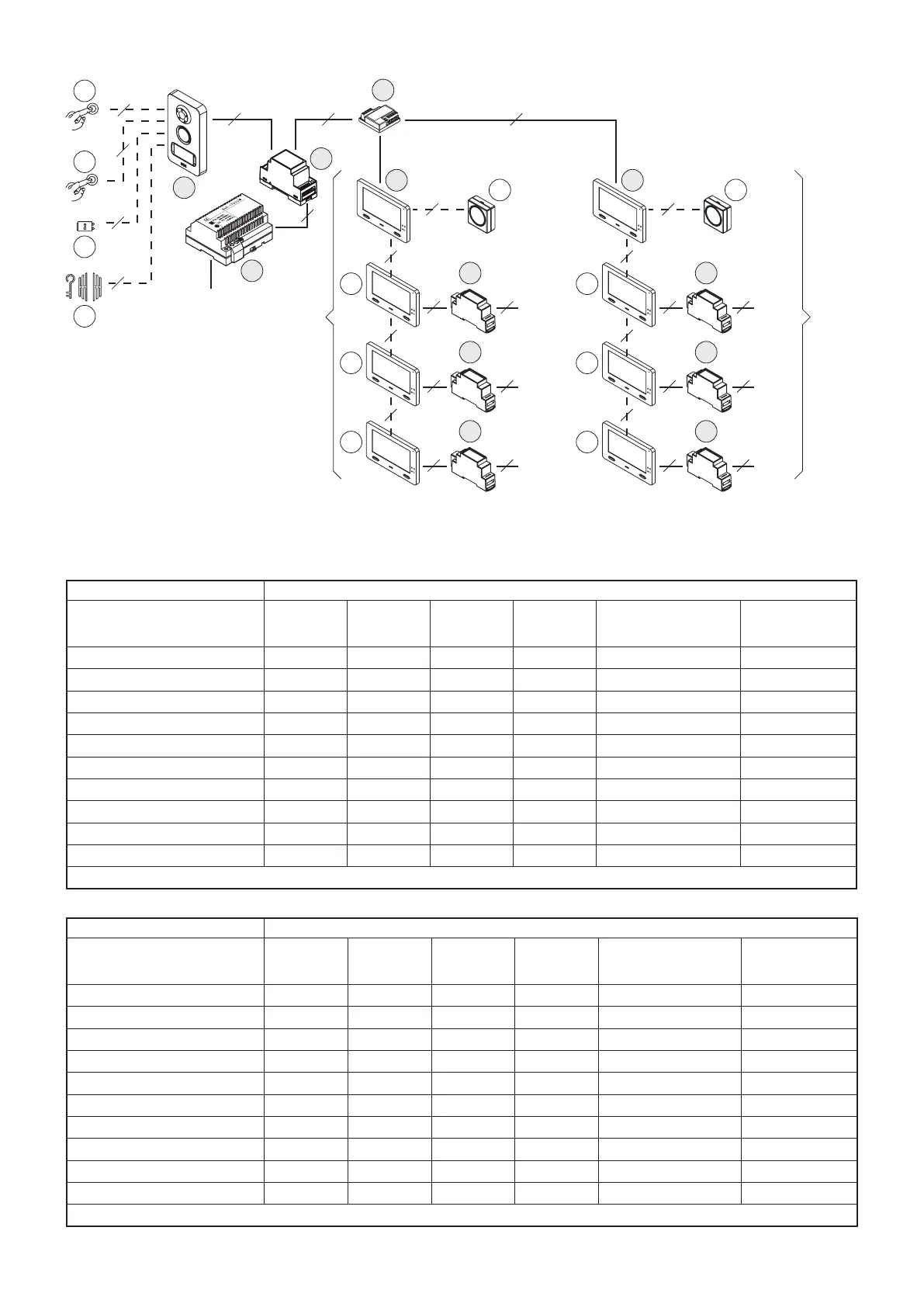

5.2. IMPIANTO BIFAMILIARE
22
B
D
C3
Master 1
Slave
Famiglia
1
Famiglia
2
OP3
OP2
A
OP1
OP4
OP6
2
2
2
2
C1
110-230 Vca
110-230
Vca
2
C2
OP5
2
2
2
2
2
(1)
C3
Slave
OP3
2
2
110-230
Vca
2
(1)
C3
Slave
OP3
2
2
110-230
Vca
2
(1)
B
C3
Master 2
Slave
OP3
OP2
2
2
2
110-230
Vca
2
(1)
C3
Slave
OP3
2
2
110-230
Vca
2
(1)
C3
Slave
OP3
2
2
110-230
Vca
2
(1)
(1) Per le confi gurazioni dei ponticelli e dei dip-switch vedere par. 7.3 e 7.4
5.2.1. DISTANZE MASSIME TRA I DISPOSITIVI
Impianto base con 2 videocitofoni e distributore
Tipo di cavo
Tratta
Cavo 2Voice
SYT1
(Ø 0,8mm)
Cavo 1mm
2
West Pen
D980
Cavo singolo
1 mm
2
Doppino telefonico
Ø 0,6 mm senza guaina
CAT5 / CAT6
A - videocitofono più distante 150m 130m 130m 100m 100m 60m
C2 – videocitofono più distante - 50m - 30m 40m 15m
D – videocitofono più distante 50m 50m 50m - - -
C1 – C2 0,5m 0,5m 0,5m 0,5m 0,5m 0,5m
A - OP1 20m 10m (*) 20m 20m 10m 10m
A - OP4 50m 50m (*) 50m 50m 50m 30m
A - OP5 20m 10m (*) 20m 20m 10m 10m
A - OP6 20m 10m (*) 20m 20m 10m 10m
B - OP2 20m 30m (*) 30m 30m 30m 10m
OP3 - C3 20m 20m 20m 20m 10m 10m
(*) Il cavo SYT1 contiene al suo interno 2 coppie di fi li; utilizzandole entrambe è possibile raggiungere la distanza di 20 m.
Impianto fi no a 8 videocitofoni e distributore
Tipo di cavo
Tratta
Cavo 2Voice
SYT1
(Ø 0,8mm)
Cavo 1mm
2
West Pen
D980
Cavo singolo
1 mm
2
Doppino telefonico
Ø 0,6 mm senza guaina
CAT5 / CAT6
A - videocitofono più distante 150m 100m 130m 100m 100m 60m
C2 – videocitofono più distante - 40m - - 15m 15m
D – videocitofono più distante 50m - 50m 30m - -
C1 – C2 0,5m 0,5m 0,5m 0,5m 0,5m 0,5m
A - OP1 20m 10m (*) 20m 20m 10m 10m
A - OP4 50m 50m (*) 50m 50m 50m 30m
A - OP5 20m 10m (*) 20m 20m 10m 10m
A - OP6 20m 10m (*) 20m 20m 10m 10m
B - OP2 20m 30m (*) 30m 30m 30m 10m
OP3 - C3 20m 20m 20m 20m 10m 10m
(*) Il cavo SYT1 contiene al suo interno 2 coppie di fi li; utilizzandole entrambe è possibile raggiungere la distanza di 20 m.
