7.1. CARATTERISTICHE
2
3
1 9 10
JP1 JP2
6 5 878
4

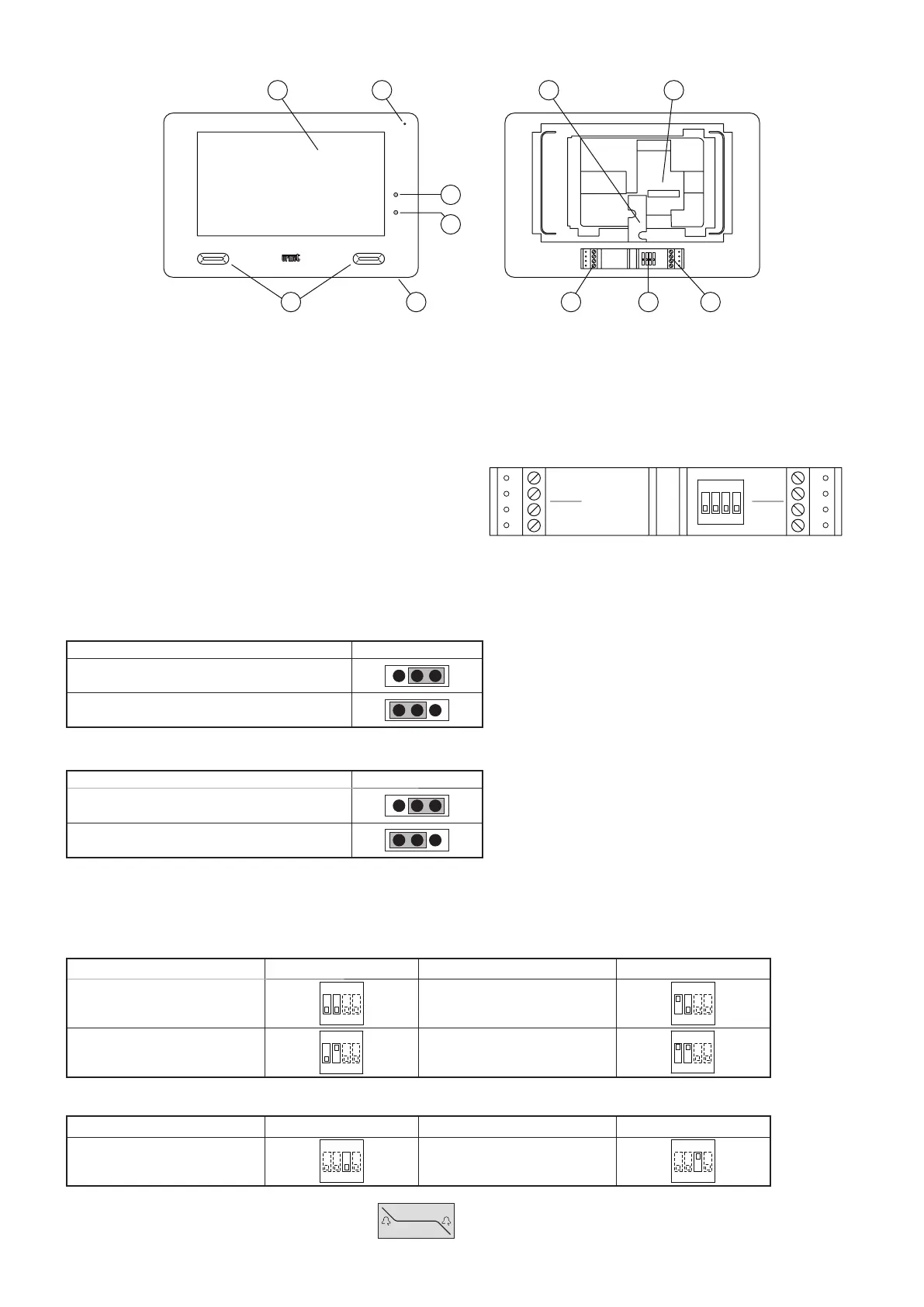

1. Display touchscreen 7'' 6. Altoparlanti
2. Microfono 7. Dip-switch di confi gurazione
3. Led rosso di segnalazione mute attivo 8. Morsettiere di collegamento
4. Led blu di conferma comando Yokis inviato 9. Passaggio per cavi
5. Pulsante ON/OFF 10. Ponticelli di confi gurazione
7.2. DESCRIZIONE DEI MORSETTI
K, Z: Uscita per il collegamento di suonerie opzionali (OP2)
POW: Ingresso tensione di alimentazione da alimentatore locale
LINE IN: Ingresso Linea Bus
LINE OUT: Uscita Linea Bus
K
Z
POW
LINE
IN
LINE
OUT
21 43
ON
7.3 CONFIGURAZIONE PONTICELLI (JP1 E JP2)
Sul videocitofono sono presenti 2 ponticelli:
JP1, che permette di alimentare il videocitofono ”Slave” dalla Linea Bus oppure attraverso un alimentatore locale Sch. 1722/22 (vedere par.
“Schema a blocchi di collegamento”);
JP1
Alimentazione da linea Bus (default)
Alimentazione da alimentatore locale
JP2, che permette di inserire la terminazione di linea. È necessario attivare la terminazione di linea sul videocitofono collegato alla fi ne di una
linea che non riparta con una nuova tratta dai morsetti LINE OUT.
JP2
Terminazione non inserita
Terminazione inserita (default)
7.4 CONFIGURAZIONE DIP-SWITCH
7.4.1 Codice del videocitofono
Qualora si desideri installare dei videocitofoni “Slave” è necessario impostare su ogni posto interno il relativo codice tramite i dip-switch 1 e 2.
Tipologia di videocitofono Posizione dip-switch Tipologia di videocitofono Posizione dip-switch
Videocitofono “Master”
21 43
ON
Videocitofono “Slave” n° 1
21 43
ON
Videocitofono “Slave” n° 2
21 43
ON
Videocitofono “Slave” n° 3
21 43
ON
7.4.2 Associazione pulsante di chiamata a videocitofono
Posizione dip-switch Posizione dip-switch
Videocitofono associato al
pulsante di chiamata 1
21 43
ON
Videocitofono associato al
pulsante di chiamata 2
21 43
ON
Pulsante di chiamata 1
→
Pulsante di chiamata 2
←
•
•
