DS1722-081D
65
8.2. BESCHRIJVING VAN DE KLEMMEN
Voedingsapparaat systeemvideo Ref. 1722/21
]
PRIM Ingang voedingsspanning net 110-230 Vca
GND
}
Uitgang voedingsspanning
+V
Zelfi nductiemodule Ref. 1722/112
GND
}
Ingang voedingsspanning
33V
]
LINE1 BUS-lijn 1
]
LINE2 BUS-lijn 2

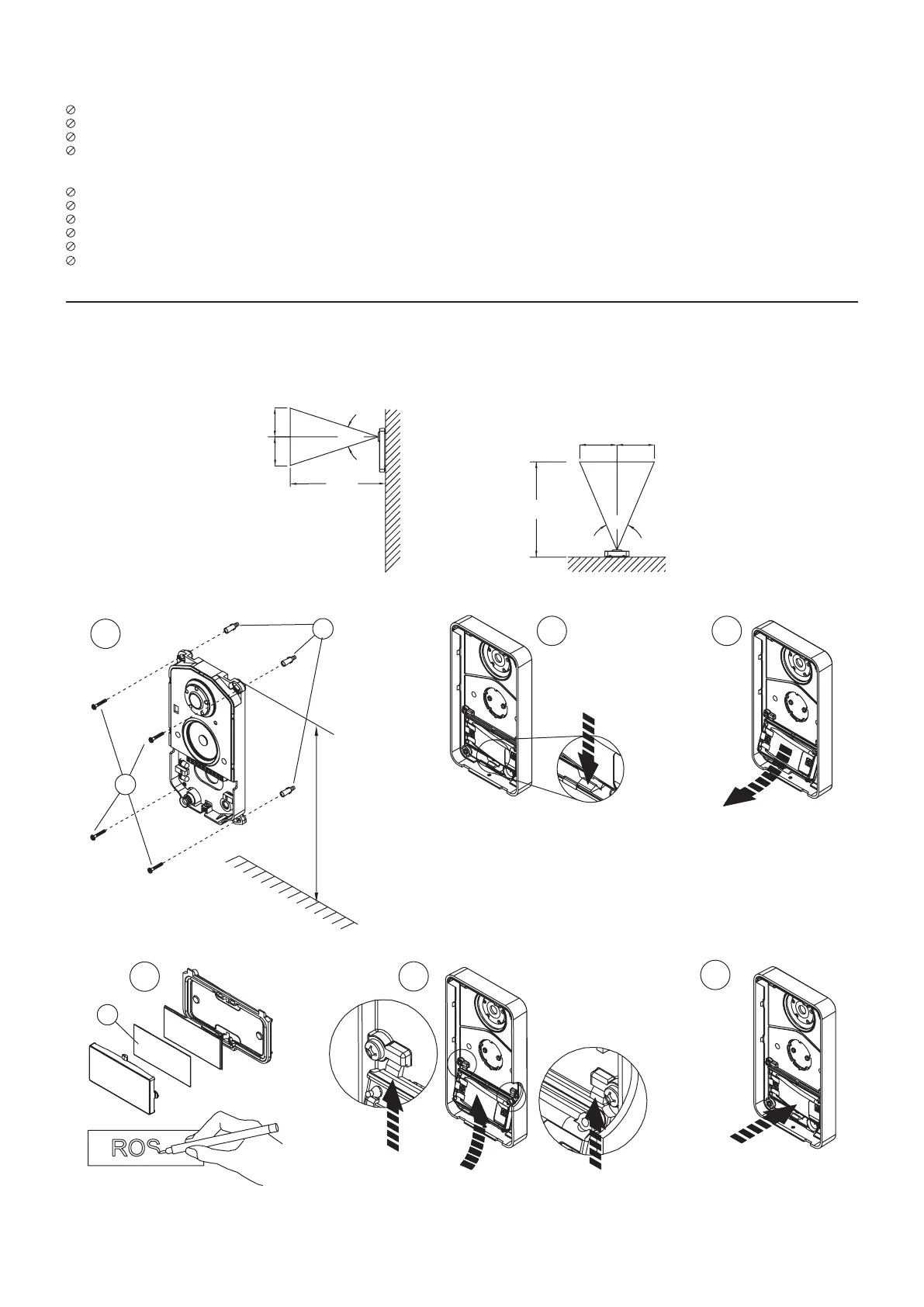

9. INSTALLATIE VAN HET OPROEPPANEEL
Installeer de deurplaat op de aangegeven hoogte en controleer of de persoon door de bewakingscamera wordt opgenomen;
Sluit de draden aan op het klemmenbord;
Plaats de naamkaartjes op het uitneembaar frontpaneel;
Voer de programmeringen uit;
Het geluidsniveau afstellen;
Sluit het deurpaneel met de metalen afdekplaat.
0,33 m
0,33 m
1,0 m
0,43 m 0,43 m
1,0 m
36°
46°
Verticaal opnamebereik Horizontaal opnamebereik
1,55÷1,60m(*)
A3
A2
1
5
CLICK
6
3
A5
4
2
•
•
•
•
•
•
(*) 1,30 m gemeten vanaf de grond is de voorgeschreven hoogte overeenkomstig
de richtlijn inzake personen met een handicap (voor Frankrijk is deze momenteel
vastgelegd in de Wet 2005-102 d.d. 11/02/2005, in het Wetsbesluit 2006-555 d.d.
17/05/2006 en navolgende wijzigingen d.d. 1/08/2006, d.d. 26/02/2007 en d.d.
21/03/2007).
