DS1722-081D
9

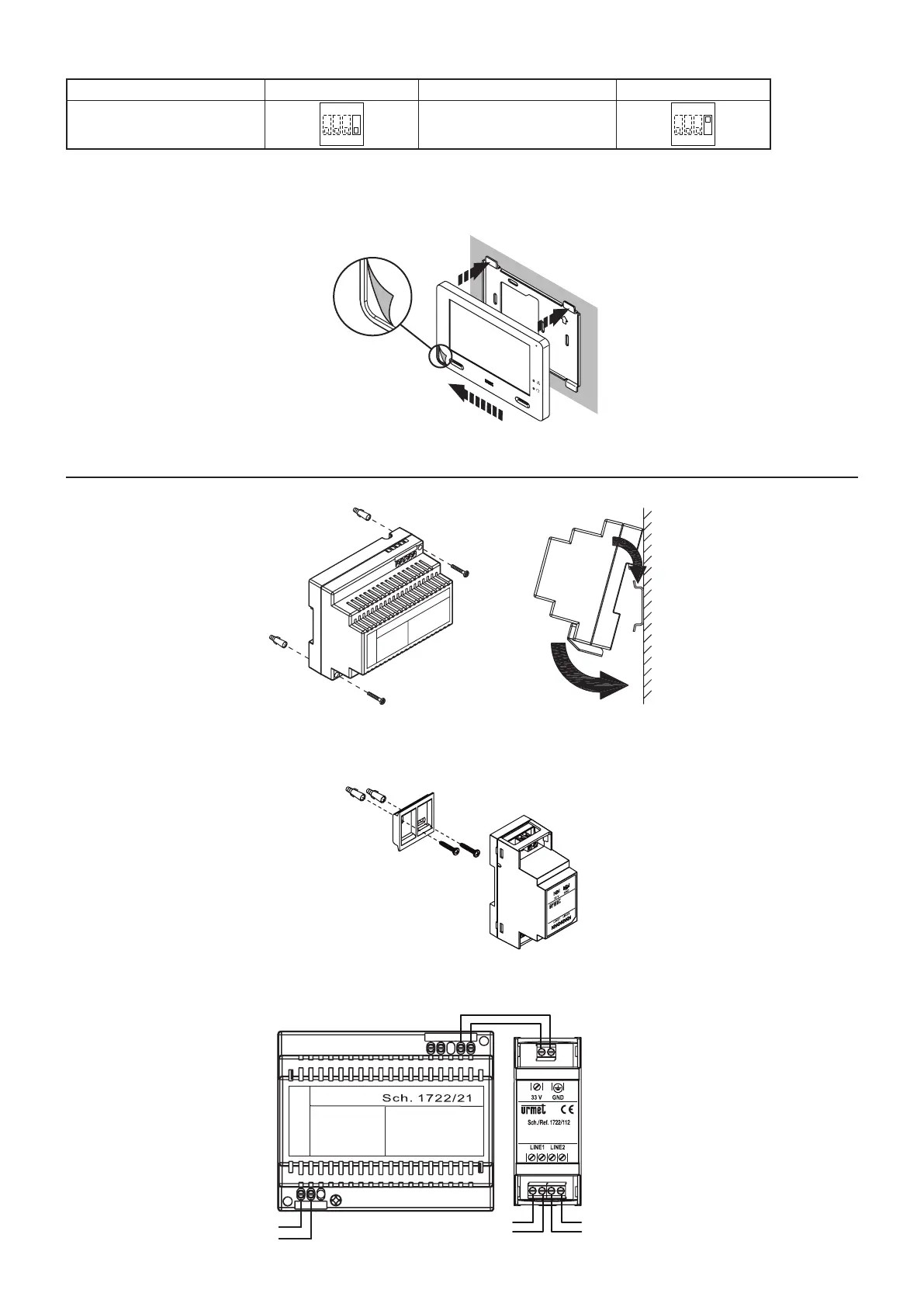

7.4.3 Tipologia di impianto
Posizione dip-switch Posizione dip-switch
Impianto monofamiliare
21 43
ON
Impianto bifamiliare
21 43
ON
7.5 COMPLETAMENTO DELL’INSTALLAZIONE
Appoggiare il videocitofono alla staffa nelle sedi dedicate e bloccarlo spostandolo verso sinistra
Rimuovere la pellicola trasparente che protegge il display del videocitofono.
8. INSTALLAZIONE DELL’ALIMENTATORE DI SISTEMA
L’alimentatore deve essere installato all’interno di un quadro elettrico oppure di un armadietto.
1
2
Installazione ad appoggio parete Installazione su barra DIN (6 moduli da 18 mm)
Il modulo induttanza elettronica può essere fi ssato a parete tramite la staffa fornita a corredo oppure fi ssato su barra DIN (2 moduli da 18 mm).
Il modulo induttanza elettronica deve essere installato nello stesso quadro elettrico dell’alimentatore.
8.1. COLLEGAMENTO DELL’ALIMENTATORE VIDEO DI SISTEMA
Ai videocitofoni Alla postazione di chiamata
Alimentazione
110-230Vca
GNDGND +V +V
PRIM
•
•
