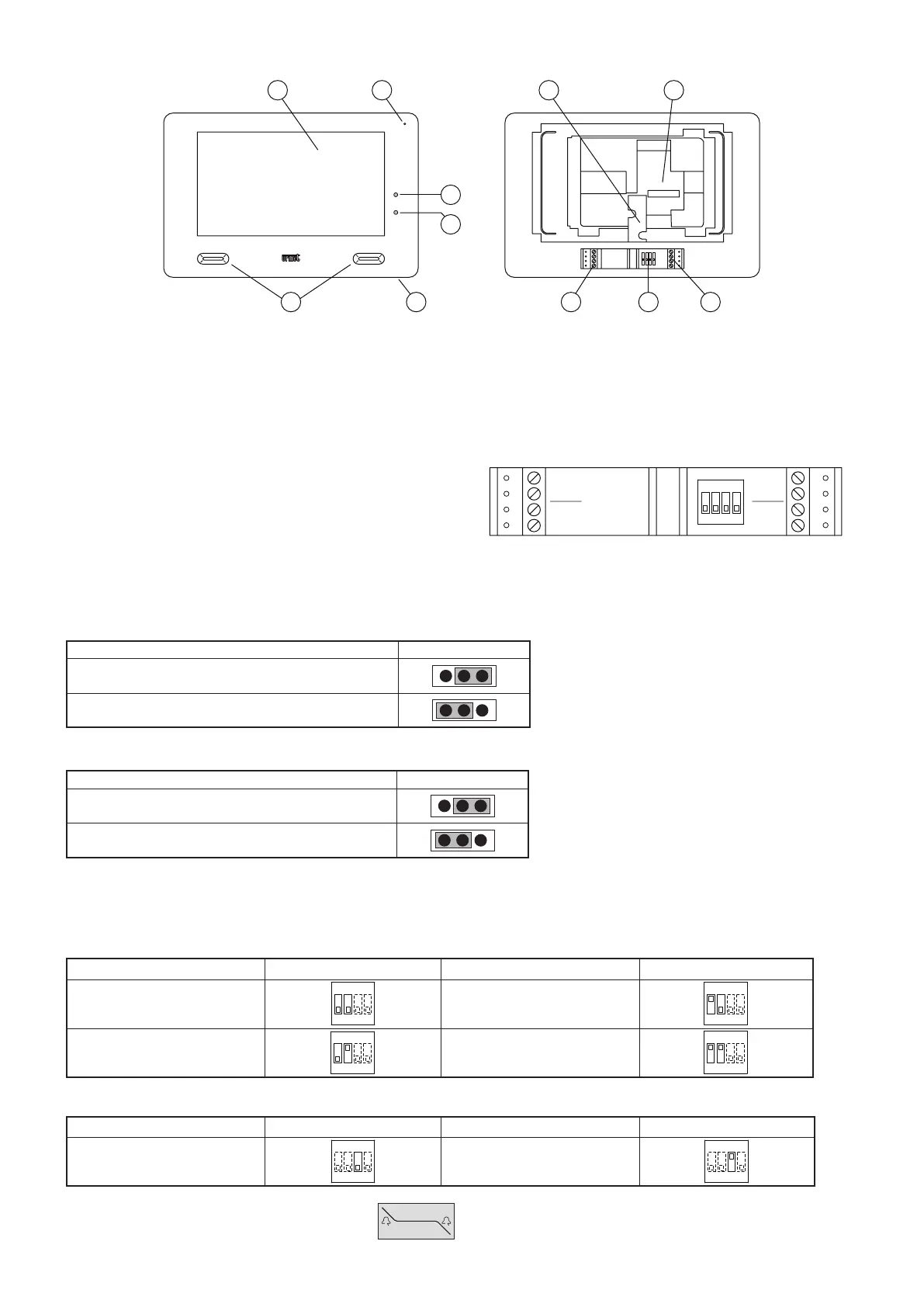

7.1. CARACTERÍSTICAS
2
3
1 9 10
JP1 JP2
6 5 878
4
1. Pantalla táctil 7” 6. Altavoces
2. Micrófono 7. Interruptores dip de confi guración
3. Indicador rojo led mute activo 8. Terminales de conexión
4. Led azul de confi rmación de mando Yokis enviado 9. Conductos de cables
5. Botón ON/OFF 10. Puentes de confi guración
7.2. DESCRIPCIÓN DE LOS BORNES
K, Z: Salida para la conexión de timbres adicionales (OP2)
POW: Entrada de tensión de alimentación desde el alimentador
local
LINE IN: Entrada Línea Bus
LINE OUT: Salida Línea Bus
K
Z
POW
LINE
IN
LINE
OUT
21 43
ON
7.3 CONFIGURACIÓN DE PUENTES (JP1 Y JP2)
Hay 2 puentes en el videointerfono:
JP1, permite alimentar el videointerfono «Slave» de la línea Bus o a través de un alimentador local Ref. 1722/22 (ver sección «diagrama de
bloque de conexión»);
JP1
Fuente de alimentación de línea de Bus (por defecto)
Fuente de alimentación local
JP2, que permite introducir la terminación de línea. Debe activar la terminación de la línea en el videointerfono conectado al fi nal de una línea
que no comparte con una nueva sección de los terminales LINE OUT.
JP2
Extremo desactivado
Extremo activado (predeterminado)
7.4 CONFIGURACIÓN DEL INTERRUPTOR DIP
7.4.1 Código del videointerfono
Para instalar videointerfonos “Slave” es necesario confi gurar en cada aparato interior la dirección correspondiente a través de los interruptores dip.
Tipo de video citófono Posición del interruptor dip Tipo de video citófono Posición del interruptor dip
Videointerf
o
no “Master”
21 43
ON
Videointerf
o
no “Slave” nº 1
21 43
ON
Videointerf
o
no “Slave” nº 2
21 43
ON
Videointerf
o
no “Slave” nº 3
21 43
ON
7.4.2 Vinculación de los botones de llamada al videointerfono
Posición del interruptor dip Posición del interruptor dip
Videointerf
o
no asociado al botón
de llamada 1
21 43
ON
Videointerf
o
no asociado al botón
de llamada 2
21 43
ON
Botón de llamada 1
→
Botón de llamada 2
←
•
•
To Next Page
