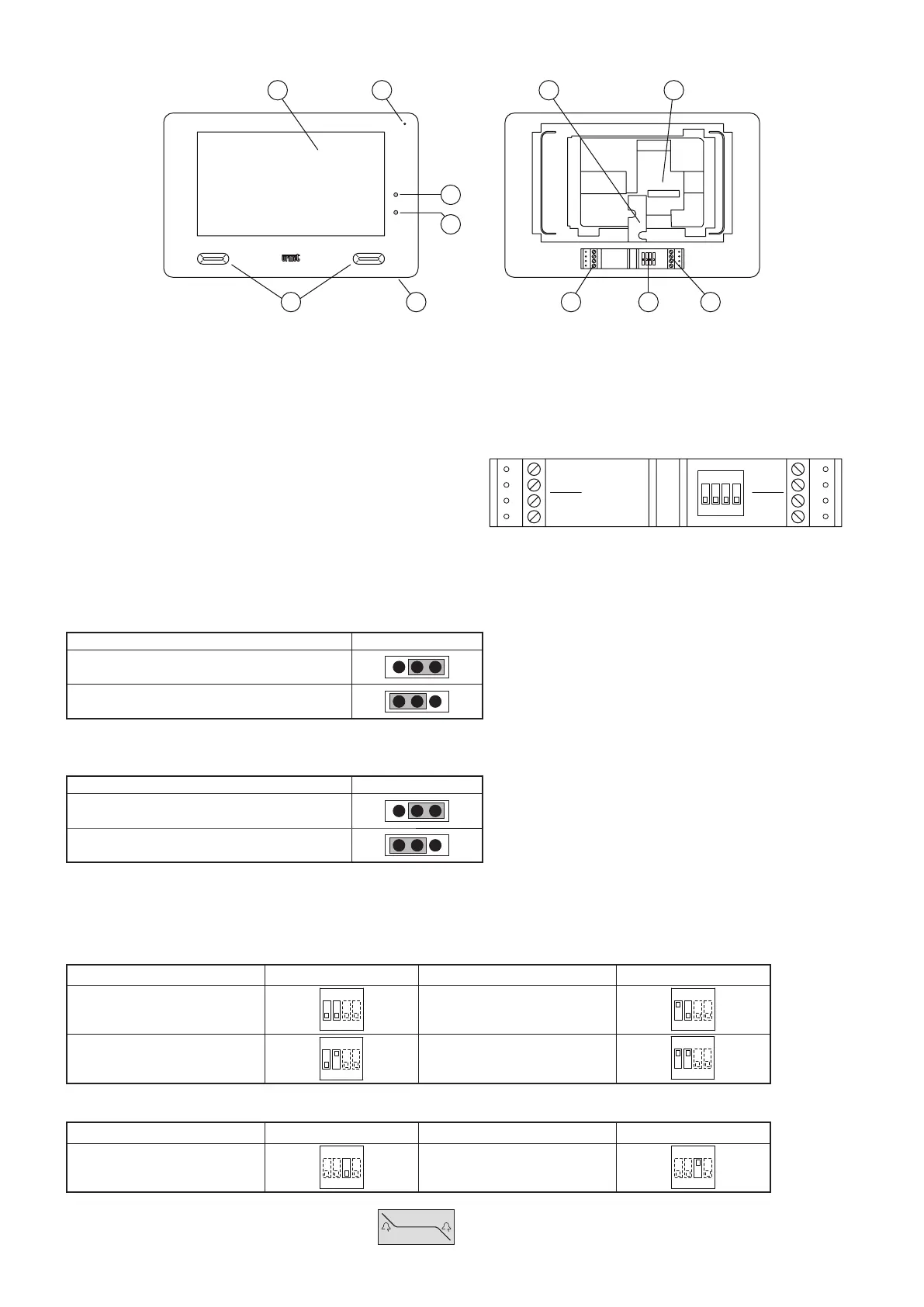

7.1. EIGENSCHAFTEN
2
3
1 9 10
JP1 JP2
6 5 878
4
1. 7”-Touchscreen-Display 6. Lautsprecher
2. Mikrofon 7. Konfi gurations-Dip-Switch
3. Rote Stummschaltungs-LED aktiv 8. Anschlussklemmen
4. Blaue Bestätigungs-LED Yokis-Befehl gesendet 9. Durchlass für Kabel
5. Taste EIN/AUS 10. Konfi gurationsbrücken
7.2. BESCHREIBUNG DER KLEMMEN
K, Z: Ausgang für den Anschluss von Zusatzläutwerken (OP2)
POW: Eingangsversorgungsspannung vom lokalen Netzteil
LINE IN: Eingang Busleitung
LINE OUT: Ausgang Busleitung
K
Z
POW
LINE
IN
LINE
OUT
21 43
ON
7.3 KONFIGURATION BRÜCKEN (JP1 UND JP2)
Auf der Videosprechanlage sind zwei Brücken vorhanden:
JP1, die die Stromversorgung der Videosprechanlage “Slave” durch die Busleitung oder über eine lokale Stromversorgung BN 1722/22
(siehe Abs. “Anschlussblockschema”) erlaubt;
JP1
Versorgung durch Busleitung (standardmäßig)
Versorgung durch lokale Stromversorgung
JP2, die die Einschaltung des Leitungsabschlusses erlaubt. Die Aktivierung des Leitungsabschlusses auf der angeschlossenen
Videosprechanlage bis zum Ende einer Leitung, die nicht erneut mit einer neuen Strecke von den Klemmen LINE OUT startet, ist
erforderlich.
JP2
Nicht eingefügtes Leitungsende
Eingefügtes Leitungsende (Standard)
7.4 KONFIGURATION DIP-SWITCH
7.4.1 Code der Videoanlage
Sollte die Absicht bestehen, weitere “Slave”-Videoanlagen zu installieren, muss auf jeder Innenstelle die jeweilige Adresse mittels Dip-Switch
eingegeben werden.
Videosprechanlagenart Dip-Switch-Position Videosprechanlagenart Dip-Switch-Position
“Master”-Videoanlage
21 43
ON
“Slave”-Videoanlage Nr. 1
21 43
ON
“Slave”-Videoanlage Nr. 2
21 43
ON
“Slave”-Videoanlage Nr. 3
21 43
ON
7.4.2 Zuordnung Ruftaste zu Videosprechanlage
Dip-Switch-Position Dip-Switch-Position
Der Ruftaste 1 zugeordnete
Videosprechanlage
21 43
ON
Der Ruftaste 2 zugeordnete
Videosprechanlage
21 43
ON
Ruftaste 1
→
Ruftaste 2
←
•
•
