ESPAÑOL
34

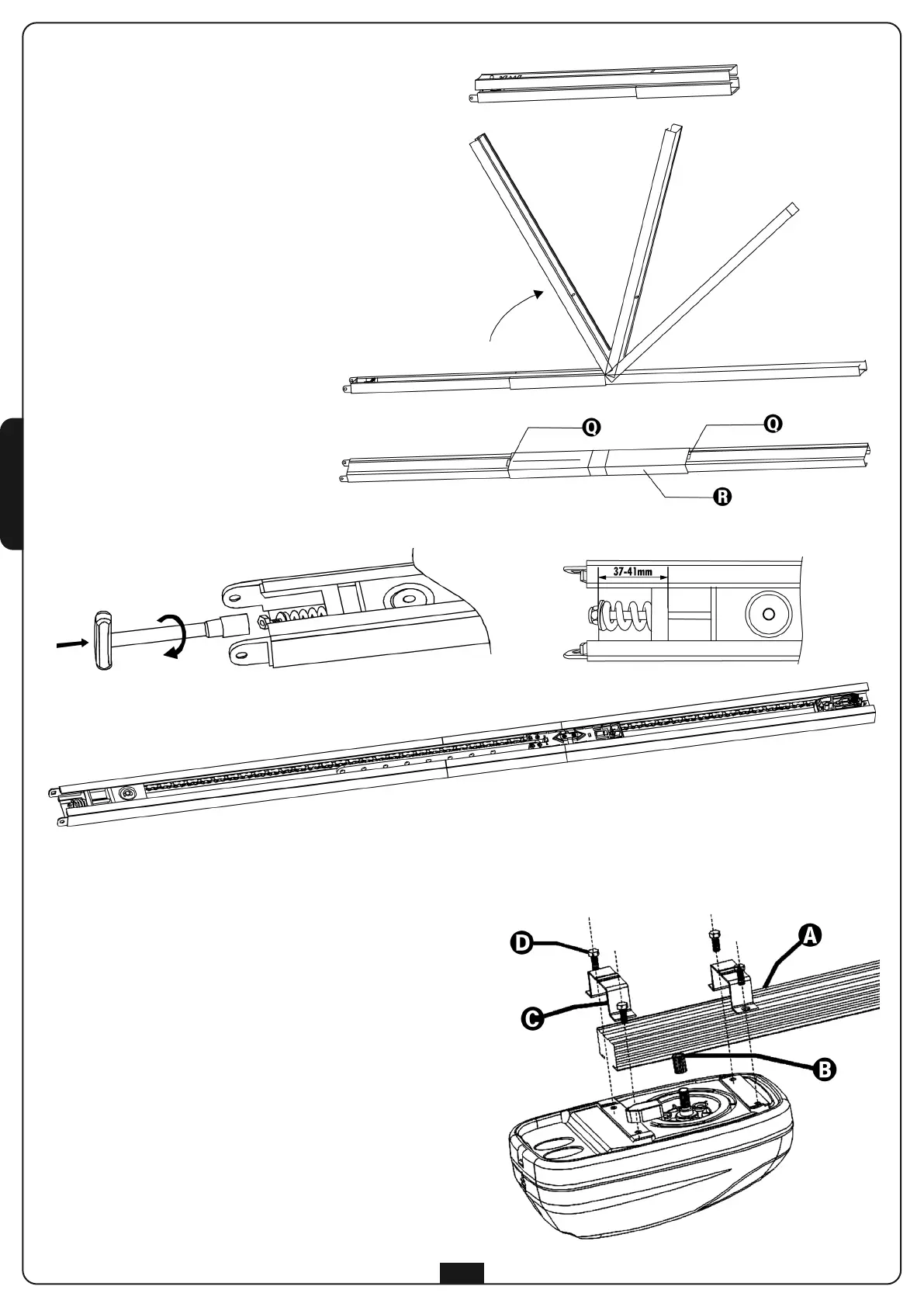

MONTAJE DEL PERFIL GUÍA
1. Extraiga el perfil de la caja de cartón y
verifique su integridad.
2. Abra el perfil como se indica en la figura
siguiente.
3. Una vez extendido el perfil haga deslizar
el perfil de empalme R hasta la posición
límite indicada por dos perforaciones
Q sobre el perfil guardacadena.
4. Regule la tensión de la cadena actuando
sobre el tornillo de cabeza hexagonal
con una llave de 10 mm: enrosque la
tuerca hasta que la cadena se encuentre
suficientemente tensa
ATENCIÓN: asegurarse de que el
carrito de remolque deslice libremente
en toda la longitud de la guía. Elimine
eventuales roces antes de proceder con
las siguientes fase de montaje.
MONTAJE DEL MOTOR SOBRE EL PERFIL
1. Inserte el adaptador entre el árbol y el piñón sobre el
árbol del motor.
2. Coloque el perfil A sobre el motor: el adaptador B entre
el árbol y el piñón debe insertarse en el lugar adecuado
sobre el perfil. Verifique que el perfil entre a tope sobre
el motor.
3. Posicione los dos soportes omega C sobre el perfil en
correspondencia de las perforaciones sobre la base del
motor.
4. Fije los dos soportes omega los tornillos autorroscantes
6 x 15 incluidos D.
En caso de problemas de espacio, el motor
puede girarse de 90°
