ITALIANO
5
INSTALLAZIONE
2.1 Smontare il sistema di chiusura della porta.
2
.2 Misurare l'esatta metà della porta e tracciare dei punti di
riferimento sulla traversa superiore e sul soffitto per facilitare
il posizionamento del profilato guida.

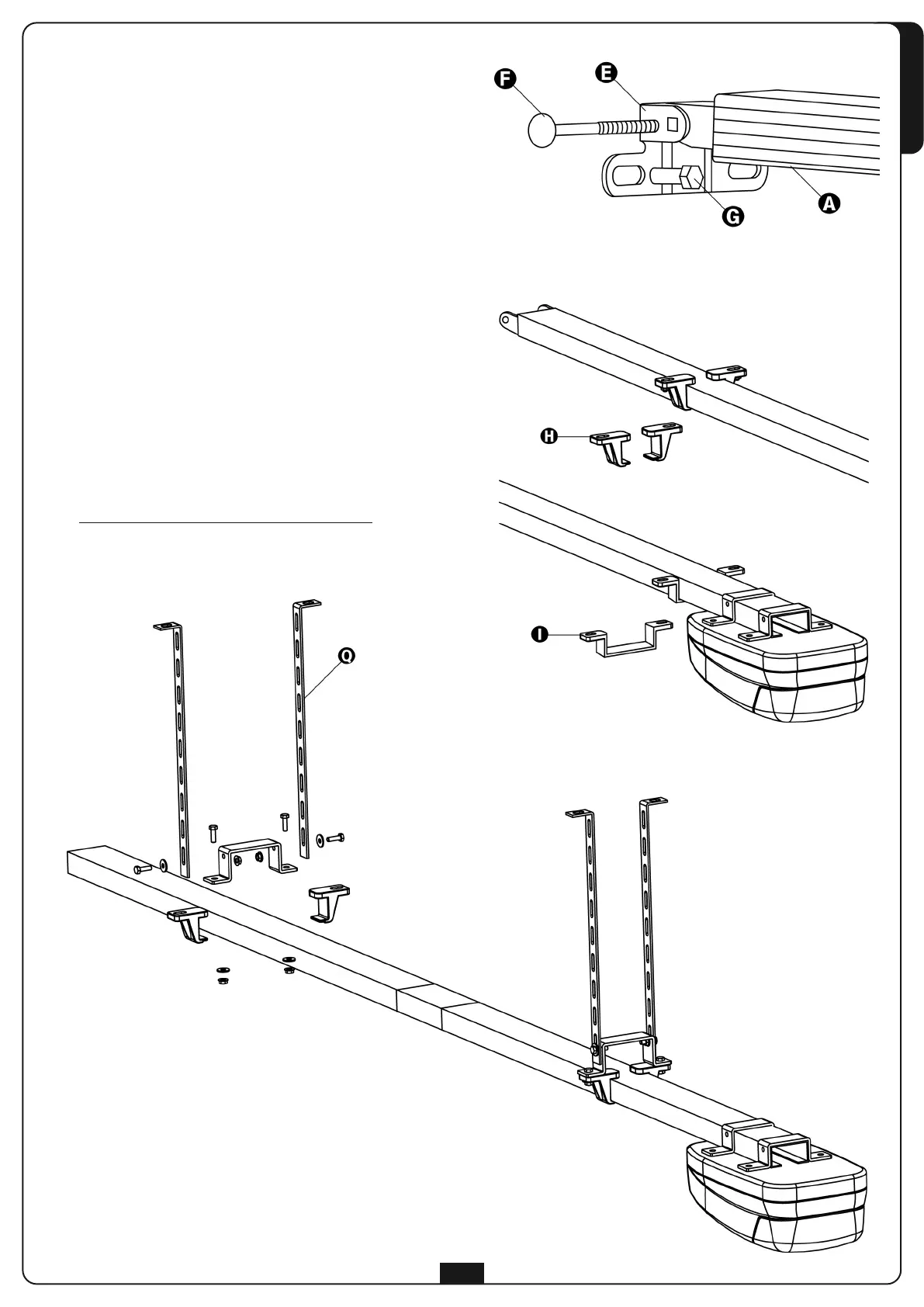

2.3 Ancorare la staffa E alla traversa superiore della porta con
dei tasselli G adatti al tipo di parete (ø minimo 8 mm).
2.4 Agganciare il profilato A alla staffa utilizzando la vite F a testa
tonda 6x80 in dotazione, con il relativo dado autobloccante.
2.5 Montare i due supporti di fissaggio H sul profilato, posizionandoli
a circa 1 m dalla staffa E
2.6 Montare la staffa I sul profilato, posizionandola vicino al
motore (circa 5 cm)
2.7 Seguendo i riferimenti precedentemente tracciati sul soffitto
individuare i punti di fissaggio per i supporti H e la staffa I;
forare e utilizzando dei tasselli adatti al tipo di soffitto
(ø minimo 8 mm) ancorare l'automazione.
2.8 Nel caso in cui sia necessario adattare l'automazione in altezza
utilizzare le apposite barre forate Q (accessorio codice 163203).
Montare le le barre come riportato in figura sotto
.
 ATTENZIONE: la distanza massima tra profilato
e soffitto non deve superare 300 mm
