V2 AZIMUT - Ligações Eléctricas

PORTUGUÊS
2.9 Só para portas basculantes de mola
Fixar a chapa de arrasto I na parte superior da porta
respeitando as referências precedentemente marcadas.
Unir a barra furada L e o braço curvo M utilizando 2
parafusos com porca 6x15. Unir o braço curvo M e a chapa
de arrasto I utilizando o pino cilíndrico com a própria
cavilha.
3. Só para portas basculantes com contrapesos
Fixar o braço em arco 162504 na parte superior da porta
seguindo as referência precedentemente marcadas.
As duas chapas de ancoragem (inferior e superior) do
arco 162504 devem estar no mesmo plano, caso contrario
acrescentar umas cunhas.
Ligar a barra furada L com a barra furada do braço em
arco utilizando 2 parafusos com porcas 6x15.
LIGAÇÕES ELÉCTRICAS
O quadro de comandos no interior de AZIMUT já está cablado.
Basta inserir a ficha de cabo na tomada de corrente para proceder
com a programação dos parâmetros de funcionamento.

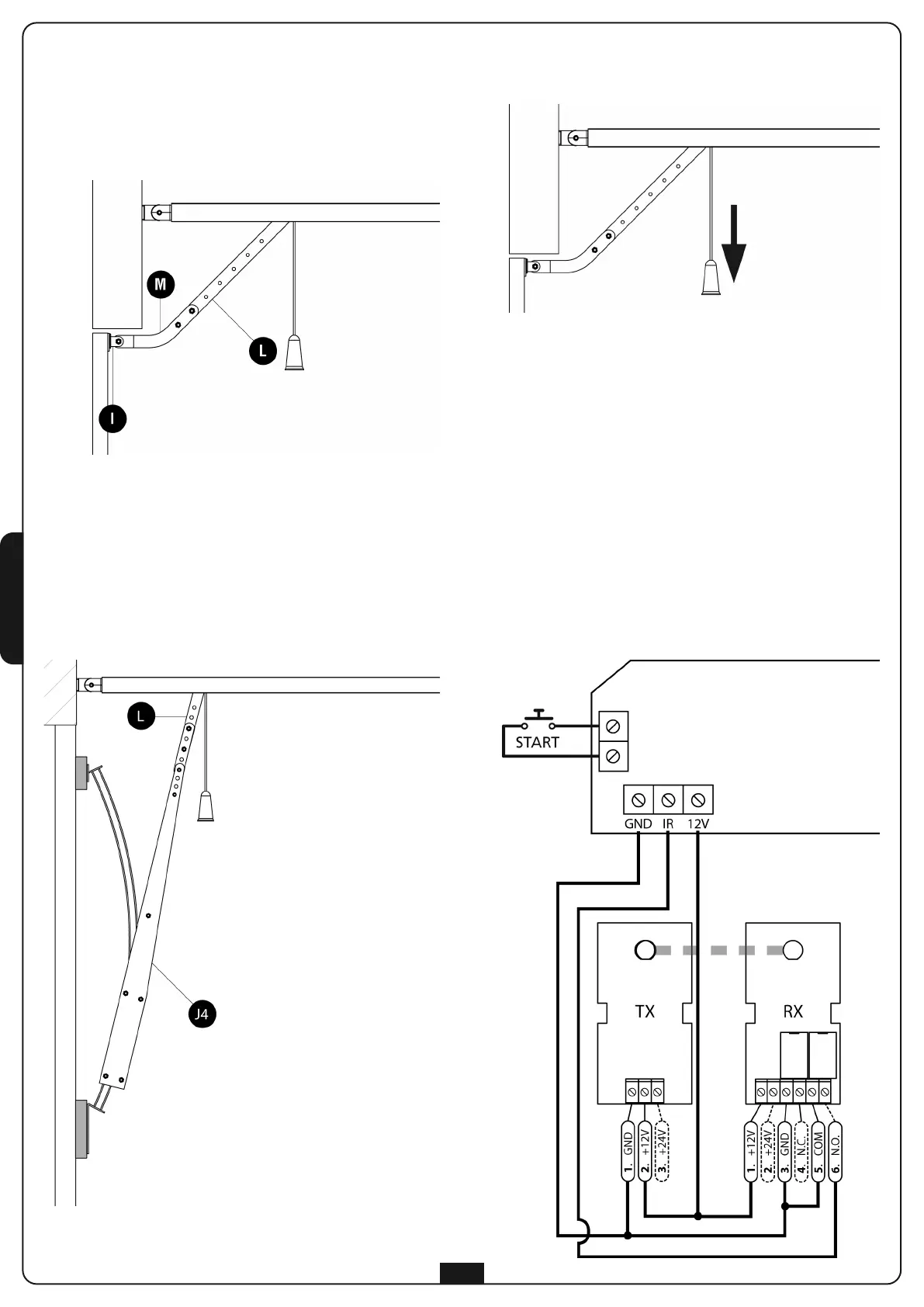

Para a ligação das células fotoeléctricas e do botão de START
seguir o esquema indicado abaixo:
DESBLOQUEIO DA AUTOMAÇÃO
Para desbloquear a automação pelo lado de dentro é suficiente
puxar a pega para baixo.
 ATENÇÃO: não utilizar o punho para abrir a porta.
É proibido pendurar objectos na corda de desbloqueio.
Para desbloquear a automação pelo lado de fora instalar o kit de
desbloqueio, acessório código 162518.
