V2 AZIMUT Instruction Manual

ESPAÑOL
35
INSTALACIÓN
2.1 Desmonte el sistema de cierre de la puerta.
2
.2 Mida la mitad exacta de la puerta y trace los puntos de referencia
sobre la transversal superior y sobre el techo para facilitar el
posicionamiento del perfil guía.

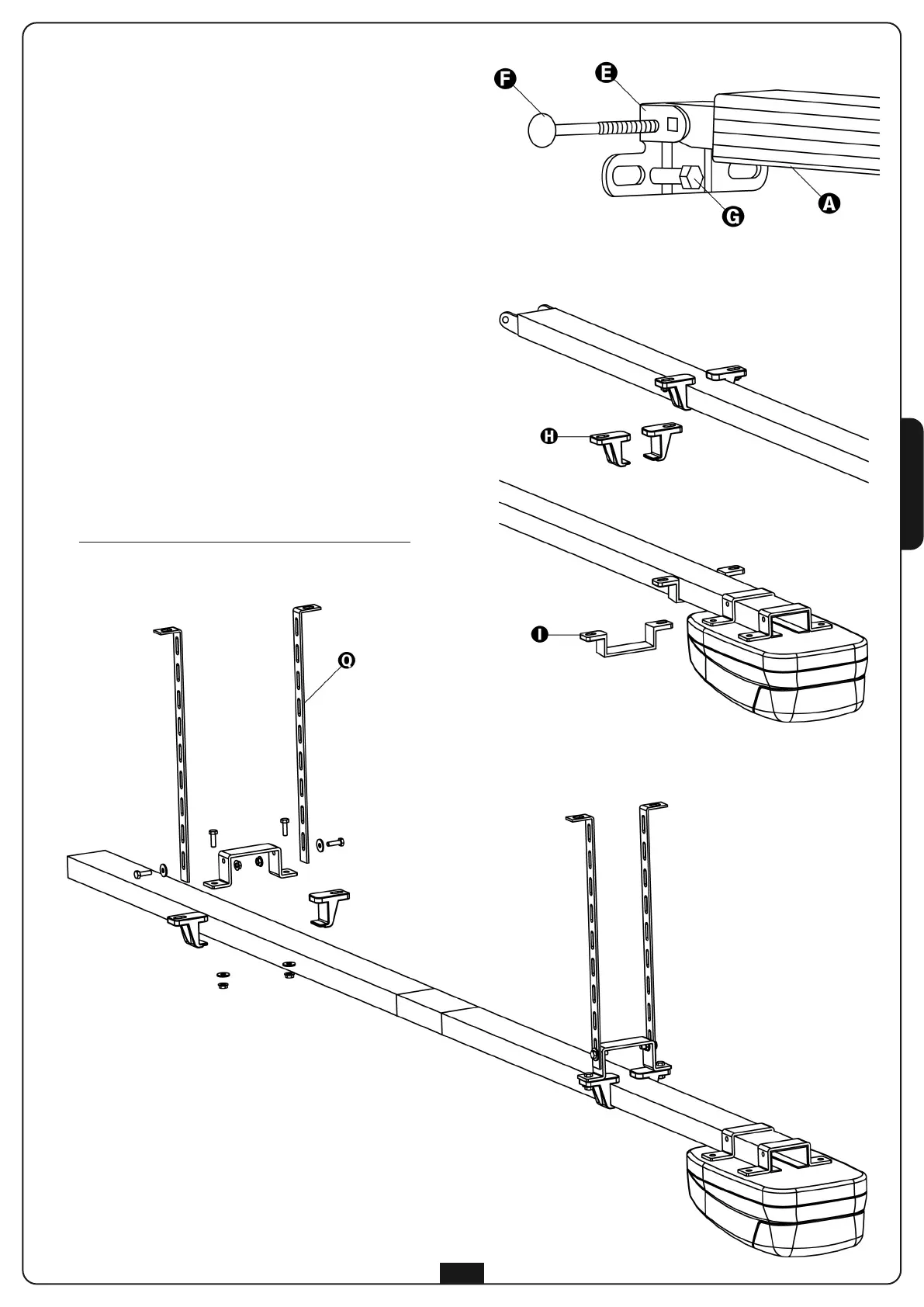

2.3 Ancle el soporte E a la transversal superior de la puerta con los
tacos G adecuados al tipo de pared (ø mínimo 8 mm).
2.4 Enganche el perfil A a la abrazadera utilizando el tornillo F de
cabeza redonda 6x80 que se suministra, con la correspondiente
t
uerca autobloqueante.
2.5 Monte los dos soportes de fijación H sobre el perfil, colocándolos a
aproximadamente un metro de la abrazadera E
2.6 Monte la abrazadera I sobre el perfil, posicionándola cerca del
motor (unos 5 cm)
2.7 Siguiendo las referencias anteriormente trazadas sobre el techo
localice los puntos de fijación para los soportes H y la abrazadera I;
haga un orificio y utilizando tacos adecuados para el tipo de techo
(ø mínimo 8) ancle la automatización.
2.8 En el caso de que sea necesario adaptar la automatización en altura
utilice las barras perforadas adecuadas Q (accesorio código 163203).
Monte las barras como se muestra en la figura de abajo
.
 ATENCIÓN: la distancia máxima entre el perfil y el techo no
debe superar los 300 mm
