VERIFICAÇÕES PRELIMINARES
Antes de proceder com a instalação de AZIMUT é fundamental
verificar os seguintes pontos:
• Verificar que a porta possa ser automatizada (verificar a
documentação da porta). Verificar ainda que a estrutura da
mesma seja sólida e adequada para ser automatizada.
•
Realizar a fixação do motor de forma estável utilizando
materiais idóneos.
• Efectuar, se necessário, o cálculo estrutural e anexá-lo à
documentação técnica.
• Verificar que a porta seja dotada de sistemas anti-queda
(independentes do sistema de suspensão).
•
Verificar que a porta seja funcional e segura.
• A porta deve-se abrir e fechar livremente sem nenhum ponto
de atrito.
• A porta deve ser adequadamente equilibrada quer antes,
quer depois da automatização: ao parar a porta em qualquer
posição, ela não deve mover-se; eventualmente, cabe regular
os contrapesos.
•
Aconselha-se instalar o motorredutor em correspondência com
o centro da porta, no máximo é permitido um afastamento
lateral de 100 mm, necessário para instalar o arco acessório
162504 (ver parágrafo 3 pág. 46).
• No caso em que a porta seja basculante, verificar que a
distância mínima entre o carril e a porta não seja inferior a
20 mm.

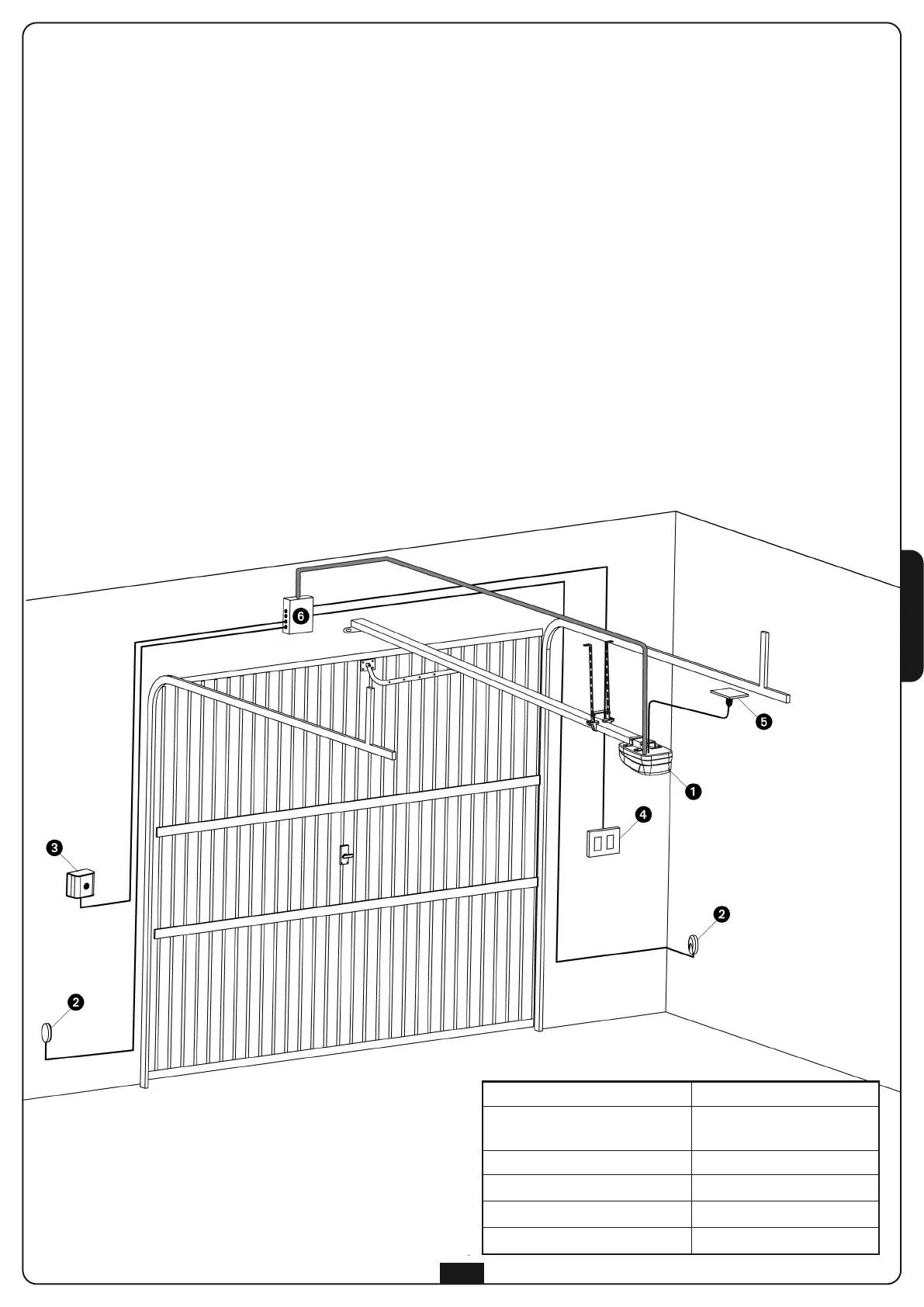

ESQUEMA DE INSTALAÇÃO
Actuador AZIMUT
cabo com ficha 2 x 0.75 mm
2
Células fotoeléctricas
cabo 4 x 0,5 mm
2
(RX)
cabo 2 x 0,5 mm
2
(TX)
Selector com chave
cabo 3 x 0.5 mm
2
Quadro de botões interno
cabo 3 x 0,5 mm
2
Tomada Schuco
-
Caixa de derivação
-
