NEDERLANDS
64

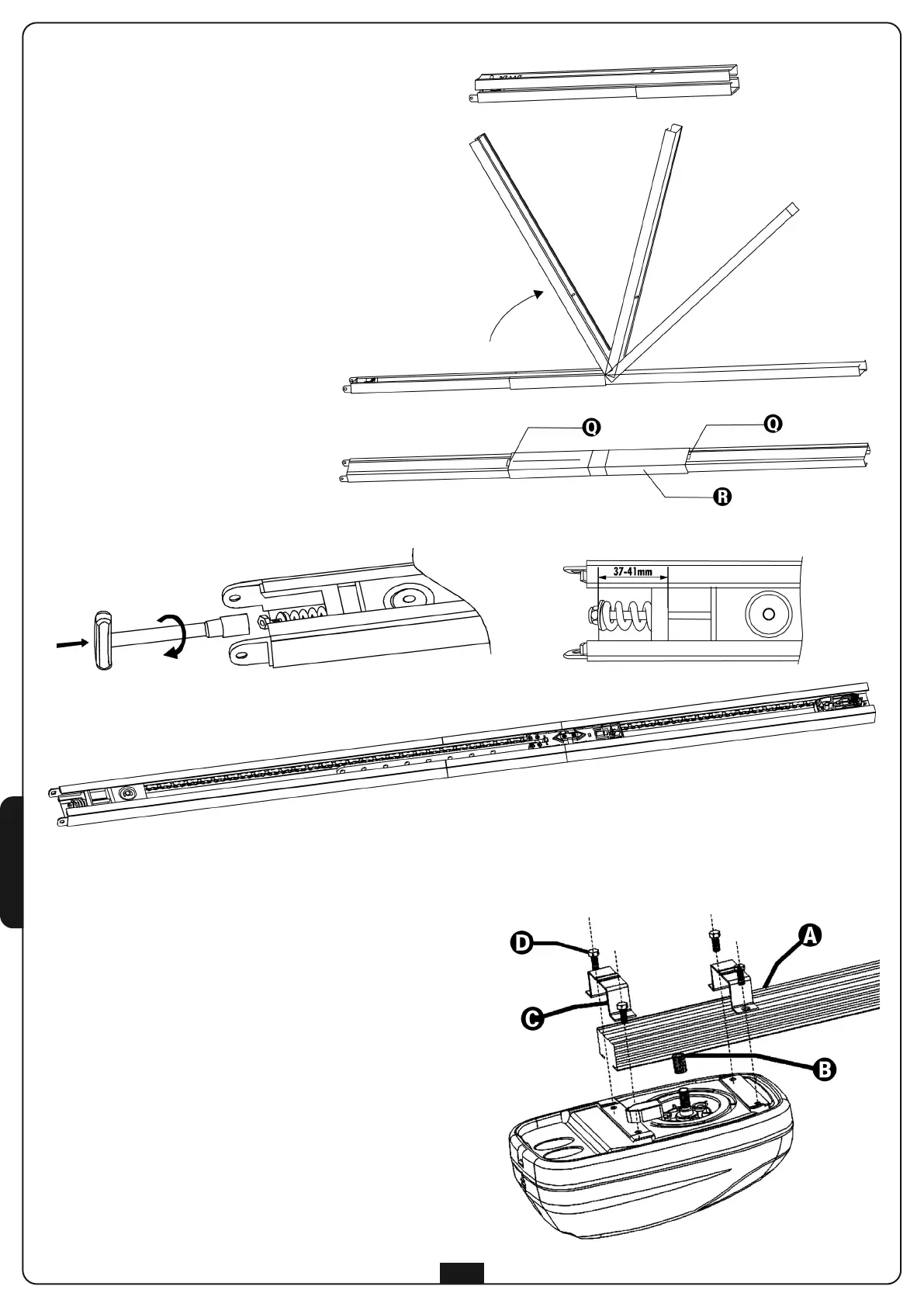

MONTAGE VAN DE MOTOR O HET PROFIEL
1. Steek de as-/tandwieladapter in de motoras.
2. Breng het profiel A in positie op de motor: de
as-/tandwieladapter B moet vastgekoppeld worden in
de betreffende zitting op het profiel. Controleer of het
profiel in aanslag tegen de motor komt te rusten.
3. Breng de twee omegabeugels C in positie op het profiel
ter hoogte van de gaten op de basis van de motor.
4. Bevestig de omegabeugels met de bijgeleverde
zelftappende schroeven 6 x 15 (D).
Indien zich ruimteproblemen voordoen, kan de
motor 90° gedraaid gemonteerd worden.
MONTAGE VAN HET
G
ELEIDERPROFIEL
1. Trek het profiel uit de kartonverpakking
en controleer de intacte staat ervan.
2. Open het profiel zoals aangeduid wordt
in de volgende afbeelding.
3
. Is het profiel eenmaal gelegd, laat het
verbindingsprofiel R dan naar de uiterste
positie schuiven die aangeduid wordt
door de twee gaten Q op het
k
ettinggeleiderprofiel.
4. Regel de spanning van de ketting door
met een sleutel van 10 mm aan de
s
chroef met zeskante kop te draaien:
draai de schroef vaster of losser zodat
een afstand a tussen 15 en 18 mm
verkregen wordt, zoals de afbeelding
toont.
LET OP: Deblokkeer de
trekwagen en controleer of hij vrij over
de gehele lengte van de geleider loopt.
Neem de eventuele wrijving weg,
voordat u verder gaat met de
volgende montagefasen.
