FRANÇAIS
28

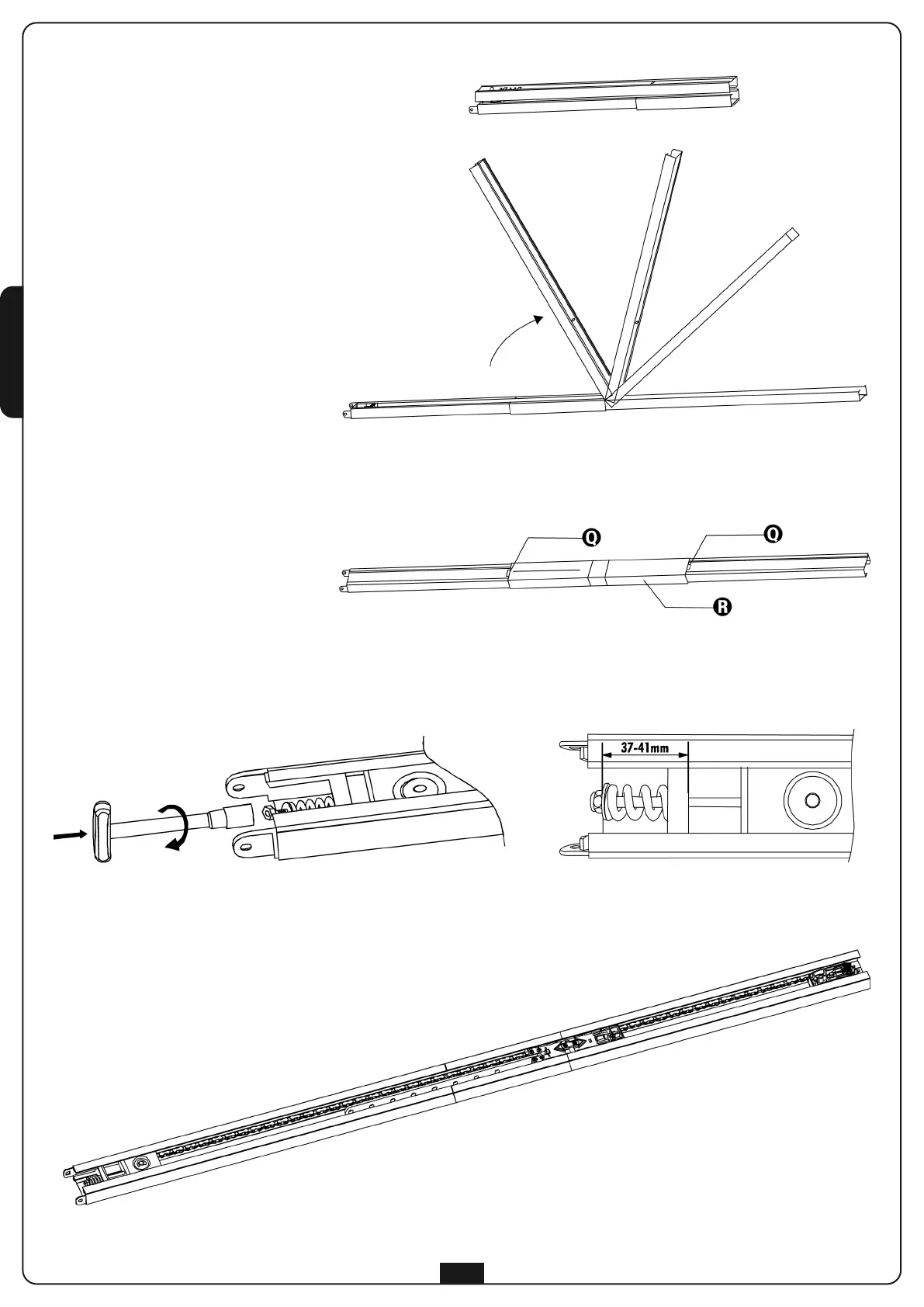

MONTAGE DU PROFILÉ DE
G
UIDAGE
1. Extraire le profilé de l'emballage en
carton et en vérifier l'intégrité.
2. Ouvrir le profilé comme indiqué dans la
figure qui suit.
3
. Une fois étendue le profilé faire
parcourir le profilé de jonction R jusqu'à
la position limite mise en évidence par
deux trous Q sur le profilé guide-chaîne.
4. Régler la tension de la chaîne en
intervenant sur la vis à tête hexagonale
à l'aide d'une clé de 10 mm: Visser le dé
j
usqu'à quand la chaîne reste
suffisamment tendue.
m ATTENTION: s'assurer que le
chariot d'entraînement glisse librement
en toute la longueur de la glissière.
Éliminer les frottements éventuels
avant de procéder avec les phases de
montage suivantes.
