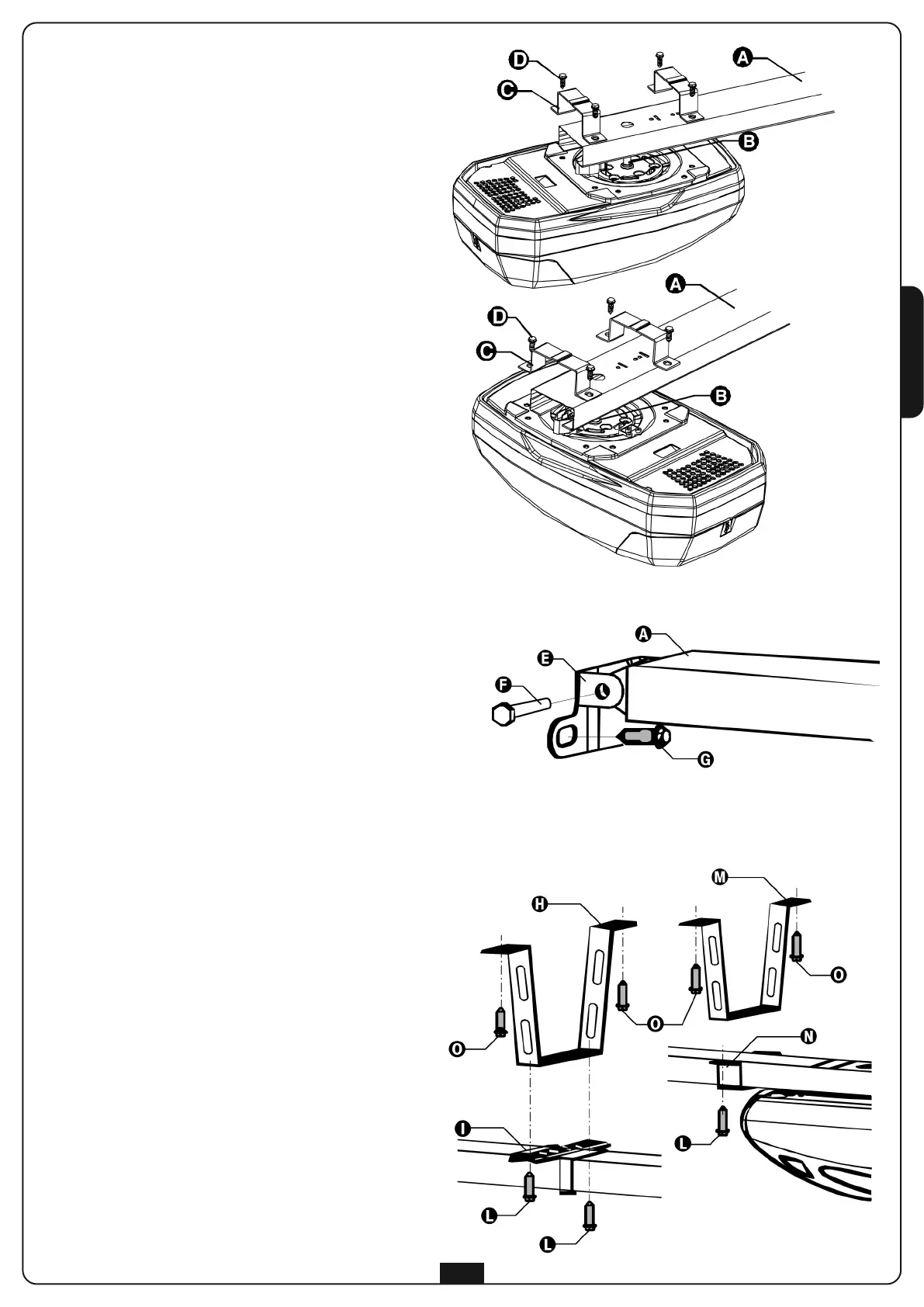

MONTAGE DU MOTEUR SUR LE PROFILÉ
1. Insérer l'adaptateur arbre/pignon sur l'arbre du moteur.
2. Positionner le profilé A sur le moteur: l'adaptateur
arbre/pignon B doit s'engager dans le logement prévu
sur le profilé. Vérifier que le profilé se mette en butée
sur le moteur
3. Positionner les deux étriers omega C sur le profilé en
correspondance des trous sur la base du moteur.
4. Fixer les deux étriers omega avec les vis D
auto-taraudeuses 6 x 15 incluses dans l'emballage.
m En cas de manque d’espace, le moteur peut
être monté tourné de 90°
INSTALLATION
2.1 Démonter le système de fermeture de la porte.
2.2 Mesurer la moitié exacte de la porte et tracer des
points de référence sur la traverse supérieure et sur
le plafond pour faciliter le positionnement du profilé
de guidage.
2.3 Ancrer l'étrier E à la traverse supérieure de la porte
avec des chevilles G appropriées au type de murs
(ø minimum 8 mm).
2.4 Accrocher le profilé A à l’étrier en utilisant la vis F
avec tête hexagonale 6x80 en dotation avec le
relatif écrou autobloquant
2.5 Plier les 2 barres percées à la longueur désirée
2.6 Fixer la barre percée antérieure H à l’étrier de
fixation I introduit dans le profilé, en utilisant les vis
L 8x20 avec ses propres écrous
2.7 Fixer la barre percée postérieure M à l’étrier oméga
N, en utilisant les vis L 8x20 avec ses propres écrous
2.8 En suivant les repères précédemment tracées sur le
plafond, déterminer les points de fixation pour les
barres H et M; percer et en utilisant des vis O
indiquées au type de plafond (ø minimum 8 mm)
ancrer l’automatisation
