4 Монтажа
102 Упатство за инсталација electronicVED 0020288451_00
4.4 Монтирајте го производот на
ѕидот

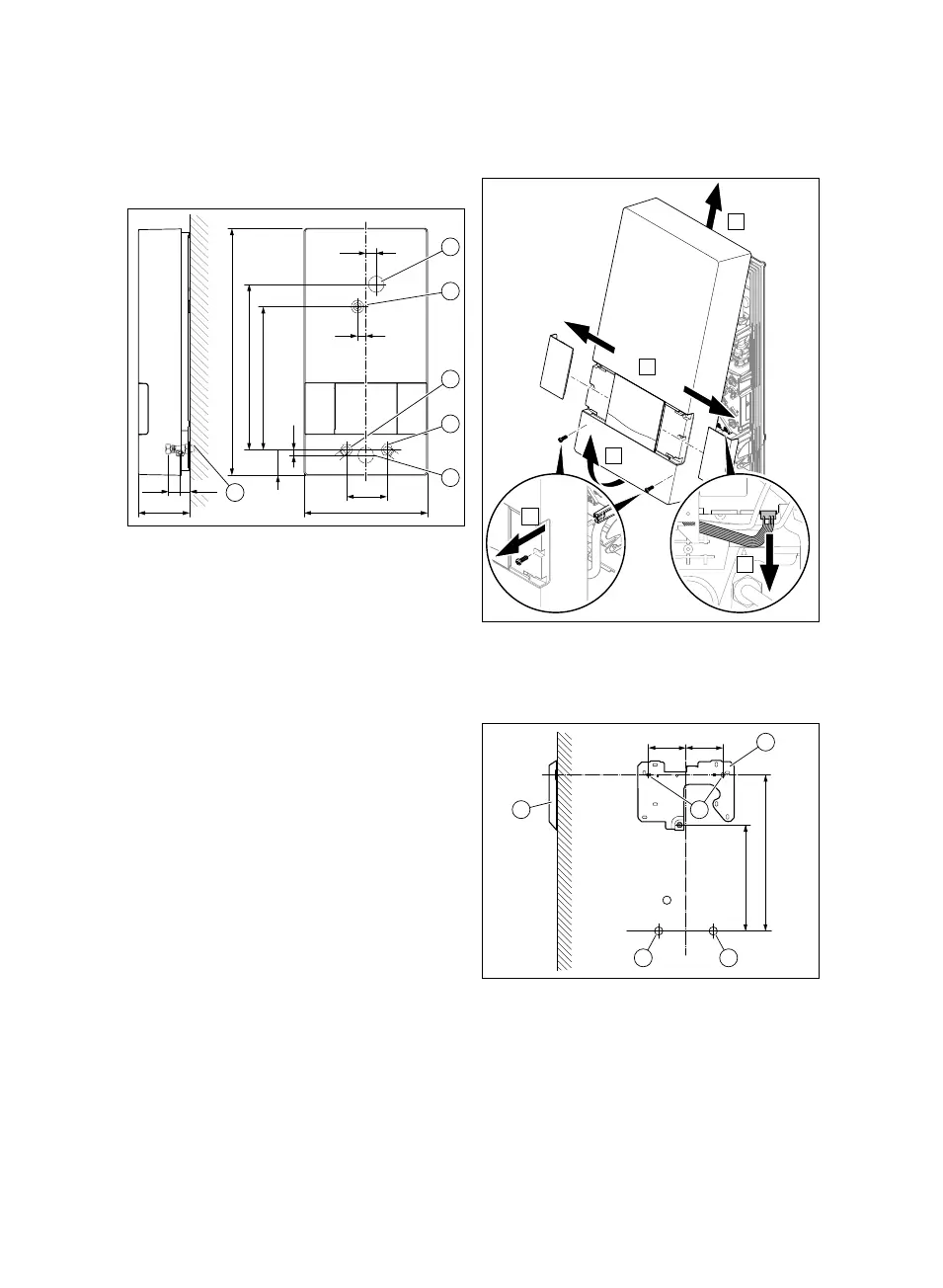

4.4.1 Димензии
1
2
3
4
5
6
481
312
240
100
277
50
12
19
16
100
35 35
1 Кабелски вод,
горе
2 Централно
прицврстување
3 Приклучок за
топла вода
G 1/2″
4 Приклучок за
ладна вода
G 1/2″
5 Кабелски вод,
долу
6 Надворешен
навој G 1/2″
4.4.2 Вадење на обвивката на
производот
A
C
B
X9
D
E
▶ Демонтирајте ја облогата на произво-
дот како што е прикажано.
4.4.3 Монтирање на производот
390
277
8585
1
34
1
2
1 Монтажна
плоча
2 Точка на приц-
врстување
3 Приклучок за
ладна вода
4 Приклучок за
топла вода
1. Земете го монтажниот шаблон и
нацртајте ги точките за прицврсту-
вање (2) на ѕидот.
