Doküman ile ilgili uyarılar 2
0020288451_00 electronicVED Montaj kılavuzu 211
2 Doküman ile ilgili uyarılar
▶ Sistem elemanlarının beraberinde bulu-
nan tüm kullanma kılavuzlarını mutlaka
dikkate alın.
▶ Bu kılavuzu ve ayrıca birlikte geçerli
olan tüm belgeleri daha sonra kullan-
mak üzere saklayın.
Bu kılavuz üreticinin internet sayfasına
alternatif olarak PDF dokümanı halinde
de temin edilebilir; arka sayfadaki adrese
bakın.
Bu kılavuz sadece aşağıdaki ürünler için
geçerlidir:
Ürün - Ürün numarası
VED E 18/8 INT 0010023781
VED E 21/8 INT 0010023782
VED E 24/8 INT 0010023783
VED E 27/8 INT 0010023784
3 Ürünün tanımı

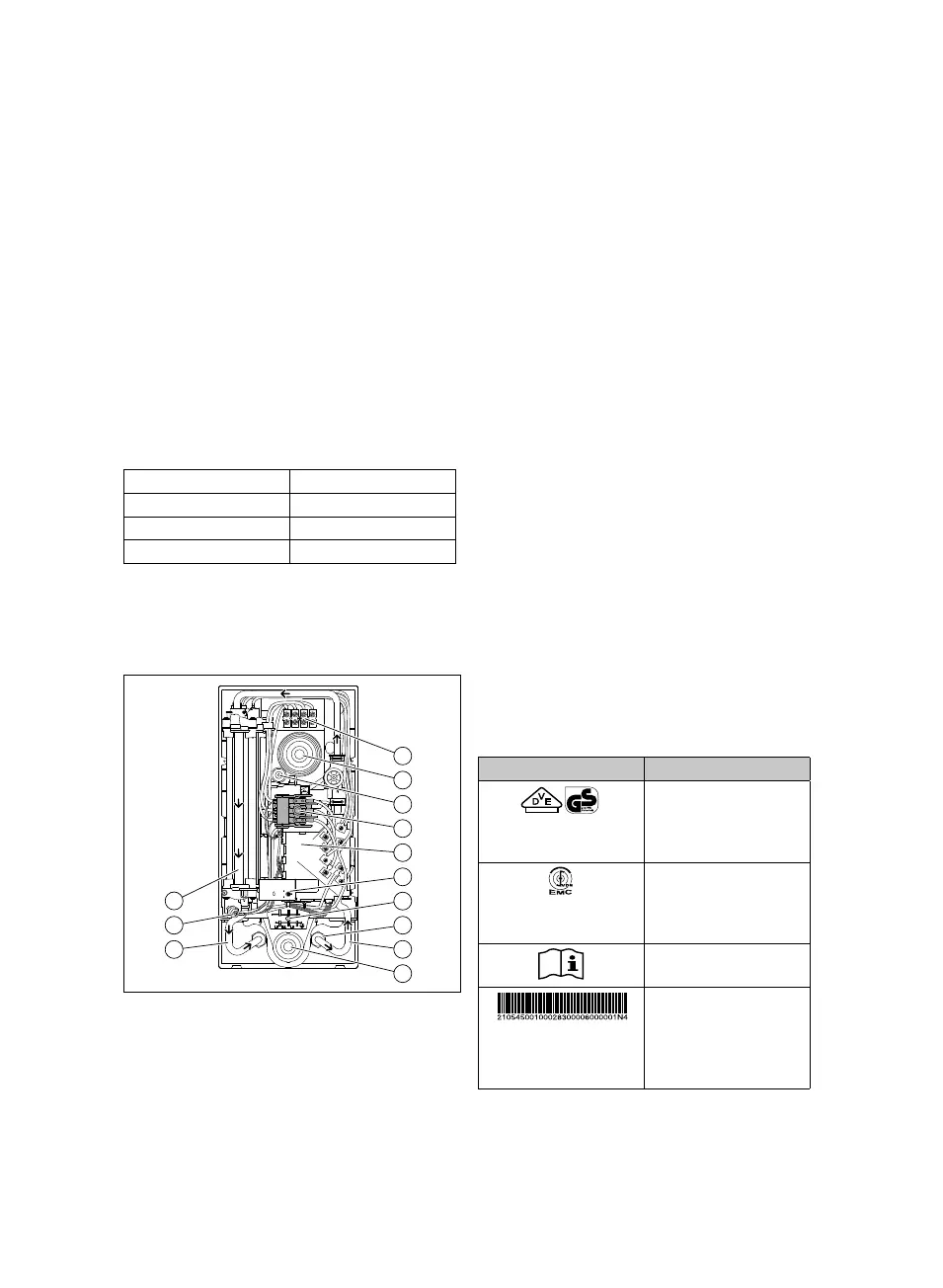

3.1 Yapısı
1 Şebeke bağlantı
klemensi
2 Üst kablo geçişi
3 Ayar mili
4 Emniyet şalteri
5 Elektronik
6 Sıcaklık ayarı
(kademesiz)
7 Şebeke bağlantı
klemensi için is-
teğe bağlı olarak
altta yer
8 Filtre
9 Soğuk su bağ-
lantısı
10 Alt kablo geçişi
11 Sıcak su bağlan-
tısı
12 Emniyet termos-
tatı
13 Isıtma bloğu
3.2 Fonksiyon
Ürün kullanım suyunu, ısıtma bloğundaki
çıplak telin üzerinden geçerken sürekli
akış prensibi ile ısıtır.
Elektronik sistem soğuk su girişindeki su-
yun sıcaklığını ve debisini ölçer. Her iki de-
ğerden, amaçlanan sıcak su sıcaklığının
elde edilmesi için gerekli elektrik güç be-
lirlenir. Sıcaklık, 30°C ile 55°C arasındaki
değerlere sıcaklık ayar düğmesi yardımıyla
kademesiz olarak ayarlanabilir. Ayarlanan
sıcaklık 7 segmentli bir gösterge ile göste-
rilir.
Sıcak su sıcaklığı aşağıdakilere bağlıdır:
– Giren suyun sıcaklığı
– Çıkan su miktarı
– Ürünün performans sınıfı
Ayarlanmış olan sıcak su sıcaklığına erişi-
lememesi halinde, su miktarını düşürün.
3.3 Cihaz tip etiketi üzerindeki
bilgiler
Sembol Anlamı
VDE-GS işareti stan-
darda uygunluğu ve
test edilen emniyeti
teyit eder.
Elektromanyetik
uyumluluk konusunda
standarda uyumlu-
luğu gösteren sembol
Tüm kılavuzları oku-
yun.
Seri numaralı barkod,
7. ila 16. haneler ara-
sındaki rakamlar ürün
numarasını teşkil et-
mektedir
