Installation 5
0020288451_00 electronicVED Notice d’installation 59
– Orientation du produit: verticale au
mur

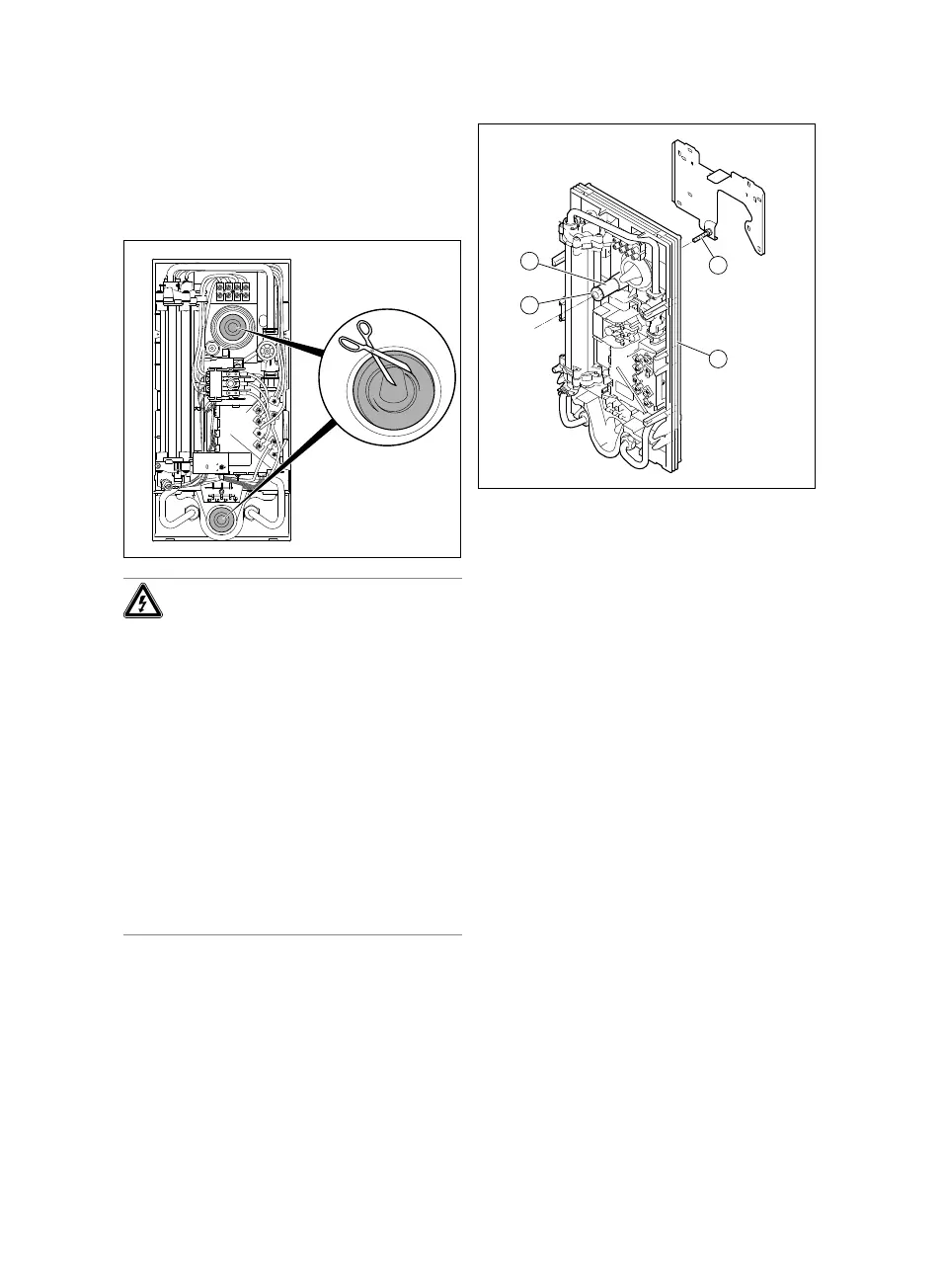

2. Fixez la plaque de montage (1) sur les
points de fixation à l’aide des chevilles
et des vis.
Danger !
Risques d'électrocution en
cas d’infiltration d’eau
Le passe-câbles empêche que
l’eau ne pénètre dans le produit
le long du câble de raccorde-
ment au secteur.
▶ Ne coupez jamais entière-
ment le passe-câbles.
▶ Coupez la pointe du passe-
câbles de sorte que le passe-
câbles enserre complète-
ment le câble de raccorde-
ment au secteur.
3. Selon la position du câble de raccorde-
ment au secteur, sectionnez le passe-
câbles en haut ou en bas.
4. Introduisez le câble dans le passe-
câble à l'intérieur du produit.
5. Placez le produit (2) sur la vis de fixa-
tion (1) de la plaque de montage.
6. Ajustez le produit à l'aide de la tige de
réglage (4).
7. Fixez le produit à l'aide de la vis de
fixation (3).
5 Installation
1. Si vous utilisez des tubes plastiques,
n’utilisez que des tubes spécialement
homologués pour une température de
65 °C en fonctionnement normal.
2. Si vous utilisez des tubes plastiques,
n’utilisez que des tubes qui peuvent
supporter une température maximale
de 95 °C et une pression maximale de
1 MPa (10 bar) pendant une heure au
minimum (reportez-vous aux indica-
tions du constructeur).
3. Avant l'installation, rincez minutieuse-
ment les conduites d'eau froide.
