2 Napomene uz dokumentaciju
190 Uputstvo za instalaciju electronicVED 0020288451_00
2 Napomene uz
dokumentaciju
▶ Obavezno se pridržavajte svih uput-
stava za upotrebu koja su priložena
komponentama postrojenja.
▶ Čuvajte ovo uputstvo, kao i svu drugu
dokumentaciju radi kasnijeg korišćenja.
Alternativno, ovo uputstvo je dostupno i
kao PDF dokument na veb-stranici pro-
izvođača, pogledajte adresu na zadnjoj
strani.
Ovo uputstvo važi isključivo za:
Broj artikla proizvoda
VED E 18/8 INT 0010023781
VED E 21/8 INT 0010023782
VED E 24/8 INT 0010023783
VED E 27/8 INT 0010023784
3 Opis proizvoda

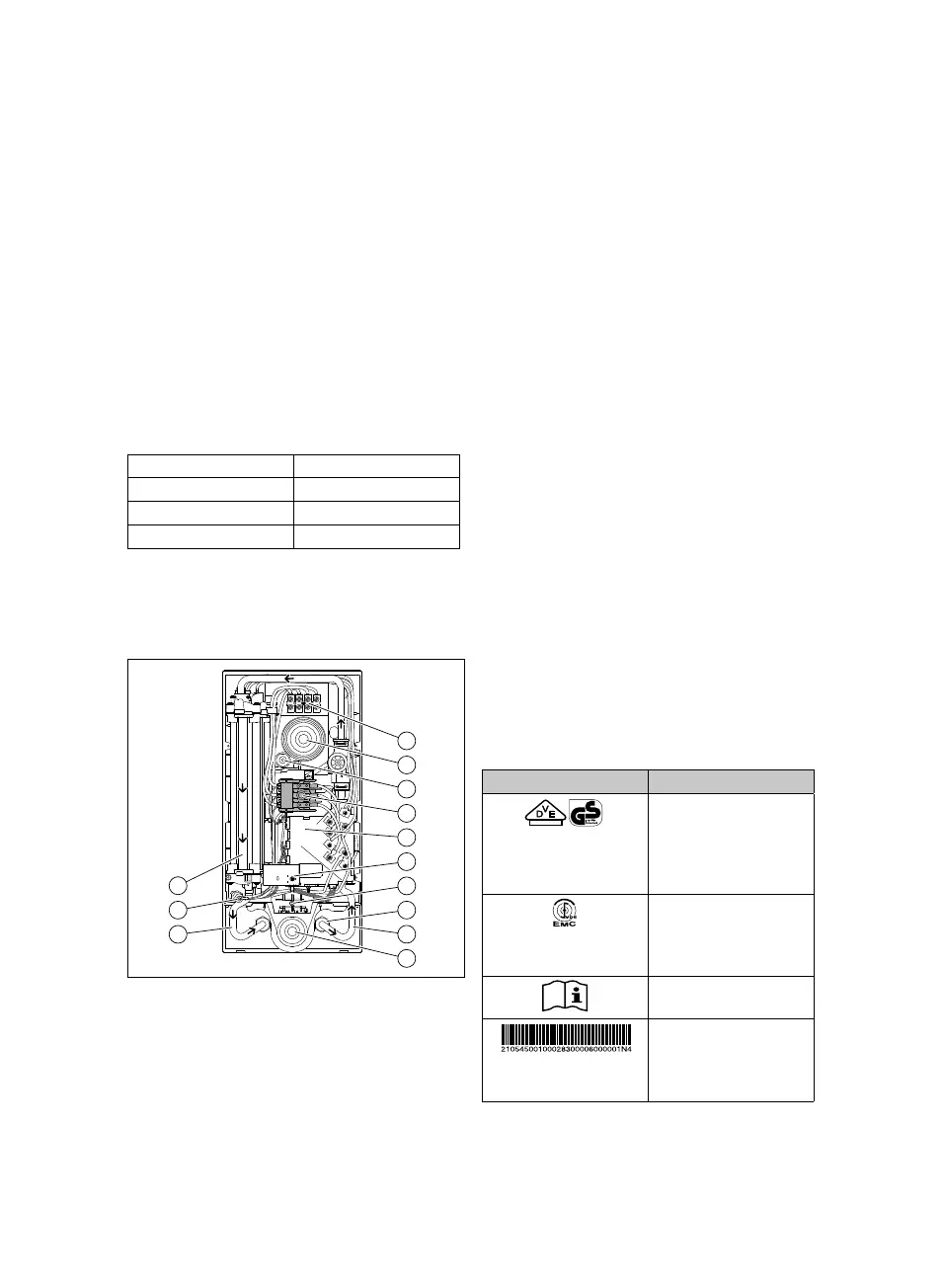

3.1 Struktura
1 Stezaljka za pri-
ključivanje na
električnu mrežu
2 Sprovodnik ka-
bla gore
3 Podešavajuće
vreteno
4 Sigurnosni preki-
dač
5 Elektronika
6 Birač tempera-
ture (kontinuiran)
7 Opciono mesto
za stezaljku za
priključivanje na
električnu mrežu
dole
8 Sito
9 Priključak za
hladnu vodu
10 Sprovodnik ka-
bla dole
11 Priključak za to-
plu vodu
12 Sigurnosni gra-
ničnik tempera-
ture
13 Grejni blok
3.2 Funkcija
Proizvod zagreva sanitarnu vodu u režimu
stalnog protoka preko gole žice u grejnom
bloku.
Elektronika meri temperaturu vode u liniji
hladne vode i zapreminski protok. Iz obe
vrednosti se utvrđuje električna snaga koja
je potrebna za postizanje željene tempera-
ture tople vode. Temperatura se može po-
desiti od 30 °C do 55 °C na biraču tempe-
rature proizvoda. Podešena temperatura
se prikazuje prikazom sa 7 segmenata.
Temperatura tople vode zavisi od:
– Ulazne temperature vode iz vodovoda
– Količine izlaznog voda za vodu
– Klasa snage proizvoda
Kada se ne dostigne podešena tempera-
tura tople vode, smanjite količinu vode.
3.3 Podaci na tipskoj pločici
Simbol Značenje
VDE/GS znak potvr-
đuje usklađenost sa
standardom i potvr-
đuje ispitanu bezbed-
nost.
Simbol za usklađe-
nost sa standardom
za elektromagnetnu
izdržljivost
Pročitajte sva uput-
stva.
Bar-kod sa serijskim
brojem,
7. do 16. broj slike je
broj artikla
