Instalimi 5
0020288451_00 electronicVED Udhëzuesi i instalimit 173
Kujdes!
Rrezik dëmtimi si pasojë e
tubave të bllokuar nga trupat
e huaj në ujë.
Produkti nuk mund të vihet në
punë pa filtër në hyrjen e ujit të
ftohtë.
▶ Nëse montoni një element
lidhës të ujit të ftohtë,
atëherë instaloni edhe filtrin e
marrë në dorëzim, tek hyrja e
ujit të ftohtë të produktit.
8. Fiksoni me vidha elementet lidhëse të
pajisjes me lidhjet e ujit të ftohtë dhe të
ngrohtë.
9. Palosni sërish pjesën e poshtme
të kornizës së produktit derisa të
mbërthehet.

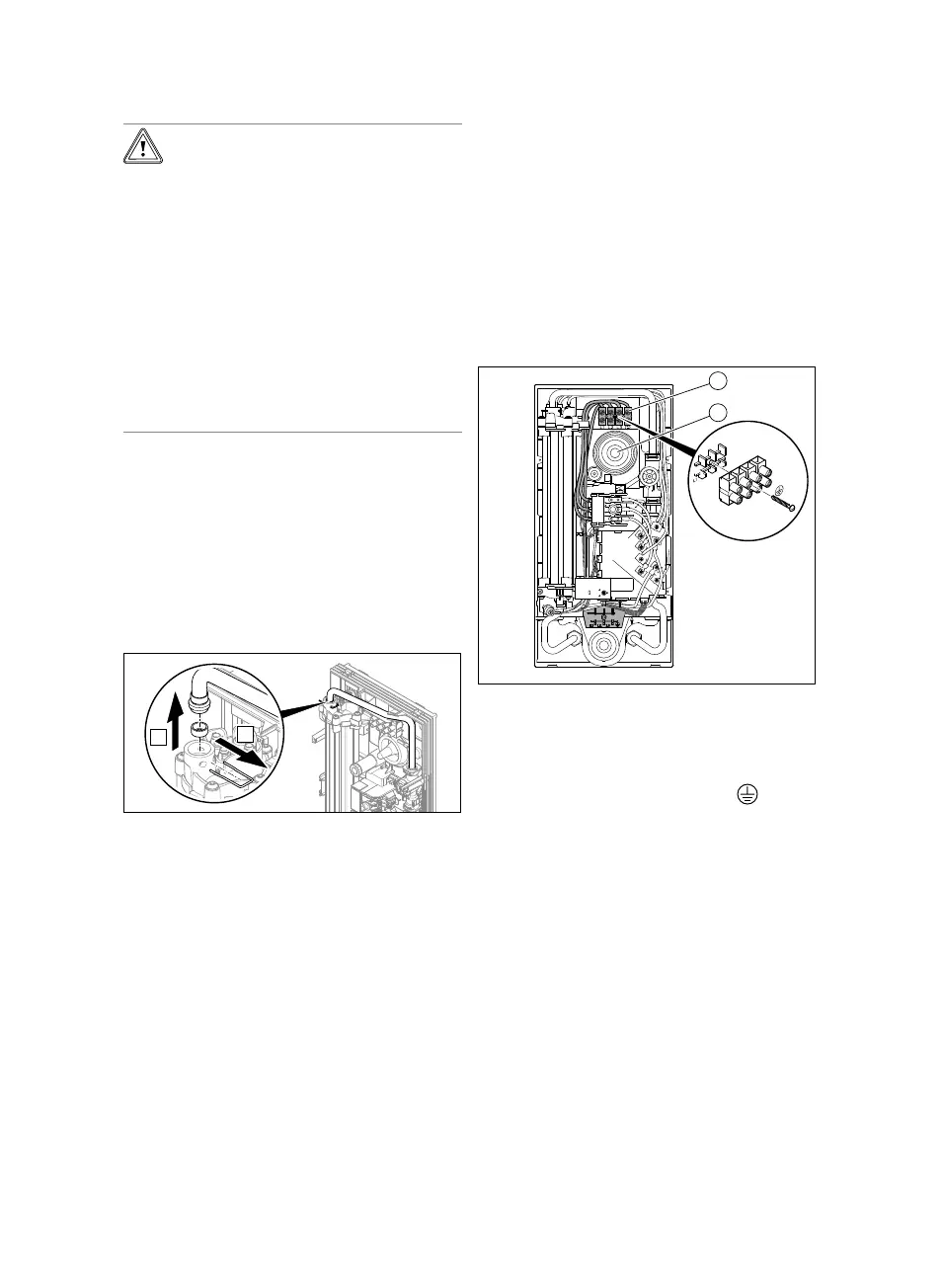

5.2 Instaloni kufizuesin e rrjedhës
12l /min (opsional)
▶ Instaloni kufizuesin e rrjedhës, siç
paraqitet në figurë.
5.3 Kryeni lidhjet elektrike në
produkt
1. Gjatë instalimit elektrik, respektoni të
dhënat në pllakën e llojit të produktit.
2. Plotësoni kushtet e mëposhtme:
– Produkti duhet të instalohet në një
lidhje të qëndrueshme.
– Lidhja e qëndrueshme duhet të
mund të shkyçet nga konsumatori
përmes një mekanizmi ndarës
shumëpolësh për shkyçje me së
paku 3 mm hapje për kontakt (psh.
siguresë e linjave).
– Produkti duhet të lidhet në një fije të
tokëzuar.
– Në rast përdorimi të kanalit të
poshtëm të kabllove, terminali i
lidhjes në rrjet i montuar lart që në
fabrikë për lidhjen elektrike mund të
vendoset në pjesën e poshtme.
5.3.1 Realizoni lidhjen elektrike lart
1. Futeni kabllin e lidhjes nëpër kanalin e
sipërm të kabllove (2).
2. Lidhni secilën fazë në L1, L2, dhe L3 të
terminalit të lidhjes në rrjet (1).
3. Lidhni fijen e tokëzuar PE në
.
