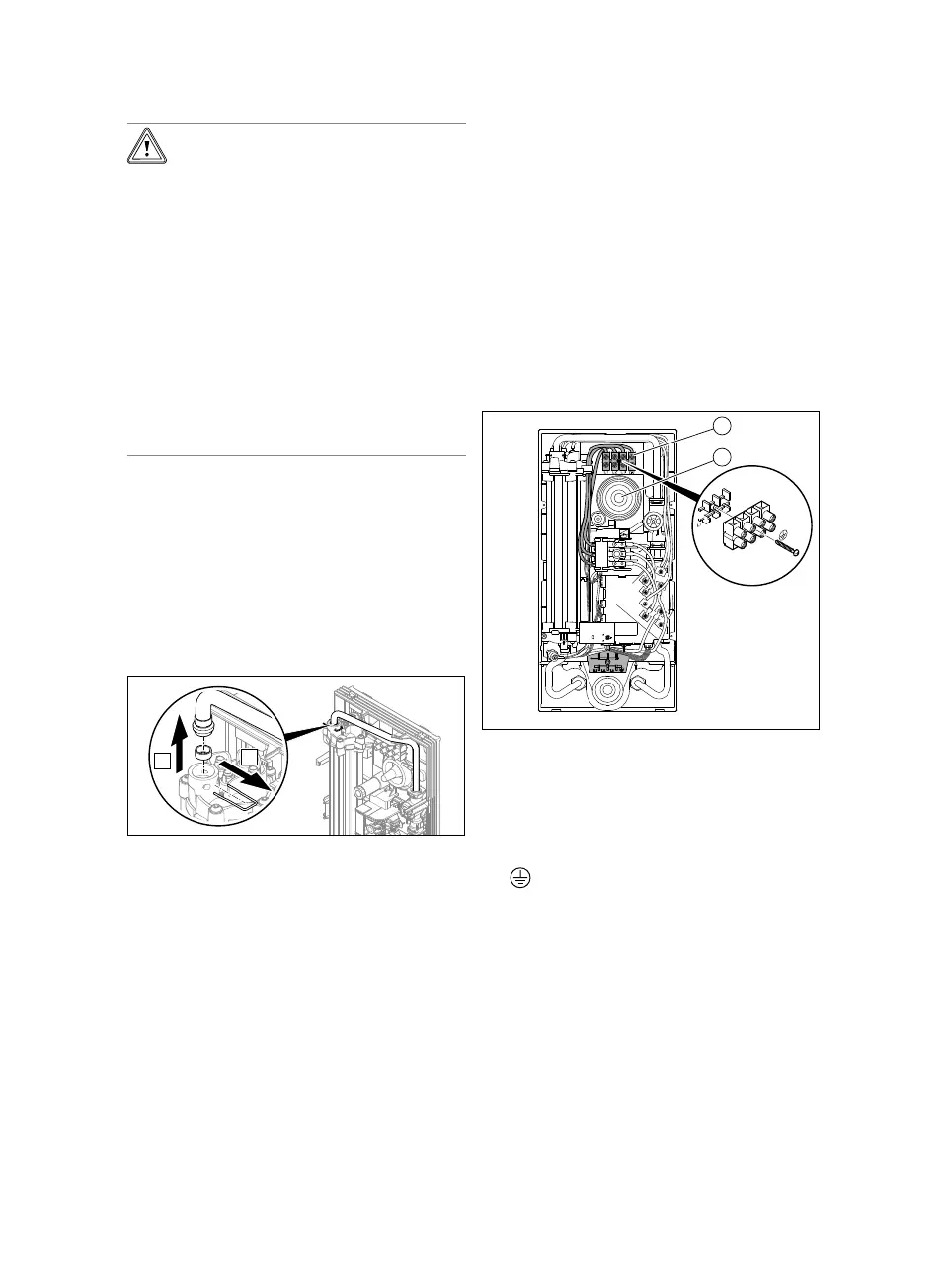

5 Installation
16 Installationsanleitung electronicVED 0020288451_00
Vorsicht!
Beschädigungsgefahr durch
verstopfte Rohre aufgrund
von Fremdkörpern im Was-
ser.
Das Produkt darf nicht ohne
Sieb im Kaltwassereingang
betrieben werden.
▶ Wenn Sie den Kaltwasser-
anschluss montieren, dann
installieren Sie das mitgelie-
ferte Filtersieb im Kaltwas-
sereingang des Produkts.
8. Verschrauben Sie die Gerätean-
schlüsse mit den Kalt- und Warmwas-
seranschlüssen.
9. Klappen Sie den unteren Teil des
Produktrahmens bis zum Einrasten
zurück.
5.2 Durchflussbegrenzer 12l /min
installieren (optional)
▶ Installieren Sie den Durchflussbegren-
zer wie dargestellt.
5.3 Produkt elektrisch anschließen
1. Beachten Sie bei der Elektroinstallation
die Angaben auf dem Typenschild.
2. Erfüllen Sie die nachfolgenden Anfor-
derungen:
– Das Produkt muss über einen festen
Anschluss installiert werden.
– Der feste Anschluss muss bauseits
allpolig über eine Trennvorrichtung
mit mindestens 3 mm Kontaktöff-
nung abschaltbar sein (z. B. durch
einen Leitungsschutzschalter).
– Das Produkt muss an den Schutzlei-
ter angeschlossen werden.
– Bei Verwendung der unteren Kabel-
durchführung kann die werksseitig
oben montierte Netzanschluss-
klemme für den elektrischen An-
schluss in den unteren Teil verlegt
werden.
5.3.1 Elektrischen Anschluss oben
durchführen
1. Führen Sie das Anschlusskabel durch
die obere Kabeldurchführung (2).
2. Schließen Sie die einzelnen Phasen
an L1, L2, und L3 der Netzanschluss-
klemme (1) an.
3. Schließen Sie den Schutzleiter PE an
an.
