Installatie 5
0020288451_00 electronicVED Installatiehandleiding 129
Opgelet!
Gevaar voor beschadiging
door verstopte buizen van-
wege vreemde objecten in het
water.
Het product mag niet zonder
zeef in de koudwateringang
worden gebruikt.
▶ Wanneer u de koudwater-
aansluiting monteert, instal-
leer dan de meegeleverde
filterzeef in de koudwaterin-
gang van het product.
8. Schroef de toestelaansluitingen vast op
de koud- en warmwateraansluitingen.
9. Klap het onderste deel van het pro-
ductframe terug tot deze vastklikt.

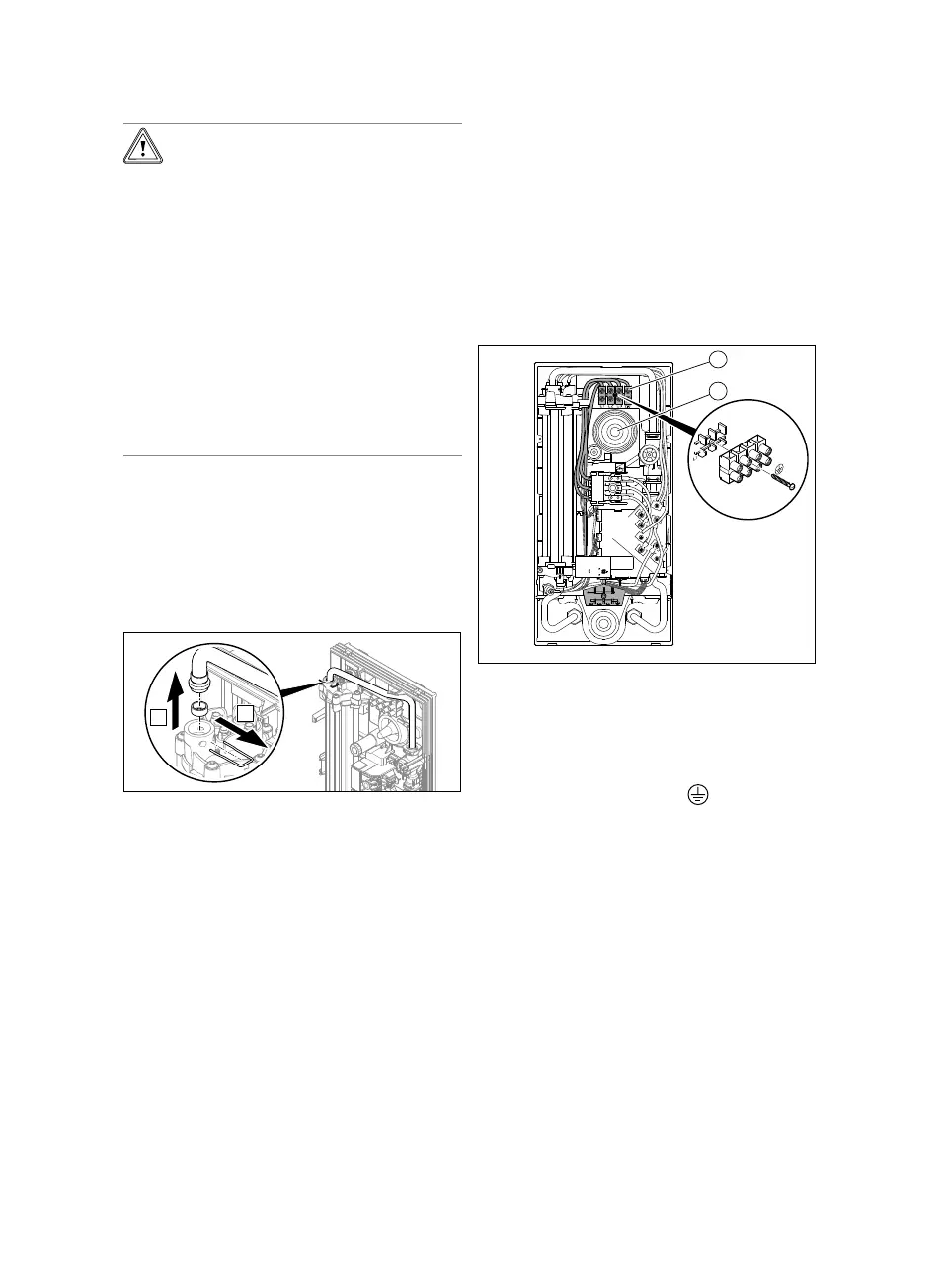

5.2 Doorstroombegrenzer 12 l/min
installeren (optie)
▶ Installeer de doorstroombegrenzer zo-
als getoond.
5.3 Product elektrisch aansluiten
1. Houd bij de elektrische installatie de
instructies op het kenplaatje aan.
2. Houd de volgende eisen aan:
– Het product moet via een vaste aan-
sluiting worden geïnstalleerd.
– De vaste aansluiting moet ter
plaatse via een over alle polen uit-
schakelende scheidingsinrichting
met minstens 3 mm contactopening
(bijv. door een installatieautomaat)
kunnen worden uitgeschakeld.
– Het product moet aan de aarding
aangesloten zijn.
– Bij gebruik van de onderste kabel-
doorvoer kan de door de fabriek bo-
ven gemonteerde netaansluitklem
voor de elektrische aansluiting naar
het onderste deel worden verplaatst.
5.3.1 Elektrische aansluiting boven
uitvoeren
1. Leid de aansluitkabel door de bovenste
kabeldoorvoer (2).
2. Sluit de afzonderlijke fasen op L1, L2,
en L3 van de netaansluitklemmen (1)
aan.
3. Sluit de aarding PE op
aan.
