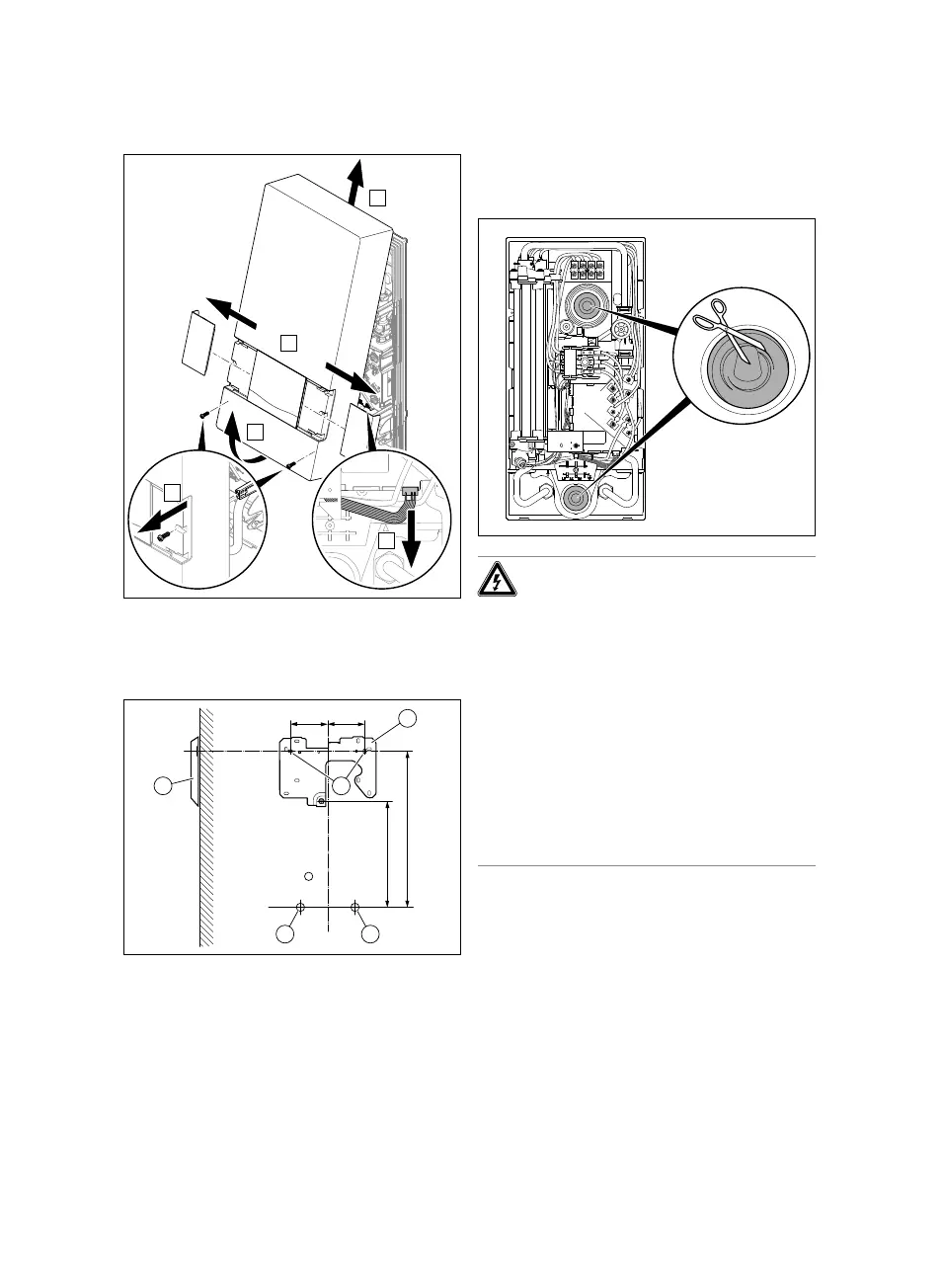

4.4.2 Odstranitev obloge izdelka
▶ Odstranite oblogo izdelka, kot je prika-
zano.
4.4.3 Montaža izdelka
1 Montažna plošča
2 Pritrdilne točke
3 Priključek za hla-
dno vodo
4 Priključek za to-
plo vodo
1. Vzemite montažno šablono in na steno
narišite pritrdilne točke (2).
– Poravnava izdelka: navpično na
steno
2. Montažno ploščo (1) z vložki in vijaki
pritrdite na pritrdilne točke.
Nevarnost!
Nevarnost električnega udara
zaradi vdora vode
Kabelska uvodnica prepreči,
da bi voda vzdolž omrežnega
priključnega kabla prodrla v
izdelek.
▶ Kabelske uvodnice nikoli
popolnoma ne odrežite.
▶ Odrežite vrh kabelske uvo-
dnice tako, da tulec trdno ob-
daja omrežni priključni kabel.
3. Kabelsko uvodnico glede na položaj
omrežnega priključnega kabla odrežite
zgoraj ali spodaj.
4. Speljite kabel skozi kabelsko uvodnico
v notranjost izdelka.
