5 Elektroinstallasjon
106 Installasjons- og vedlikeholdsanvisning 0020298215_00

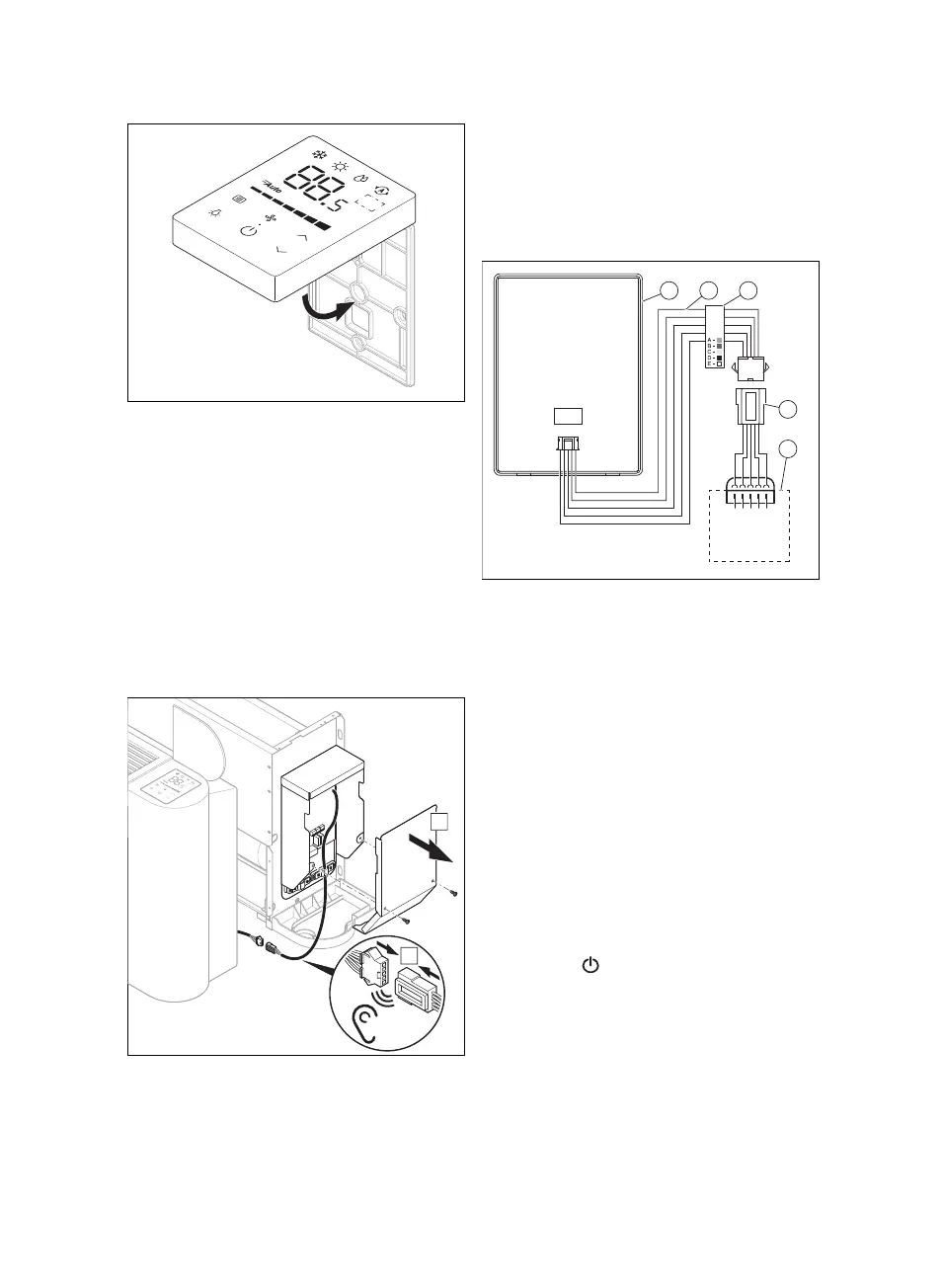

5. Trykk ledningsstyringen forsiktig inn i
veggsokkelen.
5 Elektroinstallasjon
5.1 Kvalifikasjoner
Elektroinstallasjonen må kun utføres av
godkjent elektriker.
5.2 Tilkobling av
ledningsstyringen på
viftekonvektoren
A
B
1. De to koblingspunktene på lednings-
settet som styringen er utstyrt med,
er forskjellige. Pluggen med større 5-
kjerne betegnes som koblingspunkt
A og pluggen med mindre 5-kjerne
betegnes som koblingspunkt B.
2. Forbind koblingspunktet A med krets-
kortet til viftekonvektoren og koblings-
punktet B med baksiden av lednings-
styringen.
CN20
CDA BE
1 2
4
3
5
3. Hvis du monterer ledningsstyringen på
veggen (1), må lengden på lednings-
settet økes (2). Kontroller at de fem
tilkoblingsklemmene til lednings-
styringen og viftekonvektoren stemmer
overens én-til-én med klemmene på
den andre siden (3) .
4. Forbind koblingspunktet A (4) med
viftekonvektorens kretskort (5) .
6 Oppstart
6.1 Ta produktet i bruk
1. Se installasjonsveiledningen for vifte-
konvektoren for beskrivelse av hvordan
du tar viftekonvektoren i bruk.
2. Trykk på for å koble til lednings-
styringen.
3. Kontroller anlegget med en forespørsel
om innstillingsverdi for hver drifts-
modus.
