Elektroinstalacija 5
0020298215_00 Upute za instaliranje i održavanje 61

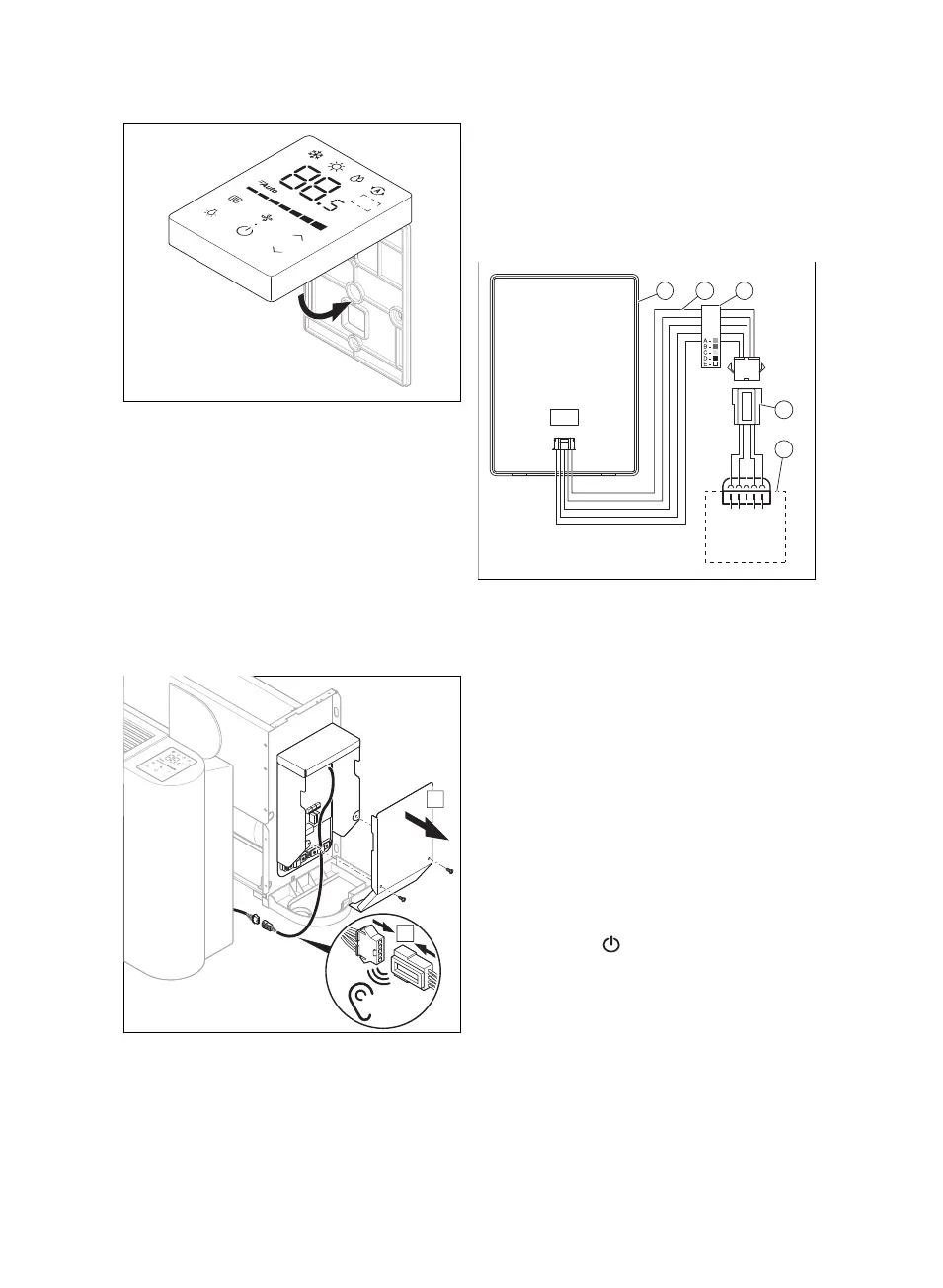

5. Oprezno utisnite kabelsko upravljanje u
zidno podnožje.
5 Elektroinstalacija
5.1 Kvalifikacija
Elektroinstalaciju smije provoditi samo
ovlašteni serviser.
5.2 Priključak kabelskog upravljanja
na ventilokonvektor
1. Oba priključka na kabelskom stablu ko-
jima je opremljeno upravljanje se razli-
kuju. Onaj s većim petojezgrenim uti-
kačem označen je kao priključak A, a
onaj s manjim pretojezgrenim utikačem
kao priključak B.
2. Spojite priključak A s elektroničkom
pločom ventilokonvektora i priključak
B sa stražnjom stranom kabelskog
upravljanja.
3. Ako provodite zidnu montažu kabel-
skog upravljanja (1), duljina kabelskog
stabla mora se proširiti (2); uvjerite se
da pet stezaljki kabelskog spoja i ven-
tilokonvektora podudaraju jedan na je-
dan s onima na drugoj strani (3).
4. Spojite priključak A (4) s elektroničkom
pločom ventilokonvektora (5).
6 Puštanje u rad
6.1 Puštanje proizvoda u pogon
1. Za puštanje u rad ventilokonvektora
konzultirajte upute za instaliranje venti-
lokonvektora.
2. Pritisnite na za priključivanje kabel-
skog upravljanja.
3. Sustav ispitajte pomoću zahtjeva za
zadanom vrijednosti za svaki način
rada.
