6 Θέση σε λειτουργία
16 Οδηγίες εγκατάστασης και συντήρησης 0020298215_00

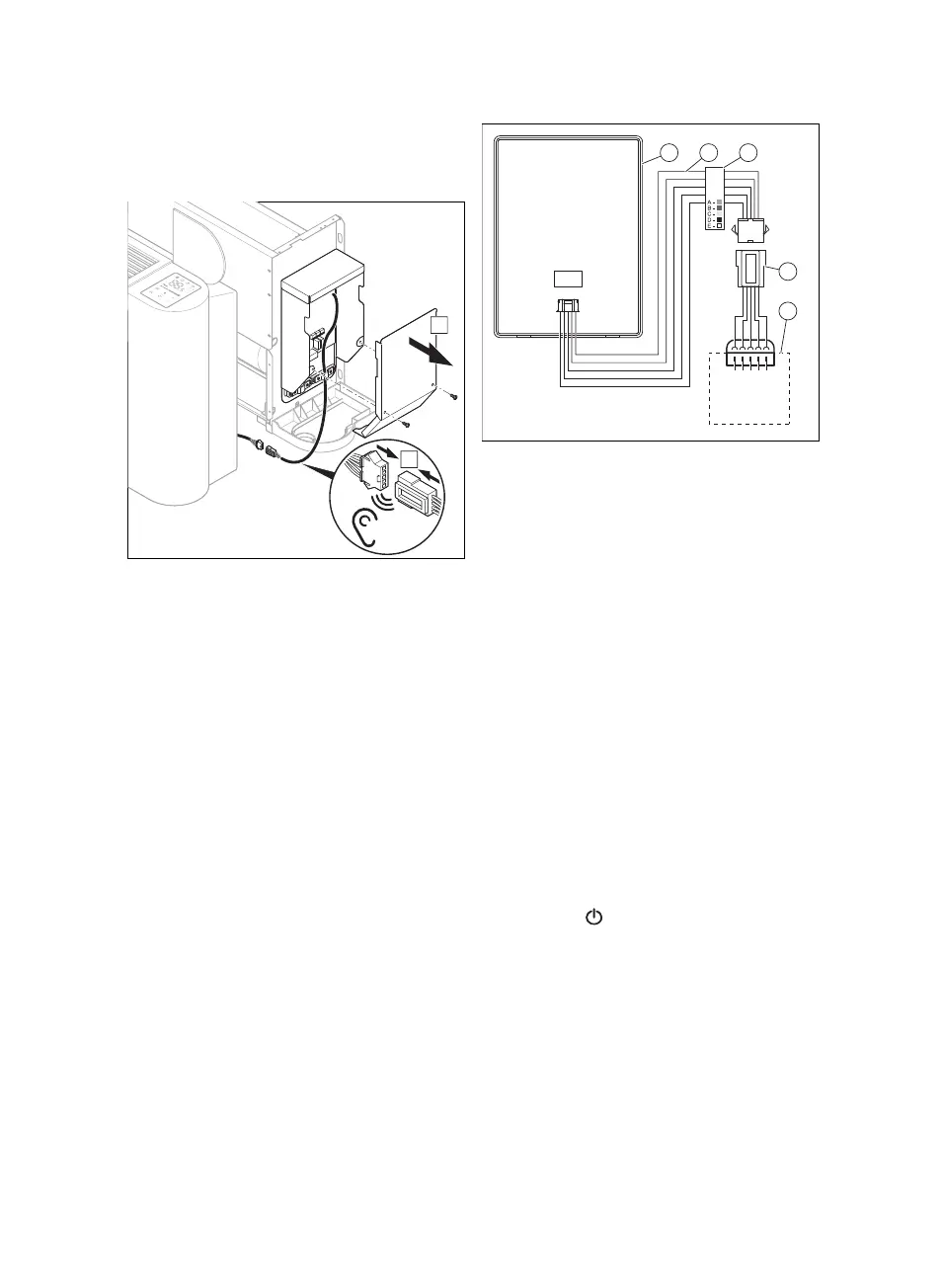

5.2 Σύνδεση της ενσύρματης
μονάδας ελέγχου στη μονάδα fan
coil
1. Οι δύο συνδέσεις στη δέσμη καλωδίων,
με τις οποίες είναι εξοπλισμένη η μο-
νάδα ελέγχου, διαφέρουν μεταξύ τους.
Αυτή με το μεγαλύτερο βύσμα 5 επα-
φών ονομάζεται σύνδεση A και αυτή
με το μικρότερο βύσμα 5 επαφών ονο-
μάζεται σύνδεση B.
2. Συνδέστε τη σύνδεση A με την πλακέτα
ηλεκτρονικών της μονάδας fan coil και
τη σύνδεση B με την πίσω πλευρά της
ενσύρματης μονάδας ελέγχου.
3. Εάν πραγματοποιήσετε επιτοίχια τοπο-
θέτηση της ενσύρματης μονάδας ελέγ-
χου (1), πρέπει να επεκταθεί το μήκος
της δέσμης καλωδίων (2). Βεβαιωθείτε
ότι οι πέντε ακροδέκτες καλωδίωσης
της ενσύρματης μονάδας ελέγχου και
της μονάδας fan coil συμφωνούν ένας
προς έναν με αυτούς της άλλης πλευ-
ράς (3).
4. Συνδέστε τη σύνδεση A (4) με την πλα-
κέτα ηλεκτρονικών της μονάδας fan coil
(5).
6 Θέση σε λειτουργία
6.1 Θέση σε λειτουργία του
προϊόντος
1. Συμβουλευθείτε για τη θέση σε λειτουρ-
γία της μονάδας fan coil τις οδηγίες
εγκατάστασης της μονάδας fan coil.
2. Πιέστε το , για να συνδέσετε την εν-
σύρματη μονάδα ελέγχου.
3. Ελέγξτε την εγκατάσταση μέσω μιας
απαίτησης ονομαστικής τιμής για κάθε
τρόπο λειτουργίας.
