Elinstallation 5
0020298215_00 Anvisningar för installation och underhåll 169
5. Tryck försiktigt in kabelstyrningen i
väggsockeln.
5 Elinstallation
5.1 Kvalifikation
Elinstallationen får bara utföras av en be-
hörig elektriker.

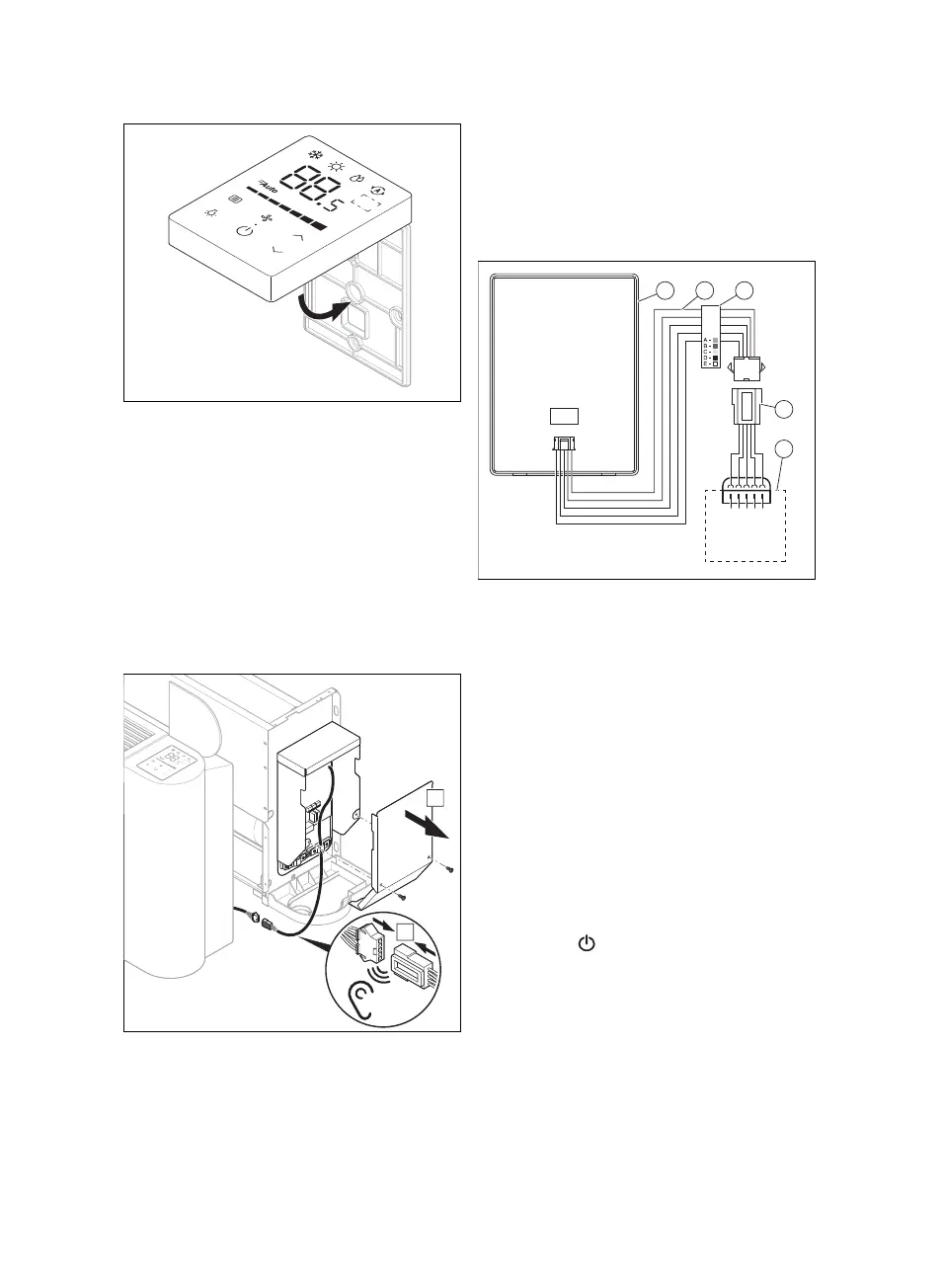

5.2 Anslutning av kabelstyrningen
till fläktkonvektorn
1. De båda anslutningarna till kabelstam-
men, med vilken styrningen är för-
sedd, är olika. Den med den större
5-kärnskontakten betecknas som an-
slutning A, den med den mindre 5-
kärnskontakten som anslutning B.
2. Anslut anslutning A med elektronik-
kretskortet på fläktkonvektorn och an-
slutning B med baksidan av kabelstyr-
ningen.
3. Om du utför en väggmontering av ka-
belstyrning (1) måste kabelstammens
längd utökas (2) ; se till att de fem ka-
belklämmorna på kabelstyrningen och
fläktkonvektorn stämmer exakt överens
med dem på andra sidan (3) .
4. Anslut anslutning A (4) till elektronik-
kretskortet på fläktkonvektorn (5) .
6 Driftsättning
6.1 Ta produkten i drift
1. Konsultera installationsanvisningarna
för fläktkonvektorn för idrifttagning av
fläktkonvektorn.
2. Tryck på för att ansluta kabelstyr-
ningen.
3. Kontrollera anläggningen med en bör-
värdesbegäran för varje driftstyp.
