schluss A bezeichnet, der mit dem
kleineren 5-Kern-Stecker wird als An-
schluss B bezeichnet.
2. Verbinden Sie den Anschluss A mit der
Elektronikplatine des Gebläsekonvek-
tors und Anschluss B mit der Rückseite
des kabelgebundenen Reglers.

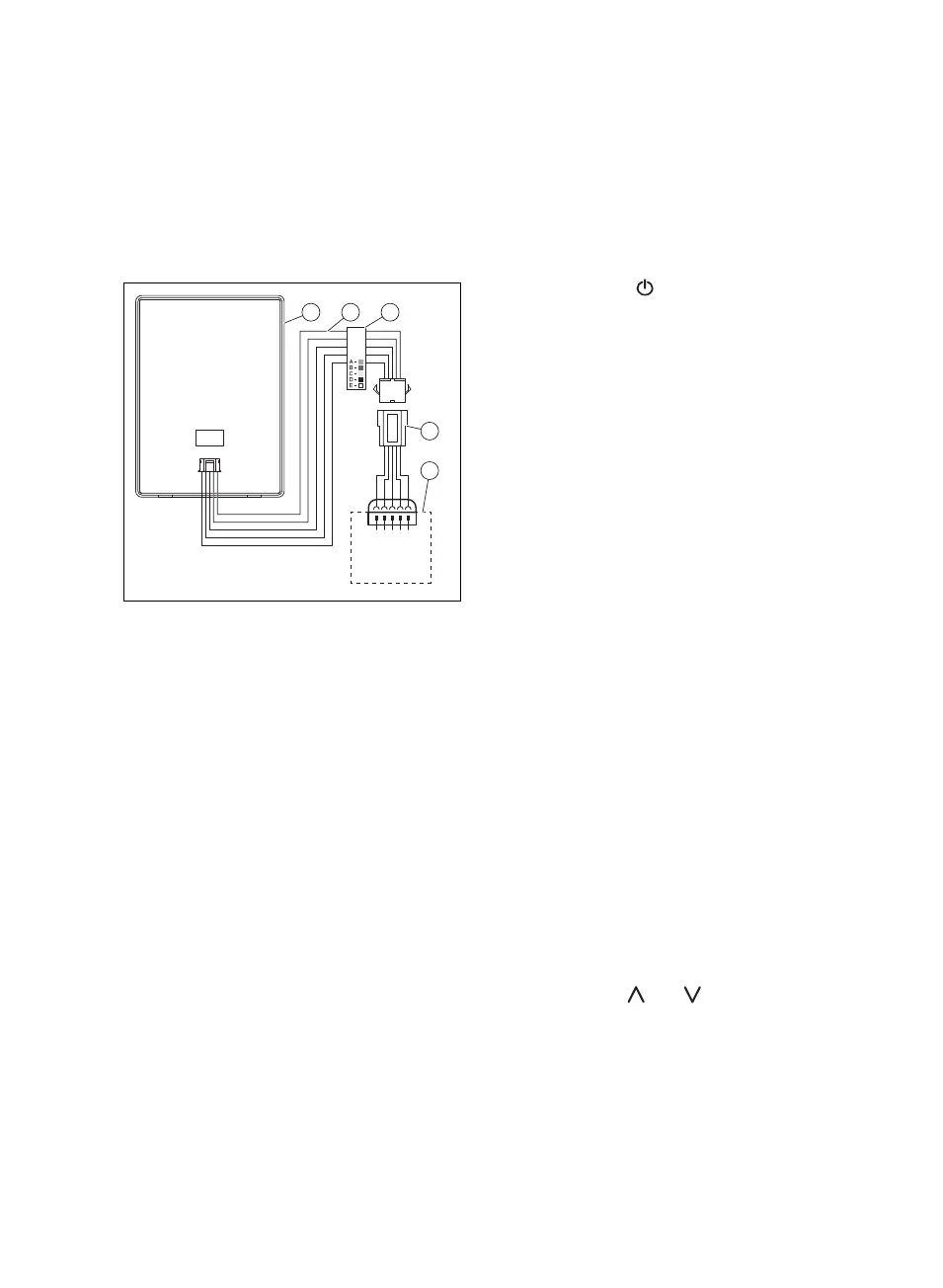

3. Wenn Sie eine Wandmontage des ka-
belgebundenen Reglers (1) ausführen,
muss die Länge des Kabelbaums er-
weitert werden (2) ; stellen Sie sicher,
dass die fünf Verkabelungsklemmen
des kabelgebundenen Reglers und des
Gebläsekonvektors jeweils eins zu eins
mit denen der anderen Seite überein-
stimmen (3) .
4. Verbinden Sie Anschluss A (4) mit der
Elektronikplatine des Gebläsekonvek-
tors (5) .
6 Inbetriebnahme
6.1 Produkt in Betrieb nehmen
1. Ziehen Sie für die Inbetriebnahme des
Gebläsekonvektors die Installations-
anleitung des Gebläsekonvektors zu-
rate.
2. Drücken Sie auf , um den kabelge-
bundenen Regler anzuschließen.
3. Kontrollieren Sie die Anlage mittels
einer Sollwertanforderung für jede
Betriebsart.
7 Bedien- und
Anzeigefunktionen
Der kabelgebundene Regler hat eine Be-
nutzerebene und eine Ebene für autori-
sierte Fachhandwerker.
In der Betriebsanleitung des kabelge-
bundenen Reglers sind die Einstell- und
Ablesemöglichkeiten für den Benutzer, ein
Bedienkonzept und ein Handhabungsbei-
spiel aufgeführt.
Die Fachhandwerkerebene kann mit einer
Tastenkombination aufgerufen werden.
7.1 Maßeinheit einstellen
1. Rufen Sie die Übersicht der Einstell-
möglichkeiten auf, bevor Sie Änderun-
gen vornehmen.
Nur für Fachhandwerker bestimmte
Einstellmöglichkeiten – Übersicht
2. Rufen Sie die Fachhandwerkerebene
auf.
◁ Die Einstellung der Maßeinheit wird
im Display angezeigt.
3. Drücken Sie bei Bedarf zum Ändern
der Einstellung und .
4. Warten Sie 2 Sekunden, dann wird der
Vorgang zur Einstellung der Maßein-
heit automatisch bestätigt und beendet.
