5 Elektritööd
34 Paigaldus- ja hooldusjuhend 0020298215_00

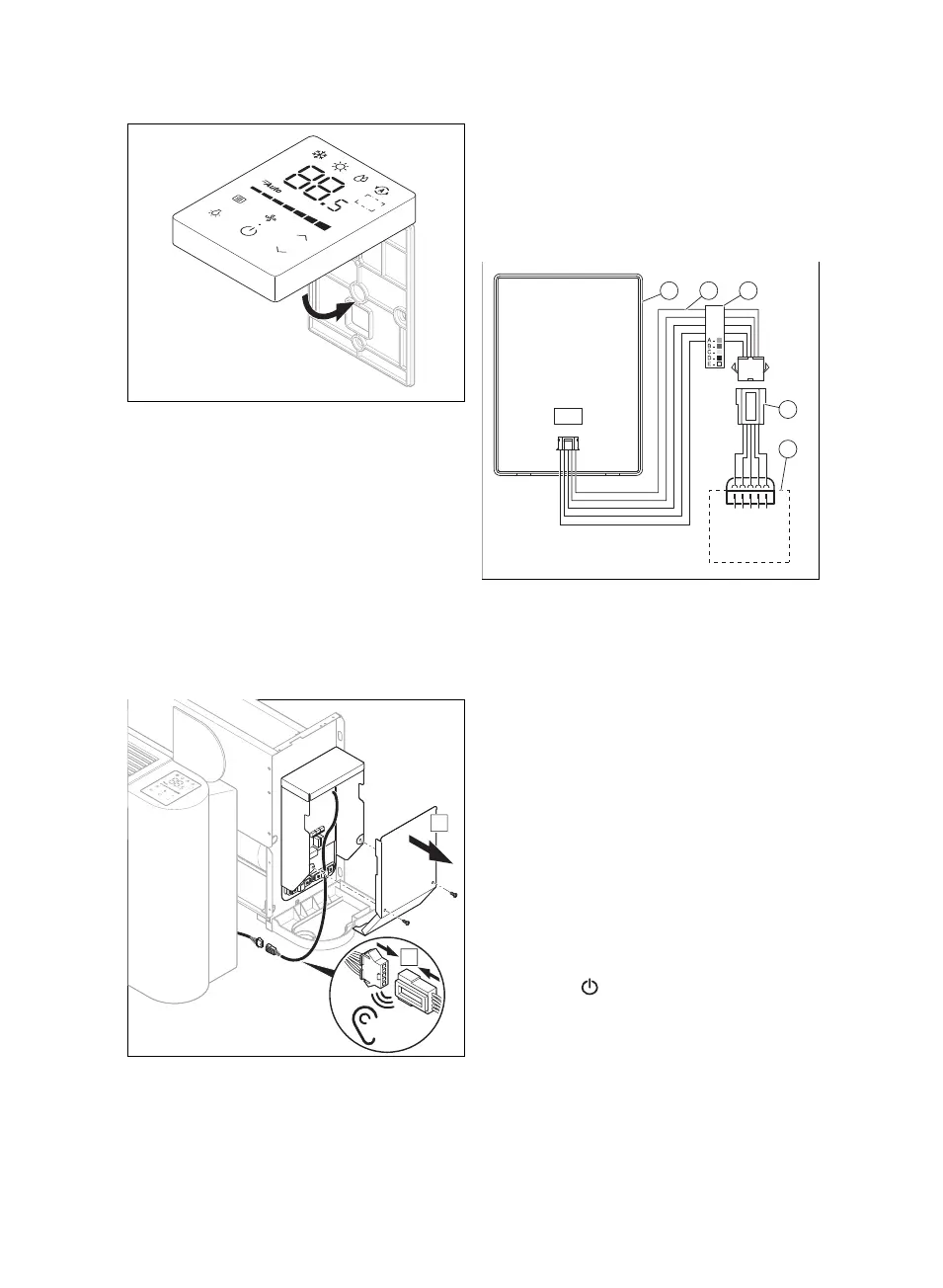

5. Vajutage juhtmega kontroller ettevaatli-
kult seinasokli sisse.
5 Elektritööd
5.1 Kvalifikatsioon
Elektriinstallatsiooni võib teostada ainult
elektrispetsialist.
5.2 Juhtmega kontrolleri
ühendamine ventilaatoriga
konvektoriga
A
B
1. Kontrolleri kaablikimbul on kaks erine-
vat ühendust. Suurema 5-kontaktilise
pistikuga ühendust nimetatakse ühen-
duseks A, väiksema 5-kontaktilise pis-
tikuga ühendust nimetatakse ühen-
duseks B.
2. Ühendage ühendus A ventilaatoriga
konvektori elektroonika trükkplaadiga
ja ühendus B juhtmega kontrolleri taga-
küljega.
CN20
CDA BE
1 2
4
3
5
3. Juhtmega kontrolleri (1) seinale paigal-
damisel tuleb kaablikimbu pikkust suu-
rendada (2) ; kontrollige, et juhtmega
kontrolleri ja ventilaatoriga konvektori
viis kaabeldusklemmi ühtiksid täpselt
teise poole kaabeldusklemmidega (3) .
4. Tehke ühendus A (4) ventilaatoriga
konvektori elektroonika trükkplaa-
diga (5).
6 Kasutuselevõtt
6.1 Toote kasutuselevõtmine
1. Ventilaatoriga konvektori kasutuselevõ-
tuks vaadake ventilaatoriga konvektori
paigaldusjuhendit.
2. Juhtmega kontrolleri ühendamiseks
vajutage .
3. Kontrollige süsteemi sihtväärtuse
nõudluse abil igal töörežiimil.
