Impianto elettrico 5
0020298215_00 Istruzioni per l'installazione e la manutenzione 79
4. Eseguire l'allacciamento elettrico .
5. Premere con attenzione il comando a
cavi nel supporto a parete.
5 Impianto elettrico
5.1 Qualifica
L'impianto elettrico deve essere eseguito
esclusivamente da un tecnico elettricista.

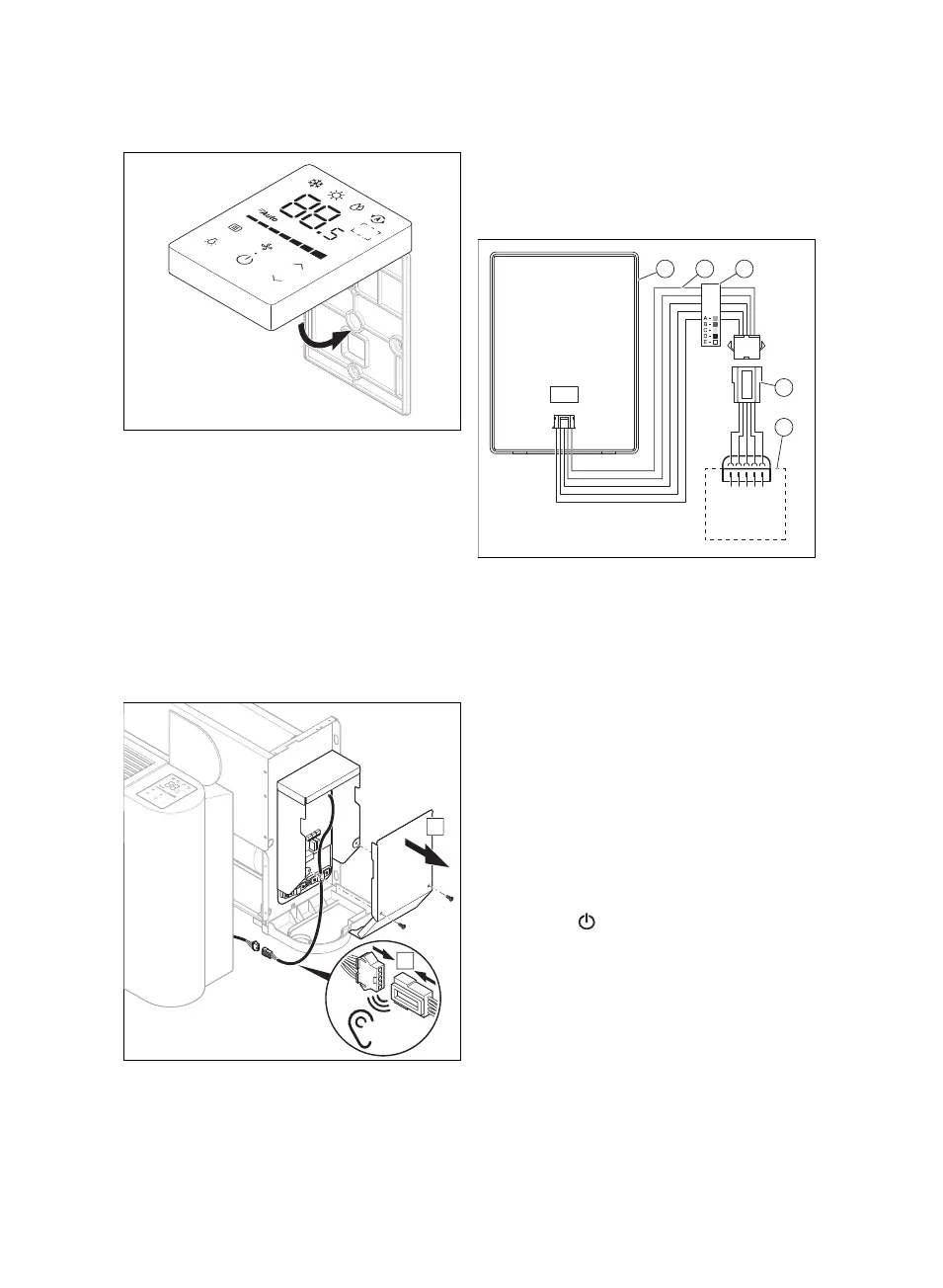

5.2 Collegamento del comando a
cavi al ventilconvettore
1. Entrambi gli attacchi sul fascio di cavi,
di cui è dotato il comando, si differen-
ziano tra loro. Quello a 5 prese più
grandi è contrassegnato come attacco
A, quello a 5 prese più piccole è con-
trassegnato come attacco B.
2. Collegare l'attacco A alla scheda elet-
tronica del ventilconvettore e l'attacco
B al retro del comando a cavi.
3. Se il comando a cavi viene montato a
parete (1), la lunghezza del fascio di
cavi deve essere ampliata (2); assicu-
rarsi che i morsetti del comando a cavi
e del ventilconvettore corrispondano
uno a uno con quelli sull'altro lato (3).
4. Collegare l'attacco A (4) alla scheda
elettronica del ventilconvettore (5).
6 Messa in servizio
6.1 Messa in servizio del prodotto
1. Per la messa in servizio del ventilcon-
vettore consultare le istruzioni per l'in-
stallazione del ventilconvettore.
2. Premere per collegare il comando a
cavi.
3. Controllare l'impianto mediante una
richiesta di valore nominale per ogni
modalità operativa.
